GehwegBasis

Dieser Querschnittsbestandteil wird zum Einfügen von Verknüpfungen verwendet, die einen Betongehweg mit optionalen Grünstreifen definieren.

Dieser Querschnittsbestandteil ist einer aus einer Gruppe von Querschnittsbestandteilen für den Schnelleinstieg in den einfachen 3D-Profilkörperentwurf sowie zu Lehrgangs- und Schulungszwecken.

Zuordnung

Der Zuordnungspunkt befindet sich am Innenrand der inneren Pufferzone.

Eingabeparameter

Hinweis: Alle Bemaßungen sind in Meter oder Fuß angegeben, wenn nicht anders vermerkt. Alle Neigungen sind in Länge/Höhe (zum Beispiel 4:1) angegeben, wenn nicht durch ein Prozentzeichen ("%") als prozentuale Neigung gekennzeichnet.

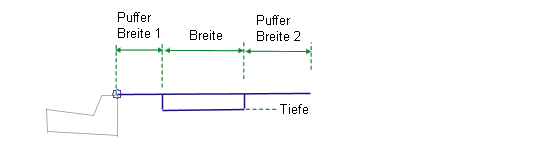

Parameter	Beschreibung	Typ	Vorgabe
Seite	Gibt an, an welcher Seite der Querschnittsbestandteil eingefügt wird	Links/Rechts	Rechts
Breite	Breite des Betongehwegs	Numerisch, positiv	1.8 m 6.0 ft
Tiefe	Tiefe des Betongehwegs	Numerisch, positiv	0.1 m 0.333 ft
Puffer Breite 1	Breite der inneren Pufferzone	Numerisch, positiv	0 ft, m
Puffer Breite 2	Breite der äußeren Pufferzone	Numerisch, positiv	0 ft, m

Zielparameter

In diesem Abschnitt werden die Parameter dieses Querschnittsbestandteils aufgelistet, die einem oder mehreren Zielobjekten zugeordnet werden können. Weitere Informationen finden Sie unter So legen Sie 3D-Profilkörper-Ziele fest.

Zielparameter: Keine.

Ausgabeparameter

Keine.

Verhalten

Die Verknüpfungen für die innere Pufferzone, den Gehweg und die äußere Pufferzone werden vom Zuordnungspunkt aus nach außen mit einer horizontalen Neigung eingefügt. Die Pufferzonen können weggelassen werden, indem ihre Breiten auf null festgelegt werden.

Verhalten in der Entwurfsdarstellung

In der Entwurfsdarstellung zeichnet dieser Querschnittsbestandteil die Pufferzone und den Gehweg wie durch die Eingabeparameter angegeben.

Punkt-, Anschluss- und Profilcodes

In der folgenden Tabelle werden die Punkt-, Verknüpfungs- und Profilartcodes für diesen Querschnittsbestandteil aufgeführt, denen Codes zugewiesen sind. Punkt-, Verknüpfungs- und Profilartcodes für diesen Querschnittsbestandteil, denen keine Codes zugewiesen sind, sind nicht in der Tabelle enthalten.

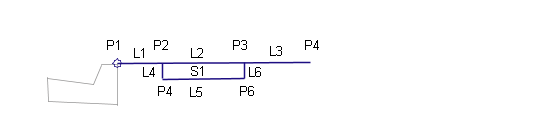

Punkt, Verknüpfung oder Profil	Codes	Beschreibung
P2	Gehweg_Innen	Innenrand des Gehwegs auf Deckschicht
P3	Gehweg_Außen	Außenrand des Gehwegs auf Deckschicht
L1	Planung Planum
L2	Planung Gehweg	Gehwegstruktur Verknüpfungen oben
L3	Planung Planum
L4 - L6	Gehweg Planum
S1	Gehweg	Betonbereich des Gehwegs
