Über diesen Querschnittsbestandteil können drei DGM-Schichten und Abträge für jeden Materialtyp angegeben werden.
Beim Übergang von Typen kann auch eine Berme eingefügt werden.
Zuordnung
Der Zuordnungspunkt befindet sich am Innenrand der ersten Einschnitt- oder Dammböschung. Diese Komponente kann entweder der linken oder der rechten Seite zugeordnet werden.
Eingabeparameter
Hinweis: Alle Bemaßungen sind in Meter oder Fuß angegeben, wenn nicht anders vermerkt. Alle Neigungen sind in Länge/Höhe (zum Beispiel 4:1) angegeben, wenn nicht durch ein Prozentzeichen ("%") als prozentuale Neigung gekennzeichnet.

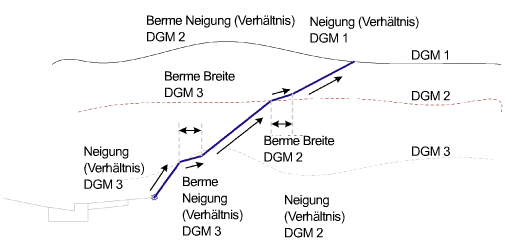

| Parameter | Beschreibung | Typ | Vorgabe |
|---|---|---|---|
| Seite | Gibt an, an welcher Seite der Querschnittsbestandteil platziert werden soll | Links/Rechts | Rechts |
| DGM 1 Abtrag | Abtrag, der für Material DGM 1 verwendet wird | Numerisch, positiv | 4 (:1) |
| Berme Breite DGM 2 | Gibt die Breite für die Berme zwischen DGM 1 und 2 an (entfällt bei null) | Numerisch, positiv | 0 |
| Berme Neigung (Verhältnis) DGM 2 | Gibt die Neigung (Verhältnis) der optionalen Berme an | Numerisch, positiv | 4 (:1) |
| DGM 2 Abtrag | Abtrag, der für Material DGM 2 verwendet wird | Numerisch, positiv | 2 (:1) |
| Berme Breite DGM 3 | Gibt die Breite für die Berme zwischen DGM 1 und 2 an (entfällt bei null) | Numerisch, positiv | 0 |
| Berme Neigung (Verhältnis) DGM 3 | Gibt die Neigung (Verhältnis) der optionalen Berme an | Numerisch, positiv | 4 (:1) |
| DGM 3 Abtrag | Abtrag, der für Material DGM 3 verwendet wird | Numerisch, positiv | 1 (:1) |
| Auftrag | Die Neigung der Böschungsfußverknüpfung bei Auftragssituationen | Numerisch, positiv | 4 (:1) |
| Belagmaterial platzieren | Gibt an, dass entlang der Böschungsfußverknüpfungen optionales Belagmaterial positioniert werden soll. Auswahlmöglichkeiten: Alle Verknüpfungen, Böschungsfußverknüpfungen, Nur Auftragsverknüpfung und Keine | Zeichenfolge | Keine |
| Neigungsbeschränkung 1 | Gibt die Neigungsbeschränkung an, bei der das verknüpfte Belagmaterial positioniert wird. | Neigung (Verhältnis) | 1 : 1 |
| Stärke Material1 | Gibt die Stärke des Belagmaterials an. Diese Stärke wird lotrecht zur Verknüpfung gemessen. | Numerisch, positiv | 12 Zoll |
| Name Material1 | Gibt den Namen des Materials an, das angewendet wird, um entlang von Verschneidungsverknüpfungen einen Belag aufzutragen | Zeichenfolge | Steinschüttung |
| Neigungsbeschränkung 2 | Gibt die Neigungsbeschränkung an, bei der das verknüpfte Belagmaterial positioniert wird. | Neigung (Verhältnis) | 2 : 1 |
| Stärke Material2 | Gibt die Stärke des Belagmaterials an. Diese Stärke wird lotrecht zur Verknüpfung gemessen. | Numerisch, positiv | 6 Zoll |
| Name Material2 | Gibt den Namen des Materials an, das angewendet wird, um entlang von Verschneidungsverknüpfungen einen Belag aufzutragen | Zeichenfolge | Steinschüttung |
| Neigungsbeschränkung 3 | Gibt die Neigungsbeschränkung an, bei der das verknüpfte Belagmaterial positioniert wird. | Neigung (Verhältnis) | 4 : 1 |
| Stärke Material3 | Gibt die Stärke des Belagmaterials an. Diese Stärke wird lotrecht zur Verknüpfung gemessen. | Numerisch, positiv | 4 Zoll |
| Name Material3 | Gibt den Namen des Materials an, das angewendet wird, um entlang von Verschneidungsverknüpfungen einen Belag aufzutragen | Zeichenfolge | Saatgras |
Zielparameter
In diesem Abschnitt werden die Parameter dieses Querschnittsbestandteils aufgelistet, die einem oder mehreren Zielobjekten wie Oberflächen, Achsen und Längsschnittobjekten zugeordnet werden können. Weitere Informationen finden Sie unter So legen Sie 3D-Profilkörper-Ziele fest.
| Parameter | Beschreibung | Status |
|---|---|---|
| DGM 1 | Oberes bestehendes DGM. Folgende Objekttypen können beim Festlegen dieses DGMs als Ziele verwendet werden: DGMs. | Erforderlich |
| DGM 2 | Erstes Teil-DGM Folgende Objekttypen können beim Festlegen dieses DGMs als Ziele verwendet werden: DGMs. | Optional |
| DGM 3 | Zweites Teil-DGM Folgende Objekttypen können beim Festlegen dieses DGMs als Ziele verwendet werden: DGMs. | Optional |
Ausgabeparameter
| Parameter | Beschreibung | Typ | Vorgabe |
|---|---|---|---|
| Böschungsfuß-Versatz | Versatz des Böschungsfußpunkts | Numerisch | Böschungsfuß-Versatz |
| Böschungsfuß-Höhe | Höhe des Böschungsfußpunkts | Numerisch | Böschungsfuß-Höhe |
Verhalten
In Auftragssituationen wird eine Böschungsfußverknüpfung zum DGM 1 mit einer Neigung entsprechend dem Eingabeparameter Auftrag eingefügt. In Abtragssituationen wird zunächst geprüft, ob sich der Querschnittsbestandteil unterhalb von DGM 3 befindet. Hierzu wird die Neigung von DGM 3 eingefügt und anschließend auf Schnittpunkte überprüft. Dieser Vorgang wird für jedes weitere DGM wiederholt. Optional können Sie zwischen den DGMs Übergänge einfügen. Dabei werden die Breite für die Berme und die Neigung des eben geschnittenen DGMs verwendet.
In Civil 3D 2010 und früheren Versionen wurde die Materialstärke vertikal gemessen. In Civil 3D 2011 und späteren Versionen wird dieser Parameter lotrecht zur Verknüpfung gemessen. Wenn Sie daher eine in Civil 3D 2010 oder früher erstellte Zeichnung mit Querschnittsbestandteilen in Civil 3D 2011 oder höher öffnen und dann 3D-Profilkörper neu erstellen, wird dieser Parameter geändert, um das neue Verhalten zu berücksichtigen. Alle Mengenberichte, die diesen Querschnittsbestandteil verwenden, werden aktualisiert, um das neue Verhalten zu berücksichtigen.
Verhalten in der Entwurfsdarstellung
Dieser Querschnittsbestandteil wird in der Entwurfsdarstellung mit den Eingabeparametern für DGM 1 und Auftrag angezeigt.
Punkt-, Anschluss- und Profilcodes
In der folgenden Tabelle werden die Punkt-, Verknüpfungs- und Profilartcodes für diesen Querschnittsbestandteil aufgeführt, denen Codes zugewiesen sind. Punkt-, Verknüpfungs- und Profilartcodes für diesen Querschnittsbestandteil, denen keine Codes zugewiesen sind, sind nicht in der Tabelle enthalten.
| Punkt, Verknüpfung oder Profil | Codes | Beschreibung |
|---|---|---|
| P1 | Anschlusspunkt, Anschlusspunkt_Abtrag oder Anschlusspunkt_Auftrag | Anschlusspunkt. Anschlusspunkt_Abtrag wird verwendet, wenn die Böschungsfußverknüpfung über eine steigende Neigung verfügt; Hinge_Fill wird verwendet, wenn die Böschungsfußverknüpfung über eine fallende Neigung verfügt. |
| P2 | Böschungsfuß, Böschungsfuß_Einschnitt oder Böschungsfuß_Damm | Böschungsfußpunkt |
| P3-P6 | Böschungsfuß, Böschungsfuß_Einschnitt | Böschungsfußpunkt |
| L1 | Planung, Planum, Neigung_Verknüpfung | |
| L1 | Böschungsfuß, Böschungsfuß_Einschnitt | Böschungsfußverknüpfung für Abtrag-Querprofil (Einschnitt) |
| L1 | Böschungsfuß, Böschungsfuß_Damm | Böschungsfußverknüpfung für Auftrag-Querprofil (Damm) |
| L2-L5 | Planung, Planum, Neigung_Verknüpfung, Böschungsfuß_Einschnitt | Verknüpfungen für Neigungen über DGMs |
| L Letzte | Planung, Planum, Böschungsfuß, Böschungsfuß_Einschnitt | Letzte Verknüpfung |

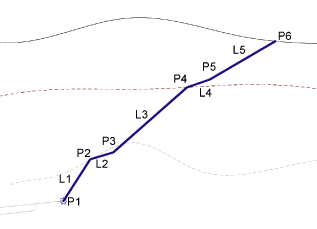

Code-Diagramm
