Der Querschnittsbestandteil erstellt einen Graben mit optionalen Berme-Neigungen und Böschungen (steigend) innen und außen.
Zuordnung

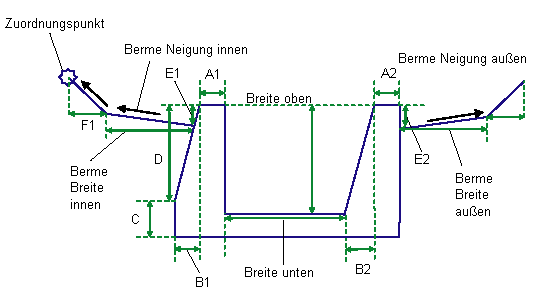

Der Zuordnungspunkt ist der innerste Punkt der optionalen Berme innen. Wenn die Bermen innen ausgelassen werden, befindet sich der Zuordnungspunkt am innersten Punkt der Innenwand der Grabenstruktur.
Eingabeparameter
Hinweis: Alle Bemaßungen sind in Meter oder Fuß angegeben, wenn nicht anders vermerkt. Alle Neigungen sind in Länge/Höhe (zum Beispiel 4:1) angegeben, wenn nicht durch das Prozentzeichen ("%") als prozentuale Neigung gekennzeichnet.
| Parameter | Beschreibung | Typ | Vorgabe |
|---|---|---|---|
| Seite |
Gibt an, dass der Querschnittsbestandteil auf der rechten oder linken Seite des Zuordnungspunkts eingefügt werden soll. |
Links/Rechts | Rechts |
| Unten Breite | Breite des Grabenbodens | Numerisch, positiv |
2.0 ft 0.6 m |
| Grabentiefe | Tiefe der Grabenwand | Numerisch, positiv |
2.0 ft 0.6 m |
| A1 | Innenwandstärke oben | Numerisch, positiv |
0.45 ft 0.15 m |
| B1 | Erhöhte Wandstärke der Innenwand unten | Numerisch, positiv |
0.6 ft 0.2 m |
| C | Stärke des Grabenbodenbelags | Numerisch, positiv |
0.5 ft 0.15 m |
| D | Tiefe der konisch zulaufenden Fläche auf der Innenwand | Numerisch, positiv |
2.0 ft 0.6 m |
| E1 | Tiefe des Anschlusspunkts am Anfang der Bermen innen/Böschungsverknüpfungen (steigend) | Numerisch, positiv |
0.0 ft 0.0 m |
| Berme Breite Innen | Breite der (optionalen) Berme innen. Geben Sie NULL ein für keine Berme. | Numerisch, positiv |
1,5 ft 0.5 m |
| Berme Neigung Innen | Kreuzende Neigung der (optionalen) Berme innen. Sie wird ab der Grabenkante gemessen. Eine positive Neigung deutet auf eine vom Graben aus steigende Berme hin. | Numerisch, Neigungstyp | 4% |
| F1 | Breite der inneren Böschungsverknüpfung (steigend; optional). Geben Sie NULL ein für keine Böschungsverknüpfung (steigend). | Numerisch, positiv |
1.0 ft 0.3 m |
| G1 | Neigung der (optionalen) Böschungsverknüpfung (steigend) innen. Sie wird ab der Grabenstruktur gemessen. Eine positive Neigung deutet auf eine steigende Verknüpfung vom Anfangspunkt aus hin. | Numerisch, Neigungstyp | 1:1 |
| A2 | Innenwandstärke oben | Numerisch, positiv |
0.45 ft 0.15 m |
| B2 | Konisch zulaufende Breite der Außenwand | Numerisch, positiv |
0.6 ft 0.2 m |
| E2 | Tiefe des Anschlusspunkts am Anfang der Berme außen/Böschungsverknüpfungen (steigend) | Numerisch, positiv |
1.0 ft 0.3 m |
| Außen Berme Breite | Breite der (optionalen) Berme außen. Geben Sie NULL ein für keine Berme. | Numerisch, positiv |
3.0 ft 1.0 m |
| Neigung Außen Berme | Kreuzende Neigung der (optionalen) Berme außen. Sie wird ab der Kante der Grabenstruktur gemessen. Eine positive Neigung deutet auf eine vom Graben aus steigende Berme hin. | Numerisch, Neigungstyp | 4% |
| F2 | Breite der äußeren Böschungsverknüpfung (steigend; optional). Geben Sie NULL ein für keine Böschungsverknüpfung (steigend). | Numerisch, positiv |
1.0 ft 0.3 m |
| G2 | Neigung der (optionalen) Böschungsverknüpfung (steigend) außen. Sie wird ab der Grabenstruktur gemessen. Eine positive Neigung deutet auf eine steigende Verknüpfung vom Anfangspunkt aus hin. | Numerisch, Neigungstyp | 1:1 |
Zielparameter
In diesem Abschnitt werden die Parameter dieses Querschnittsbestandteils aufgelistet, die einem oder mehreren Zielobjekten wie Oberflächen, Achsen und Längsschnittobjekten zugeordnet werden können. Weitere Informationen finden Sie unter So legen Sie 3D-Profilkörper-Ziele fest.
Zielparameter: Keine.
Ausgabeparameter
Verhalten
Dieser Querschnittsbestandteil erstellt die Profilart für einen Graben wie in der Abbildung gezeigt. Geben Sie für die entsprechenden Breiteparameter Null ein, um die Bermen- und Böschungsverknüpfungen auszulassen.
Verhalten in der Entwurfsdarstellung
In der Entwurfsdarstellung wird dieser Querschnittsbestandteil entsprechend den Eingabeparametern gezeichnet. Ausgangspunkt ist der Zuordnungspunkt.
Punkt-, Anschluss- und Profilcodes
In der folgenden Tabelle werden die Punkt-, Verknüpfungs- und Profilartcodes für diesen Querschnittsbestandteil aufgeführt, denen Codes zugewiesen sind. Punkt-, Verknüpfungs- und Profilartcodes für diesen Querschnitt, denen keine Codes zugewiesen sind, sind nicht in dieser Tabelle enthalten.
| Punkt/Verknüpfung | Codes | Beschreibung |
|---|---|---|
| P10 | Graben_Innen | |
| P1, P6 | Graben_Böschung | |
| P2, P5 | Graben_Grabenwand | |
| P14 | Graben_Außen | |
| L10, L13 | Planung | |
| L10, L13 | Planum | Wenn die Versätze von P11 < P8 sind und P13 entsprechend > P9 ist |
| L11 | Planung | |
| L12 | Planung | |
| L1 und L5 | Planung | |
| L1 to L5 | Graben_Oben | |
| L8 und L9 | Planum | |
| L10, to L13 | Hinterfüllung | |
| L6 | Hinterfüllung_Grabenwand | |
| S1 | Graben | Grabenstruktur – Profilart-Bereich |

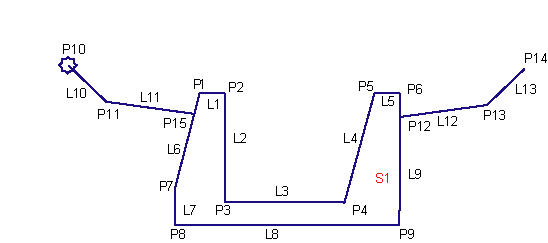

Code-Diagramm
