SlopeDitch

Der Querschnittsbestandteil „SlopeDitch“ erstellt einen Graben mit Böschungsverknüpfung und Böschung. Im Abtrag verläuft der Böschungsfuß zum vorhandenen Boden. Im Auftrag werden eine Berme und anschließend ein Böschungsfuß erstellt.

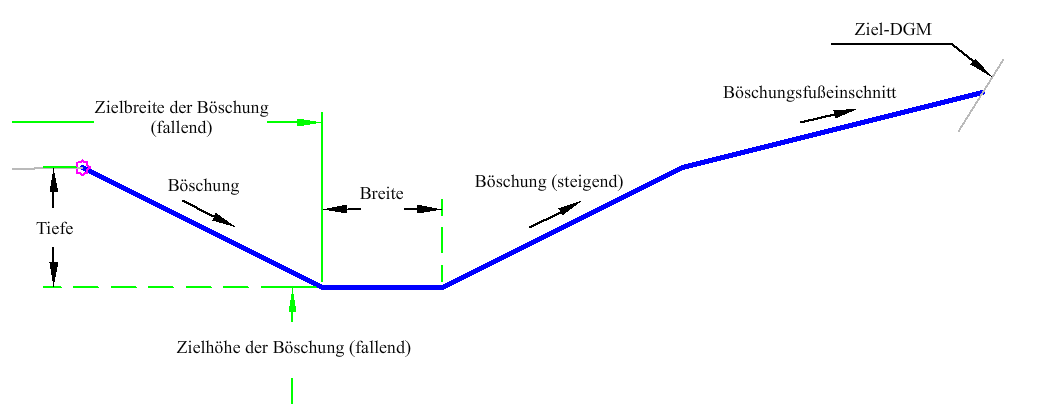

Fallabtrag:

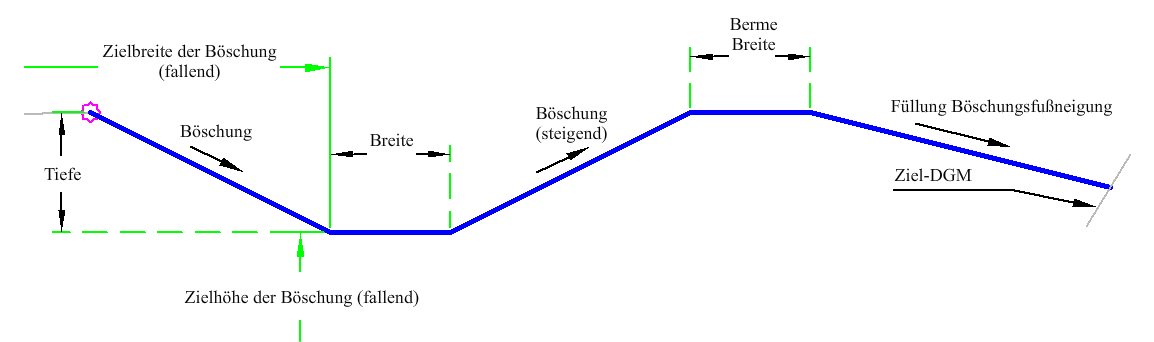

Fallauftrag:

Zuordnung

Der Zuordnungspunkt befindet sich am innersten Punkt auf den Verschneidungsverknüpfungen, die dem Graben vorausgehen.

Eingabeparameter

Anmerkung: Alle Bemaßungen sind in Meter oder Fuß angegeben, wenn nicht anders vermerkt. Alle Neigungen sind in Länge/Höhe (zum Beispiel 4:1) angegeben, wenn nicht durch ein Prozentzeichen („%“) als prozentuale Neigung gekennzeichnet.

Parameter

Beschreibung

Typ

Vorgabe

Seite Gibt an, an welcher Seite der Querschnittsbestandteil platziert werden soll. Links/Rechts Rechts
Tiefe Tiefe des Grabens gemessen aus dem Graben zum Anschlusspunkt. Numerisch

3 ft

1 m

Breite Breite des Grabenbodens. Numerisch, positiv

2 ft

0,6 m

Böschung Neigung der Grabenvorderseitenverknüpfung (x:1). Diese Verknüpfung wird immer nach unten hin eingefügt. Numerisch, positiv 2 (: 1)
Böschung (steigend) Neigung (Verhältnis) der hinteren Grabenverknüpfung (x:1). Diese Verknüpfung wird immer aufsteigend eingefügt. Numerisch, positiv 2 (: 1)
Berme Breite Breite der Berme nach der Böschung. Numerisch, positiv

2 ft

0,6 m

Böschungsfuß Abtrag Neigung für einen normalen Böschungsfuß in Abtragssituationen. Numerisch, positiv 3 (: 1)
Böschungsfuß Auftrag Neigung für einen normalen Böschungsfuß bei Auftragssituationen. Numerisch, positiv 4 (: 1)

Zielparameter

In diesem Abschnitt werden die Parameter dieses Querschnittsbestandteils aufgelistet, die einem oder mehreren Zielobjekten zugeordnet werden können. Weitere Informationen finden Sie unter So legen Sie 3D-Profilkörper-Ziele fest.

Parameter

Beschreibung

Status

Böschungsfuß-DGM Name des Böschungsfuß-DGMs. Folgende Objekttypen können beim Festlegen des DGMs als Ziele verwendet werden: DGMs. Optional
Höhe der Böschung (fallend) Kann verwendet werden, um Neigungen und Breiten der fallenden Böschung zu überschreiben. Folgende Objekttypen können beim Festlegen dieser Höhe als Ziele verwendet werden: Längsschnitte, 3D-Polylinien, Elementkanten oder Vermessungslinienzüge. Optional
Böschung (fallend) Breite Kann verwendet werden, um die Breite der fallenden Böschung zu überschreiben. Folgende Objekttypen können hierfür als Ziele verwendet werden: Achsen, Polylinien, Elementkanten oder Vermessungslinienzüge. Optional

Logische Zuweisung zur Laufzeit

Keine.

Ausgabeparameter

Keine.

Verhalten

Die Grabenböschung (fallend), der Grabenboden und die Grabenböschung (steigend) werden erstellt. Anschließend wird der Querschnittsbestandteil im Abtrag oder Auftrag oben auf der steigenden Böschung bestimmt. Im Auftrag werden eine Berme und anschließend ein Böschungsfuß erstellt. Im Abtrag wird die Böschungsfußverknüpfung mithilfe der Böschungsfußneigung erstellt.

Verhalten in der Entwurfsdarstellung

In der Entwurfsdarstellung zeigt der Querschnittsbestandteil die Verknüpfungen aus Graben und Berme im Auftrag.

Punkt-, Anschluss- und Profilartcodes

In der folgenden Tabelle werden die Punkt-, Verknüpfungs- und Profilartcodes für diesen Querschnittsbestandteil aufgeführt, denen Codes zugewiesen sind. Punkt-, Verknüpfungs- und Profilartcodes für diesen Querschnittsbestandteil, denen keine Codes zugewiesen sind, sind nicht in der Tabelle enthalten.

Punkt, Verknüpfung oder Profilart

Code

Beschreibung

P1 Anschlusspunkt, oben
P2 Ditch_In, oben
P3 Ditch_Out, oben
P4 Anschlusspunkt, oben
P5 Böschungsfuß, oben
P6 Berm_Out, oben
P7 Böschungsfuß, oben
L1 Oben, Planum, Graben, Böschung (fallend)
L2 Oben, Planum, Graben
L3 Oben, Planum, Graben, Böschung (steigend)
L4 Oben, Planum, Graben, Böschungsfuß
L5 Oben, Planum, Graben
L6 Oben, Planum, Graben, Böschungsfuß

Code-Diagramm

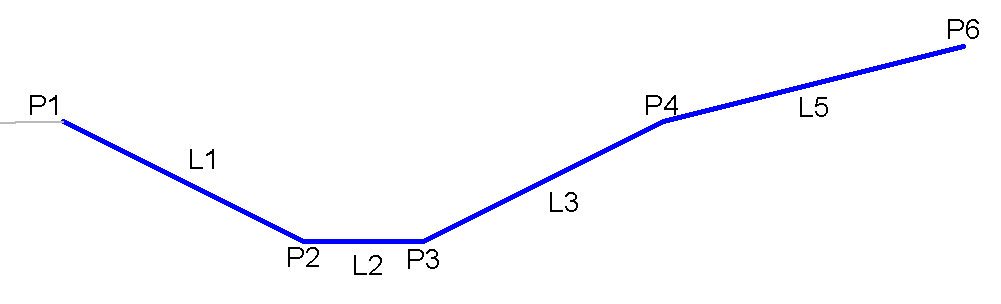

Fall – Abtrag:

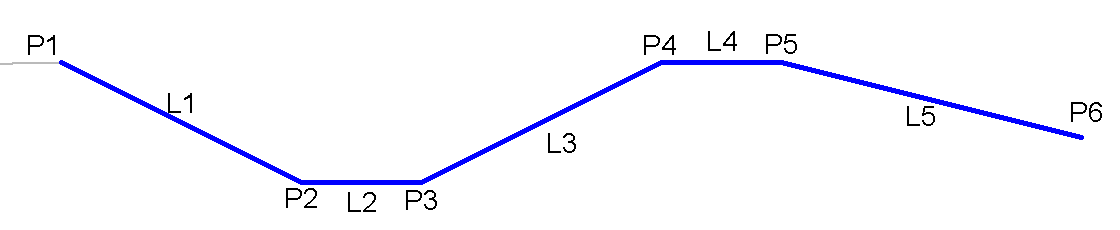

Fall – Auftrag:
