ÜbergangsspurBasis

Dieser Querschnittsbestandteil erstellt eine einfache Fahrspur mit Deckschicht und Frostschutzschicht, bei der der Rand der Fahrspur an eine Achse oder einen Längsschnitt gebunden werden kann.

Dieser Querschnittsbestandteil ist einer aus einer Gruppe von Querschnittsbestandteilen für den Schnelleinstieg in den einfachen 3D-Profilkörperentwurf sowie zu Lehrgangs- und Schulungszwecken.

Zuordnung

Der Zuordnungspunkt befindet sich entweder (a) am Fahrspurinnenrand auf der Gradiente, wenn sich der Einfügepunkt auf dem Dachprofil befindet, oder (b) am Fahrbahnaußenrand, wenn sich der Einfügepunkt am Fahrbahnrand befindet.

Eingabeparameter

Hinweis: Alle Bemaßungen sind in Meter oder Fuß angegeben, wenn nicht anders vermerkt. Alle Neigungen sind in Länge/Höhe (zum Beispiel 4:1) angegeben, wenn nicht durch ein Prozentzeichen ("%") als prozentuale Neigung gekennzeichnet.

Parameter	Beschreibung	Typ	Vorgabe
Seite	Gibt an, an welcher Seite der Querschnittsbestandteil platziert werden soll	Links/Rechts	Rechts
Einfügepunkt	Legt den Einfügepunkt der Fahrspur entweder am Dachprofil oder am Fahrbahnrand fest	Liste der Optionen: Dachprofil, Fahrbahnrand	Crown
Fahrspurrand-Punkt auf Innenseite	Gibt an, dass die Höhe des inneren Rands des Fahrstreifens als Dachprofil kodiert wird	Ja / Nein	Ja
Breite	Breite der Fahrspur	Numerisch, positiv	3.6 m 12.0 ft
Tiefe	Tiefe von der Deckschicht bis zur unteren Tragschicht	Numerisch, positiv	0.2 m 0.67 ft
%Neigung	%-Neigung der Fahrspur	Numerisch	-2%
Übergang	Beschreibt, wie sich der Querschnittsbestandteil verhält, wenn eine Achse, ein Längsschnitt oder beides als Zielparameter verwendet werden. Die Auswahlmöglichkeiten werden in einer Liste bereitgestellt, einschließlich: Versatz und Höhe beibehalten Höhe beibehalten, Versatz ändern Neigung beibehalten, Versatz ändern Versatz beibehalten, Höhe ändern Versatz und Höhe ändern	Menü	Versatz und Höhe beibehalten

Zielparameter

In diesem Abschnitt werden die Parameter dieses Querschnittsbestandteils aufgelistet, die einem oder mehreren Zielobjekten zugeordnet werden können. Weitere Informationen finden Sie unter So legen Sie 3D-Profilkörper-Ziele fest.

Parameter	Beschreibung	Status
Randversatz	Kann zum Überschreiben des festen Werts für Breite und zum Binden des Fahrspurrands an einem Versatz verwendet werden. Folgende Objekttypen können beim Festlegen des Versatzes als Ziele verwendet werden: Achsen, Polylinien, Elementkanten oder Vermessungslinienzüge.	Optional
Rand Höhe	Kann zum Überschreiben des festen Werts für Neigung und zum Binden des Fahrspurrands an eine Höhe verwendet werden. Folgende Objekttypen können beim Festlegen der Höhe als Ziele verwendet werden: Längsschnitte, 3D-Polylinien, Elementkanten oder Vermessungslinienzüge.	Optional

Ausgabeparameter

Keine.

Verhalten

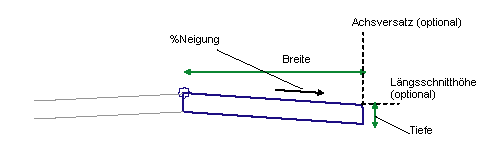

Dieser Querschnittsbestandteil stellt eine einfache Fahrspur zur Verfügung, die zur Erzielung einer variablen Breite an eine Achse und zur Erzielung einer variablen Neigung an einen Längsschnitt gebunden werden kann. Das Verhalten hängt vom gewählten Übergangstyp ab:

Übergangstyp	Beschreibung
Versatz und Höhe beibehalten	Breite und Neigung der Fahrspur werden auf den Werten für Breite und %Neigung gehalten.
Höhe beibehalten, Versatz ändern	Die Höhe des Fahrspurrands wird aus den Eingabeparameterwerten für Breite und %Neigung berechnet. Die Breite wird dann an die Achsparallele gebunden.
Neigung beibehalten, Versatz ändern	Die Breite wird so angepasst, dass sie an die Achsparallele gebunden ist. Der Eingabewert für %Neigung wird für die angepasste Breite beibehalten.
Versatz beibehalten, Höhe ändern	Die Breite wird auf dem Eingabeparameterwert für Breite gehalten. Die Höhe des Fahrspurrands wird an den Versatzlängsschnitt gebunden.
Versatz und Höhe ändern	Die Breite wird an die Achsparallele gebunden, und die Neigung wird so angepasst, dass die Höhe des Fahrspurrands an den Versatzlängsschnitt gebunden wird.

Verhalten in der Entwurfsdarstellung

In der Entwurfsdarstellung zeichnet dieser Querschnittsbestandteil die Fahrspur unter Verwendung der Eingabeparameter.

Punkt-, Anschluss- und Profilcodes

In der folgenden Tabelle werden die Punkt-, Verknüpfungs- und Profilartcodes für diesen Querschnittsbestandteil aufgeführt, denen Codes zugewiesen sind. Punkt-, Verknüpfungs- und Profilartcodes für diesen Querschnittsbestandteil, denen keine Codes zugewiesen sind, sind nicht in der Tabelle enthalten.

Punkt, Verknüpfung oder Profil	Codes	Beschreibung
P1	Crown	Fahrspurrand-Innenpunkte der Straße auf Deckschicht
P2	ETW	Fahrspurrand-Außenpunkte auf Deckschicht
P3	Fahrspurrand_Innen_Unterbau	Fahrspurrand der Straße auf Unterbau
P4	Fahrspurrand_Außen_Unterbau	Fahrspur-Außenpunkte auf Unterbau
L1	Planung, Belag	Befestigte Deckschicht
L3	Planum, Untere Tragschicht	Untere Tragschicht
S1	Pave1

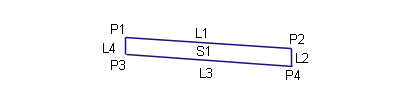

Code-Diagramm
