Dieser Querschnittsbestandteil fügt Verknüpfungen für einen erhöhten Mittelstreifen mit konstanter Neigung zwischen zwei Punkten ein.
Verwenden Sie zuerst den Querschnittsbestandteil MarkierterPunkt, wenn der Anschlusspunkt nicht bereits markiert wurde.

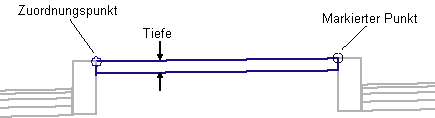

Zuordnung
Der Zuordnungspunkt kann sich an einem beliebigen Rand der Mittelstreifen-Deckschicht befinden. Der markierte Punkt muss sich an dem gegenüberliegenden Rand befinden.
Eingabeparameter
Hinweis: Alle Bemaßungen der unteren Tragschicht sind in Meter oder Fuß angegeben. Bemaßungen für den Bord- und Rinnstein müssen in Millimeter oder Zoll angegeben werden.
|
Parameter |
Beschreibung |
Typ |
Vorgabe |
|---|---|---|---|
|
Markierter Punkt |
Name des markierten Punkts auf dem Mittelstreifenrand gegenüber dem Zuordnungspunkt |
Zeichenfolge |
Keine |
|
Tiefe |
Tiefe der Mittelstreifenkappe. Kann für Mittelstreifen ohne Belag null sein. |
Numerisch, positiv |
0.100 m 0.333 ft |
Zielparameter
In diesem Abschnitt werden die Parameter dieses Querschnittsbestandteils aufgelistet, die einem oder mehreren Zielobjekten wie Oberflächen, Achsen und Längsschnittobjekten zugeordnet werden können. Weitere Informationen finden Sie unter So legen Sie 3D-Profilkörper-Ziele fest.
Zielparameter: Keine.
Ausgabeparameter
Keine.
Verhalten
Die Oberkante der Mittelstreifennverknüpfung wird zwischen dem Zuordnungspunkt und den markierten Punkt eingefügt. Wenn eine Tiefe ungleich null angegeben ist, wird die Unterkante der Mittelstreifenverknüpfung parallel zur Oberkante eingefügt und vertikale Verknüpfungen werden hinzufügt, um die Profilart zu schließen.
Unterstützung für Querneigungsdrehachse
Dieser Querschnittsbestandteil kann mit allen Drehpunktmethoden verwendet werden.
Punkt-, Anschluss- und Profilcodes
In der folgenden Tabelle werden die Punkt-, Verknüpfungs- und Profilartcodes für diesen Querschnittsbestandteil aufgeführt, denen Codes zugewiesen sind. Punkt-, Verknüpfungs- und Profilartcodes für diesen Querschnittsbestandteil, denen keine Codes zugewiesen sind, sind nicht in der Tabelle enthalten.
|
Punkt, Verknüpfung oder Profilart |
Code |
Beschreibung |
|---|---|---|
|
P1, P2 |
Keine |
Ränder des Mittelstreifens auf Deckschicht |
|
P3, P4 |
||
|
L1 |
Planung |
Oberkante des Mittelstreifens |
|
L2 |
Planum |
Unterkante des Mittelstreifens |
|
L3, L4 |
Keine |
|
|
S1 |
Mittelstreifen |
Verhalten in der Entwurfsdarstellung
In der Entwurfsdarstellung zeigt dieser Querschnittsbestandteil die allgemeine Entwurfsdarstellungsanzeige.
Code-Diagramm
