„BasicBenchTargetOneElevation“ ist ein einfacher Querschnittsbestandteil für Bermen, der Verknüpfung zur Erstellung von Einschnitt- oder Dammbefestigungsböschungen mit einer Berme erstellt.
Sie können eine Bodensenkenbreite und -tiefe an den Bermen sowie definieren und auf eine einzelne Fläche am Bermenpunkt abzielen.
Zuordnung
Der Zuordnungspunkt befindet sich am Innenrand der ersten Einschnitt- oder Dammböschung. Diese Komponente kann entweder der linken oder der rechten Seite zugeordnet werden.

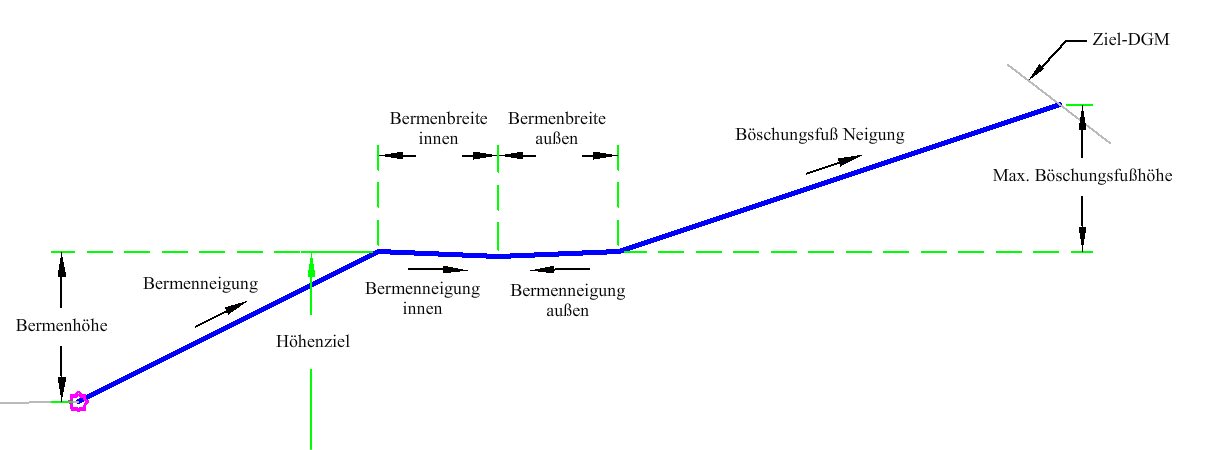

Eingabeparameter
|
Parameter |
Beschreibung |
Typ |
Vorgabe |
|---|---|---|---|
|
Seite |
Gibt an, an welcher Seite der Querschnittsbestandteil platziert werden soll. |
Links/Rechts |
Rechts |
|
Max. Böschungsfußhöhe |
Die maximal zulässige Höhe für die Einschnitt- und Dammböschungsfußverknüpfung ohne Berme. |
Numerisch |
15,0 ft 4,5 m |
|
Bermenhöhe |
Die maximal zulässige Höhe für eine Berme vor einer neuen Berme. |
Numerisch |
10,0 ft 3,0 m |
|
Bermenneigung |
Die Neigung zwischen den Bermen. |
Numerisch, positiv |
1 (: 1) |
|
Bermenneigung innen |
Die +/- %-Neigung der Berme. Positive Neigungen sind steigend in Richtung des wachsenden Versatzes ausgerichtet. |
Numerisch |
4 (%) |
|
Bermenbreite innen |
Breite der Berme zur Bermenflusslinie |
Numerisch, positiv |
4 ft 1,2 m |
|
Bermenneigung außen |
Die +/- %-Neigung der Berme. Positive Neigungen sind steigend in Richtung des wachsenden Versatzes ausgerichtet. |
Numerisch |
4 (%) |
|
Bermenbreite außen |
Die Breite der Berme von der Bermenflusslinie aus. |
Numerisch |
4 ft 1,2 m |
|
Böschungsfuß Neigung |
Die Böschungsfußneigung. |
Numerisch, positiv |
2 (: 1) |
Zielparameter
In diesem Abschnitt werden die Parameter dieses Querschnittsbestandteils aufgelistet, die einem oder mehreren Zielobjekten zugeordnet werden können. Weitere Informationen finden Sie unter So legen Sie 3D-Profilkörper-Ziele fest.
|
Parameter |
Beschreibung |
Status |
|---|---|---|
|
Böschungsfuß-DGM |
Name des Böschungsfuß-DGMs. Folgende Objekttypen können beim Festlegen des DGMs als Ziele verwendet werden: DGMs. | Erforderlich |
|
Höhenziel |
Kann verwendet werden, um die Bermenhöhe zu überschreiben und an einen Längsschnitt zu binden. Folgende Objekttypen können hierfür als Ziele verwendet werden: Längsschnitte, 3D-Polylinien, Elementkanten oder Vermessungslinienzüge. | Optional |
Logische Zuweisung zur Laufzeit
Keine.
Ausgabeparameter
Keine.
Verhalten
Der erste Anschlusspunkt wird am Zuordnungspunkt angesetzt. Die Anschlusspunkthöhe wird mit dem Ziel-DGM abgeglichen, um zu bestimmen, ob das Querprofil in der Abtrags- (Einschnitt) oder Auftragssituation (Damm) liegt. Daraufhin wird die erste Verknüpfung bis zur Zielhöhe erstellt. Anderenfalls wird sie auf Bermenhöhe festgelegt. Die Bermenverknüpfungen werden hinzugefügt. Der Anschlusspunkt wird auf den Außenrand der Berme zurückgesetzt, woraufhin eine Böschungsfußverknüpfung gefunden wird.
Verhalten in der Entwurfsdarstellung
In der Entwurfsdarstellung zeichnet dieser Querschnittsbestandteil einen Abtrag mit einer Berme.
Punkt-, Anschluss- und Profilartcodes
In der folgenden Tabelle werden die Punkt-, Verknüpfungs- und Profilartcodes für diesen Querschnittsbestandteil aufgeführt, denen Codes zugewiesen sind. Punkt-, Verknüpfungs- und Profilartcodes für diesen Querschnittsbestandteil, denen keine Codes zugewiesen sind, sind nicht in der Tabelle enthalten.
|
Punkt, Verknüpfung oder Profilart |
Code |
Beschreibung |
|---|---|---|
| P1–P5 | Oben | |
| P5 | Böschungsfuß | Böschungsfußpunkt und Böschungsfußpunkt für entweder Abtrags- (Einschnitt) oder Auftragssituation (Damm). Findet nur Anwendung auf den tatsächlichen Böschungsfußpunkt. |
| L1 - L4 | Oben |

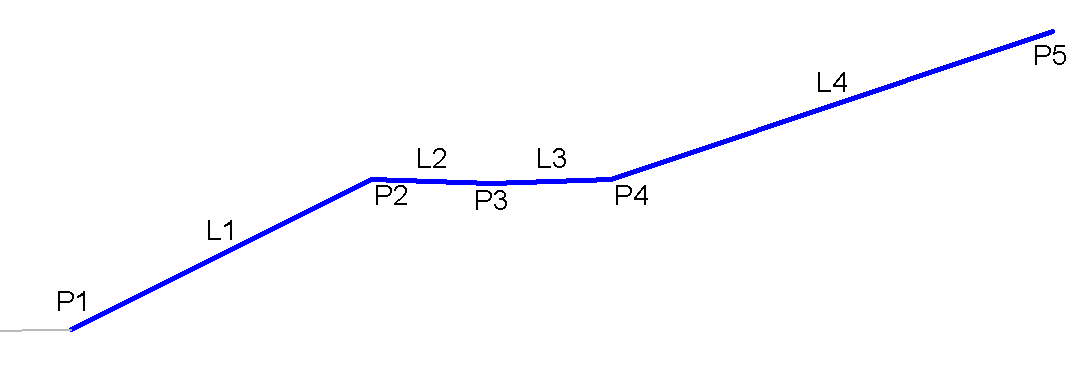

Code-Diagramm
