Dieser Querschnittsbestandteil erstellt eine Querprofildarstellung einer Fahrspur aus mehreren Layern. Die Layer können unterschiedlich breit sein. Außerdem wird der Wert der Überhöhungsneigung der Außenfahrspur für die Basislinienachse des 3D-Straßenkörpers angewendet.
Zuordnung
Der Zuordnungspunkt befindet sich am Innenrand der Fahrspur auf dem Deckschicht-DGM. Diese Komponente kann entweder der linken oder der rechten Seite zugeordnet werden.
Eingabeparameter
Hinweis: Alle Bemaßungen sind in Meter oder Fuß angegeben, wenn nicht anders vermerkt. Alle Neigungen sind in Länge/Höhe (zum Beispiel 4:1) angegeben, wenn nicht durch ein Prozentzeichen ("%") als prozentuale Neigung gekennzeichnet.
| Parameter | Beschreibung | Typ | Vorgabe |
|---|---|---|---|
| Seite | Gibt an, gegen welche Seite der Querschnittsbestandteil eingefügt wird | Links/Rechts | Rechts |
| Dachprofilpunkt auf Innenseite | Gibt an, dass die Höhe des inneren Rands des Fahrstreifens kodiert wird. | Ja/Nein | Nein |
| Fahrstreifenbreite | Breite des Fahrstreifens vom Versatz der Innenkante bis zum Versatz der Außenkante | Numerisch, positiv |
3.6 m 12.0 ft |
| Vorgabe %Neigung | Vorgabe %-Neigung der Fahrspur, die verwendet wird, wenn die Überhöhungsneigung der Achse nicht definiert ist | Numerisch | -2.0 |
| Name Belag 1 | Name von Belag 1. | Zeichenfolge | BC |
| Deckschicht Tiefe | Stärke der Deckschicht (entfällt bei null) | Numerisch, nicht negativ |
0.025 m 0.083 ft |
| Belag2 Name | Name des Belag2 | Zeichenfolge | WMM |
| Zwischenschicht Tiefe | Stärke der Zwischenschicht (entfällt bei null) | Numerisch, nicht negativ |
0.025 m 0.083 ft |
| Belag2 Angabe der Breite | Gibt an, wie die Breite des Belag2 angegeben wird | Zeichenfolge, Kombinationsliste mit folgenden Optionen: Mit höherem Fahrbahnbelag-Layer abgleichen, Breite, Versatz innen-Versatz außen, Versatz innen-Breite | Mit höherem Fahrbahnbelag abgleichen |
| Belag2 Erweiterte Breite innen | Gibt die innere Erweiterungsbreite des Belag2 an | Numerisch, positiv | 0 |
| Belag2 Erweiterte Breite außen | Gibt die äußere Erweiterungsbreite des Belag2 an | Numerisch, positiv | 0 |
| Belag3 Name | Name des Belag3 | Zeichenfolge | WMM |
| Belag3 Tiefe | Stärke des Belag3 (entfällt bei null) | Numerisch, nicht negativ |
0.025 m 0.083 ft |
| Belag3 Angabe der Breite | Gibt an, wie die Breite des Belag3 angegeben wird | Zeichenfolge, Kombinationsliste mit folgenden Optionen: Mit höherem Fahrbahnbelag-Layer abgleichen, Breite, Versatz innen-Versatz außen, Versatz innen-Breite | Mit höherem Fahrbahnbelag abgleichen |
| Belag3 Erweiterte Breite innen | Gibt die innere Erweiterungsbreite des Belag3 an | Numerisch, positiv | 0 |
| Belag3 Erweiterte Breite außen | Gibt die äußere Erweiterungsbreite des Belag3 an | Numerisch, positiv | 0 |
| Belag4 Name | Name des Belag4 | Zeichenfolge | WMM |
| Belag4 Tiefe | Stärke des Belag4 (entfällt bei null) | Numerisch, nicht negativ |
0.025 m 0.083 ft |
| Belag4 Angabe der Breite | Gibt an, wie die Breite des Belag4 angegeben wird | Zeichenfolge, Kombinationsliste mit folgenden Optionen: Mit höherem Fahrbahnbelag-Layer abgleichen, Breite, Versatz innen-Versatz außen, Versatz innen-Breite | Mit höherem Fahrbahnbelag abgleichen |
| Belag4 Erweiterte Breite innen | Gibt die innere Erweiterungsbreite des Belag4 an | Numerisch, positiv | 0 |
| Belag4 Erweiterte Breite außen | Gibt die äußere Erweiterungsbreite des Belag4 an | Numerisch, positiv | 0 |
| Belag5 Name | Name des Belag5 | Zeichenfolge | WMM |
| Belag5 Tiefe | Stärke des Belag5 (entfällt bei null) | Numerisch, nicht negativ |
0.025 m 0.083 ft |
| Belag5 Angabe der Breite | Gibt an, wie die Breite des Belag5 angegeben wird | Zeichenfolge, Kombinationsliste mit folgenden Optionen: Mit höherem Fahrbahnbelag-Layer abgleichen, Breite, Versatz innen-Versatz außen, Versatz innen-Breite | Mit höherem Fahrbahnbelag abgleichen |
| Belag5 Erweiterte Breite innen | Gibt die innere Erweiterungsbreite des Belag5 an | Numerisch, positiv | 0 |
| Belag5 Erweiterte Breite außen | Gibt die äußere Erweiterungsbreite des Belag5 an | Numerisch, positiv | 0 |
| Belag6 Name | Name des Belag6 | Zeichenfolge | Untere Tragschicht |
| Belag6 Tiefe | Stärke des Belag6 (entfällt bei null) | Numerisch, nicht negativ |
0.025 m 0.083 ft |
| Belag6 Angabe der Breite | Gibt an, wie die Breite des Belag6 angegeben wird | Zeichenfolge, Kombinationsliste mit folgenden Optionen: Mit höherem Fahrbahnbelag-Layer abgleichen, Breite, Versatz innen-Versatz außen, Versatz innen-Breite | Mit höherem Fahrbahnbelag abgleichen |
| Belag6 Erweiterte Breite innen | Gibt die innere Erweiterungsbreite des Belag6 an | Numerisch, positiv | 0 |
| Belag6 Erweiterte Breite außen | Gibt die äußere Erweiterungsbreite des Belag6 an | Numerisch, positiv | 0 |
| Belag7 Name | Name des Belag7 | Zeichenfolge | Untere Tragschicht |
| Belag7 Tiefe | Stärke des Belag7 (entfällt bei null) | Numerisch, nicht negativ |
0.025 m 0.083 ft |
| Belag7 Angabe der Breite | Gibt an, wie die Breite des Belag7 angegeben wird | Zeichenfolge, Kombinationsliste mit folgenden Optionen: Mit höherem Fahrbahnbelag-Layer abgleichen, Breite, Versatz innen-Versatz außen, Versatz innen-Breite | Mit höherem Fahrbahnbelag abgleichen |
| Belag7 Erweiterte Breite innen | Gibt die innere Erweiterungsbreite des Belag7 an | Numerisch, positiv | 0 |
| Belag7 Erweiterte Breite außen | Gibt die äußere Erweiterungsbreite des Belag7 an | Numerisch, positiv | 0 |
| Belag8 Name | Name des Belag8 | Zeichenfolge | |
| Belag8 Tiefe | Stärke des Belag8 (entfällt bei null) | Numerisch, nicht negativ |
0.025 m 0.083 ft |
| Belag8 Angabe der Breite | Gibt an, wie die Breite des Belag8 angegeben wird | Zeichenfolge, Kombinationsliste mit folgenden Optionen: Mit höherem Fahrbahnbelag-Layer abgleichen, Breite, Versatz innen-Versatz außen, Versatz innen-Breite | Mit höherem Fahrbahnbelag abgleichen |
| Belag8 Erweiterte Breite innen | Gibt die innere Erweiterungsbreite des Belag8 an | Numerisch, positiv | 0 |
| Belag8 Erweiterte Breite außen | Gibt die äußere Erweiterungsbreite des Belag8 an | Numerisch, positiv | 0 |
| Belag9 Name | Name des Belag9 | Zeichenfolge | |
| Belag9 Tiefe | Stärke des Belag9 (entfällt bei null) | Numerisch, nicht negativ |
0.025 m 0.083 ft |
| Belag9 Angabe der Breite | Gibt an, wie die Breite des Belag9 angegeben wird | Zeichenfolge, Kombinationsliste mit folgenden Optionen: Mit höherem Fahrbahnbelag-Layer abgleichen, Breite, Versatz innen-Versatz außen, Versatz innen-Breite | Mit höherem Fahrbahnbelag abgleichen |
| Belag9 Erweiterte Breite innen | Gibt die innere Erweiterungsbreite des Belag9 an | Numerisch, positiv | 0 |
| Belag9 Erweiterte Breite außen | Gibt die äußere Erweiterungsbreite des Belag9 an | Numerisch, positiv | 0 |
| Belag10 Name | Name des Belag10 | Zeichenfolge | |
| Belag10 Tiefe | Stärke des Belag10 (entfällt bei null) | Numerisch, nicht negativ |
0.025 m 0.083 ft |
| Belag10 Angabe der Breite | Gibt an, wie die Breite des Belag10 angegeben wird | Zeichenfolge, Kombinationsliste mit folgenden Optionen: Mit höherem Fahrbahnbelag-Layer abgleichen, Breite, Versatz innen-Versatz außen, Versatz innen-Breite | Mit höherem Fahrbahnbelag abgleichen |
| Belag10 Erweiterte Breite innen | Gibt die innere Erweiterungsbreite des Belag10 an | Numerisch, positiv | 0 |
| Belag10 Erweiterte Breite außen | Gibt die äußere Erweiterungsbreite des Belag10 an | Numerisch, positiv | 0 |
Zielparameter
In diesem Abschnitt werden die Parameter dieses Querschnittsbestandteils aufgelistet, die einem oder mehreren Zielobjekten wie Oberflächen, Achsen und Längsschnittobjekten zugeordnet werden können. Weitere Informationen finden Sie unter So legen Sie 3D-Profilkörper-Ziele fest.
| Parameter | Beschreibung | Status |
|---|---|---|
| Fahrstreifenbreite | Kann verwendet werden, um den festen Wert für Fahrspurbreite zu überschreiben und die Fahrspurkante an eine Achsparallele zu binden Folgende Objekttypen können hierfür als Ziele verwendet werden: Achsen, Polylinien, Elementkanten oder Vermessungslinienzüge. | Optional |
| Äußere Höhe | Kann verwendet werden, um die normale Fahrspurneigung zu überschreiben und die Außenkante der Fahrspur mit der Höhe eines Längenschnitts zu verbinden. Folgende Objekttypen können beim Festlegen dieser Höhe als Ziele verwendet werden: Längsschnitte, 3D-Polylinien, Elementkanten oder Vermessungslinienzüge. | Optional |
Ausgabeparameter
| Parameter | Beschreibung | Typ |
|---|---|---|
| Fahrstreifenbreite | Breite des Fahrstreifens | Numerisch |
| Fahrspur %Neigung | %-Neigung des Fahrstreifens | Numerisch |
Verhalten

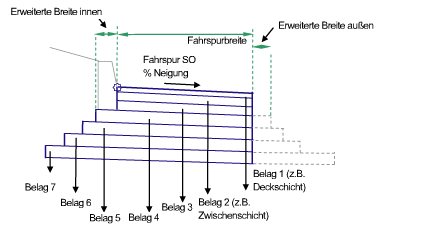

Für jeden Layer stehen separate Optionen für die innere und die äußere Erweiterung zur Verfügung. Mit der inneren und äußeren Erweiterung wird die zusätzliche innere und äußere Breite relativ zum direkt darüberliegenden Belaglayer angegeben.

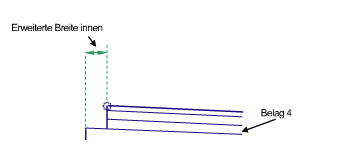

Beispiel 1:
Belag4 Erweiterte Breite innen = 0,5 m
Belag4 Erweiterte Breite außen = 0 m
Wenn auf der rechten Seite eingefügt,

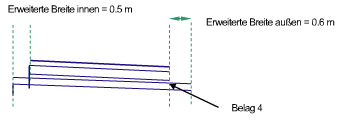

Beispiel 2:
Belag4 Erweiterte Breite innen = 0,5 m
Belag4 Erweiterte Breite außen = 0,6 m
Wenn auf der rechten Seite eingefügt,
Die Erweiterungsbreite wird immer mit positiven Werten angegeben.
Die Breiten für den Belaglayer können Sie über folgende Methoden angeben:
- Legen Sie fest, dass die Belagbreite der Breite des unmittelbar darüberliegenden Belags entspricht.
- Geben Sie eine Belagbreite an.
Geben Sie eine innere und äußere Erweiterungsbreite für den Belaglayer an, sodass die Belaglayerbreite dem Abstand zwischen innerem und äußerem Versatz entspricht.
Geben Sie eine innere Erweiterungsbreite und eine Breite für den Belaglayer an, sodass die äußere Erweiterungsbreite des Belaglayers automatisch berechnet wird.
Sollte das Anwenden von Querneigung zu Änderungen in der Belagneigung führen, müssen Querneigungsdifferenzen entfernt werden.
Verhalten in der Entwurfsdarstellung
In der Entwurfsdarstellung stellt dieser Querschnittsbestandteil die Verknüpfungen dar, wie sie durch die angegebenen Eingabeparameter definiert sind.
Punkt-, Anschluss- und Profilcodes
In der folgenden Tabelle werden die Punkt-, Verknüpfungs- und Profilartcodes für diesen Querschnittsbestandteil aufgeführt, denen Codes zugewiesen sind. Punkt-, Verknüpfungs- und Profilartcodes für diesen Querschnitt, denen keine Codes zugewiesen sind, sind nicht in dieser Tabelle enthalten.
| Punkt/Verknüpfung | Codes | Beschreibung |
|---|---|---|
| P1 | ETW | Rand der Fahrbahn auf Deckschicht |
| P1 | Crown | Dachprofilpunkt auf Deckschicht (optional) |
| P2 | Lane | Außenrand der Fahrspur auf Deckschicht |
| P3 | ETW_Pave1 | Rand der Fahrbahn auf Deckschicht |
| P3 | Crown_Pave1 | Dachprofilpunkt auf der Deckschicht (optional) |
| P4 | Lane_Pave1 | Außenkante der Fahrspur auf der Belag1 |
| P5 | ETW_Pave2 | Rand der Fahrbahn auf der Zwischenschicht |
| P5 | Crown_Pave2 | Dachprofilpunkt auf der Zwischenschicht (optional) |
| P6 | Lane_Pave2 | Außenrand der Fahrspur auf der Belag2 |
| P7 | Fahrspurrand_Außen_Zwischenschicht3 | Kante der Fahrbahn auf der Belag3-Schicht |
| P7 | Crown_Base | Dachprofilpunkt auf der Belag3-Schicht (optional) |
| P8 | Fahrspurübergang_Tragschicht | Außenkante der Fahrspur auf der Basisschicht |
| P9 | Fahrspurrand_Außen_Frostschutzschicht | Kante der Fahrbahn der Fahrspur auf unterer Tragschicht |
| P9 | Crown_Sub | Fahrspurrand auf unterer Tragschicht (optional) |
| P10 | Fahrspurübergang_Frostschutzschicht | Außenkante der Fahrspur auf unterer Tragschicht |
| L1 | Oben, Belag | Deckschichtoberfläche |
| L2 | Pave1 | |
| L3 | Pave2 | |
| L4 | Tragschicht | Urgelände |
| L5 | Untere Tragschicht | DGM von unterer Tragschicht |
| S1 | Pave1 | |
| S2 | Pave2 | |
| S3 | Tragschicht | |
| S4 | Untere Tragschicht |
Code-Diagramm
