BöschungmitMehrerenSchnittpunkten

Dieser Querschnittsbestandteil wird verwendet, wenn ein Einschnitt- oder Dammböschungsfuß das Ziel-DGM mehr als einmal schneiden kann.

Ein Eingabeparameter steuert hierbei, welche Schnittkante verwendet wird.

Sie können auch optionale Materialien für Böschungsfuß und andere Verknüpfungen (Alle Verknüpfungen, Böschungsfußverknüpfungen, Nur Auftragsverknüpfungen und Keine) angeben.

Zuordnung

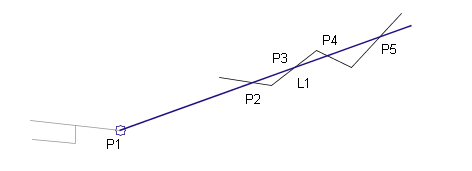

Der Zuordnungspunkt befindet sich am Anschlusspunkt der Böschungsfußverknüpfung. Diese Komponente kann entweder der linken oder der rechten Seite zugeordnet werden.

Eingabeparameter

Hinweis: Alle Bemaßungen sind in Meter oder Fuß angegeben, wenn nicht anders vermerkt. Alle Neigungen sind in Länge/Höhe (zum Beispiel 4:1) angegeben, wenn nicht durch ein Prozentzeichen ("%") als prozentuale Neigung gekennzeichnet.

Parameter	Beschreibung	Typ	Vorgabe
Seite	Gibt an, an welcher Seite der Querschnittsbestandteil platziert werden soll	Links/Rechts	Rechts
Abtrag	Die Neigung für einen normalen Böschungsfuß bei Abtragssituationen	Numerisch, positiv	4 ( : 1)
Auftrag	Die Neigung für einen normalen Böschungsfuß bei Auftragssituationen	Numerisch, positiv	4 ( : 1)
Schnittkante Nummer	Die Nummer der zu speichernden Schnittkante. Ist der Wert von Schnittkante Nummer höher als die tatsächliche Anzahl von Schnittkanten, wird die höchste gefundene Schnittkantennummer verwendet.	Numerisch, positiv, Integer	10
Rundungsoption	Gibt an, dass die Böschungsfußverknüpfung am Auffangpunkt abgerundet wird.	Zeichenfolge	Keine
Runden nach	Gibt an, welcher Parameter für die Rundung verwendet wird	Zeichenfolge	Länge
Rundungsparameter	Gibt den Wert für Länge oder Radius an	Numerisch, positiv	1.500 ft
Rundungstessellation	Gibt die Anzahl der zwischenliegenden Punkte auf Rundungsverknüpfungen an (maximal 10 Verknüpfungen)	Numerisch, positiv	6
Belagmaterial platzieren	Gibt an, dass entlang der Böschungsfußverknüpfungen optionales Belagmaterial positioniert werden soll. Auswahlmöglichkeiten: Alle Verknüpfungen, Böschungsfußverknüpfungen, Nur Auftragsverknüpfung und Keine	Zeichenfolge	Keine
Neigungsbeschränkung 1	Gibt die Neigungsbeschränkung an, bei der das verknüpfte Belagmaterial positioniert wird.	Neigung (Verhältnis)	1 : 1
Stärke Material1	Gibt die Stärke des Belagmaterials an. Diese Stärke wird lotrecht zur Verknüpfung gemessen.	Numerisch, positiv	12 Zoll
Name Material1	Gibt den Namen des Materials an, das angewendet wird, um entlang von Verschneidungsverknüpfungen einen Belag aufzutragen	Zeichenfolge	Steinschüttung
Neigungsbeschränkung 2	Gibt die Neigungsbeschränkung an, bei der das verknüpfte Belagmaterial positioniert wird.	Neigung (Verhältnis)	2 : 1
Stärke Material2	Gibt die Stärke des Belagmaterials an. Diese Stärke wird lotrecht zur Verknüpfung gemessen.	Numerisch, positiv	6 Zoll
Name Material2	Gibt den Namen des Materials an, das angewendet wird, um entlang von Verschneidungsverknüpfungen einen Belag aufzutragen	Zeichenfolge	Steinschüttung
Neigungsbeschränkung 3	Gibt die Neigungsbeschränkung an, bei der das verknüpfte Belagmaterial positioniert wird.	Neigung (Verhältnis)	4 : 1
Stärke Material3	Gibt die Stärke des Belagmaterials an. Diese Stärke wird lotrecht zur Verknüpfung gemessen.	Numerisch, positiv	4 Zoll
Name Material3	Gibt den Namen des Materials an, das angewendet wird, um entlang von Verschneidungsverknüpfungen einen Belag aufzutragen	Zeichenfolge	Saatgras

Zielparameter

In diesem Abschnitt werden die Parameter dieses Querschnittsbestandteils aufgelistet, die einem oder mehreren Zielobjekten zugeordnet werden können. Weitere Informationen finden Sie unter So legen Sie 3D-Profilkörper-Ziele fest.

Parameter	Beschreibung	Status
Böschungsfuß-DGM	Name des Böschungsfuß-DGMs. Folgende Objekttypen können beim Festlegen des DGMs als Ziele verwendet werden: DGMs.	Erforderlich

Ausgabeparameter

Parameter	Beschreibung	Typ
Böschungsfuß-Versatz	Versatz des Böschungsfußpunkts	Numerisch
Böschungsfuß-Höhe	Höhe des Böschungsfußpunkts	Numerisch

Verhalten

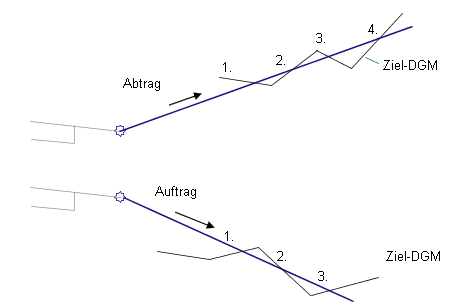

Dieser Querschnittsbestandteil versucht, alle möglichen Böschungsfußpunkte für die Abtragssituation zu finden. Werden einer oder mehrere Böschungsfußpunkte gefunden, werden sie nach steigendem Versatz vom Anschlusspunkt sortiert und nummeriert. Die Böschungsfußverknüpfung endet an dem Punkt, der dem Wert von Schnittpunkt Nummer entspricht. Ist die Schnittkantennummer höher als die Anzahl gefundener Schnittkanten, wird die letzte Schnittkante verwendet.

Werden keine Böschungsfußpunkte für die Abtragssituation gefunden, wird der Vorgang für die Auftragssituation wiederholt.

Wie auch bei anderen Böschungsfuß-Querschnittsbestandteilen können Sie bei diesem Querschnittsbestandteil optional ein Material hinzufügen. Sie können drei Neigungsbereiche angeben: Materialtyp 1 wird angewendet, wenn die Neigung der Verknüpfungen bis zum angegebenen Neigungswert reicht. Von Neigung 1 bis Neigung 2 wird der zweite Materialtyp angewendet. Entsprechend wird Material 3 angewendet, wenn die Neigungen der Verknüpfungen innerhalb der Werte für Neigung 2 und Neigung 3 fallen. Wenn die Verknüpfungsneigungen flacher sind, als die Neigungsgrenze 3, wird kein Material angewendet.

Wenn dem Querschnittsbestandteil Material hinzugefügt wird, werden den Böschungsfußverknüpfungen parallele Verknüpfungen mit einer angegebenen Stärke hinzugefügt. Dieser Stärke-Parameter (z. B. Stärke Material 1) wird lotrecht zur Verknüpfung gemessen.Verknüpfungen auf der unteren Ebene werden mit Festpunkt, Böschungsfußverknüpfungen mit Oben codiert. Die von diesen Materialien umschlossenen Profilarten werden mit dem Materialnamen codiert.

Anmerkung:

In Civil 3D 2010 und früheren Versionen wurde die Materialstärke vertikal gemessen. In Civil 3D 2011 und späteren Versionen wird dieser Parameter lotrecht zur Verknüpfung gemessen. Wenn Sie daher eine in Civil 3D 2010 oder früher erstellte Zeichnung mit Querschnittsbestandteilen in Civil 3D 2011 oder höher öffnen und dann 3D-Profilkörper neu erstellen, wird dieser Parameter geändert, um das neue Verhalten zu berücksichtigen. Alle Mengenberichte, die diesen Querschnittsbestandteil verwenden, werden aktualisiert, um das neue Verhalten zu berücksichtigen.

Verhalten in der Entwurfsdarstellung

In der Entwurfsdarstellung stellt dieser Querschnittsbestandteil sowohl die Einschnitt- als auch die Dammböschungen mit gestrichelten Linien nach außen um 3 m oder 10 ft verlängert dar. Die Enden der Böschungsfußverknüpfungen bilden nach außen weisende Pfeilspitzen.

Punkt-, Anschluss- und Profilcodes

In der folgenden Tabelle werden die Punkt-, Verknüpfungs- und Profilartcodes für diesen Querschnittsbestandteil aufgeführt, denen Codes zugewiesen sind. Punkt-, Verknüpfungs- und Profilartcodes für diesen Querschnittsbestandteil, denen keine Codes zugewiesen sind, sind nicht in der Tabelle enthalten.

Punkt, Verknüpfung oder Profilart	Code	Beschreibung
P1	Anschlusspunkt Anschlusspunkt_Abtrag oder Anschlusspunkt_Auftrag	Anschlusspunkt, entweder für Abtrags- (Einschnitt) oder Auftragssituation (Damm)
P2	Böschungsfuß Böschungsfuß_Einschnitt oder Böschungsfuß_Damm	Böschungsfußpunkt und Böschungsfußpunkt für entweder Abtrags- (Einschnitt) oder Auftragssituation (Damm)
L1	Planung Planum Böschungsfuß Böschungsfuß_Einschnitt	Böschungsfußverknüpfung für Abtrag-Querprofil (Einschnitt)
L1	Planung Planum Böschungsfuß Böschungsfuß_Damm	Böschungsfußverknüpfung für Auftrag-Querprofil (Damm)
