BankettUntereTragschichtVerlängert

Zuordnung

Der Zuordnungspunkt befindet sich am Innenrand des befestigten Banketts, der normalerweise an dem Außenrand der Fahrspur liegt.

Eingabeparameter

Hinweis: Alle Bemaßungen sind in Meter oder Fuß angegeben, wenn nicht anders vermerkt. Alle Neigungen sind in Länge/Höhe (zum Beispiel 4:1) angegeben, wenn nicht durch ein Prozentzeichen ("%") als prozentuale Neigung gekennzeichnet.

Parameter	Beschreibung	Typ	Vorgabe
Böschungsfuß Höhe		Numerisch	- 2.452
Böschungsfuß Versatz		Numerisch	15.889
Böschungsfuß Neigung	Der Wert der festen Neigung der Böschungsfußverknüpfung, der verwendet wird, wenn die Option "Neigung halten" verwendet wird.	Numerisch, positiv	4 ( : 1)
Seite	Gibt an, dass der Querschnittsbestandteil auf der rechten oder linken Seite des Zuordnungspunkts eingefügt werden soll.	Links/Rechts	Rechts
Bankett Breite	Breite vom Zuordnungspunkt bis zum Anschlusspunkt des Banketts	Numerisch	2.4 m 8.0 ft
Überhöhungsneigung verwenden	Gibt an, dass die Neigung von der Querneigungsangabe verwendet wird, die auf der Basislinienachse definiert wurde.	Auswahlliste: Nein Bankett links außen Bankett links innen Bankett rechts innen Bankett rechts außen	Nein
Neigungsrichtung des Banketts	Gibt an, ob die Bankettneigung vom oder zum Dachprofil verläuft	Auswahlliste: Vom Dachprofil Zum Dachprofil	Vom Dachprofil
Vorgabebankettneigung	Vorgabeneigung des Banketts, wenn keine Überhöhungsneigung festgelegt ist.	Numerisch, Neigung (prozentual)	-6.000%
UntereTragschicht Böschungsfuß Typ	Legt fest, ob die Böschungsfußverknüpfung auf einer festen Neigung mit variabler Breite oder auf einer festen Breite mit variabler Neigung gehalten werden soll.	Auswahlliste: a) Neigung beibehalten, Breite anpassen, b) Breite beibehalten, Neigung anpassen	Neigung beibehalten, Breite anpassen
Böschungsfuß Neigung/Breite	Der Wert der festen Neigung (x : 1) oder festen Breite der Böschungsfußverknüpfung, der verwendet wird, wenn die Option "Neigung beibehalten" oder "Breite beibehalten" verwendet wird.	Numerisch, positiv	4 ( : 1)
Tragschicht - Querneigung verwenden	Gibt die Überhöhungsneigung für die Tragschichtneigung an.	Auswahlliste: a) Bankettneigung außen, b) Bankettneigung innen, c) Nein	Bankettneigung außen
Vorgegebene Neigung Untere Tragschicht	Vorgabeneigung der Tragschicht, wenn keine Überhöhungsneigung festgelegt wurde.	Numerisch, Neigung (prozentual)	-6.000%
Deckschicht Verlängerung	Die Breite, um die sich die Deckschicht über den Bankett-Anschlusspunkt hinaus erstreckt. Die Unterkante der Deckschicht darf sich nicht über die Bankettböschung hinaus erstrecken.	Numerisch, positiv	0.0
Zwischenschicht Verlängerung	Die Breite, um die sich die Zwischenschicht über den Bankett-Anschlusspunkt hinaus erstreckt. Dieser Wert sollte größer oder gleich dem Wert für Belag1 Verlängerung sein. Die Belag2-Schicht darf sich nicht über die Bankettböschung hinaus erstrecken.	Numerisch, positiv	0.0
Basis Verlängerung	Die Breite, um die sich die Basisschicht über den Bankett-Anschlusspunkt hinaus erstreckt. Dieser Wert sollte gleich oder größer als der Wert für Belag2 Verlängerung sein. Die Basisschicht darf sich nicht über die Bankettböschung hinaus erstrecken.	Numerisch, positiv	0.0
Deckschicht Tiefe	Tiefe zwischen Deckschicht und Belag1 (entfällt bei null)	Numerisch, nicht negativ	0.025 m 0.083 ft
Zwischenschicht Tiefe	Tiefe zwischen Belag1 und Belag2 (entfällt bei null)	Numerisch, nicht negativ	0.025 m 0.083 ft
Basis Tiefe	Tiefe zwischen Belag2 und Basis (entfällt bei null)	Numerisch, nicht negativ	0.100 m 0.333 ft
Untere Tragschicht Tiefe	Tiefe der unteren Tragschicht am Zuordnungspunkt (entfällt bei null)	Numerisch, nicht negativ	0.300 m 1.000 ft

Zielparameter

In diesem Abschnitt werden die Parameter dieses Querschnittsbestandteils aufgelistet, die einem oder mehreren Zielobjekten wie Oberflächen, Achsen und Längsschnittobjekten zugeordnet werden können. Weitere Informationen finden Sie unter So legen Sie 3D-Profilkörper-Ziele fest.

Parameter	Zuweisungstyp	Status
Bankett Breite	Kann zum Überschreiben des festen Werts für Bankett Breite und zum Binden des Bankettrands an eine Achsparallele verwendet werden. Folgende Objekttypen können beim Festlegen des Versatzes als Ziele verwendet werden: Achsen, Polylinien, Elementkanten oder Vermessungslinienzüge.	Optional

Ausgabeparameter

Parameter	Beschreibung	Typ
Böschungsfuß Neigung	Neigung der Böschungsfußverknüpfung	Numerisch
Böschungsfuß Versatz	Versatz des Untergrund-Böschungsfußpunkts	Numerisch
Böschungsfuß Höhe	Höhe des Untergrund-Böschungsfußpunkts	Numerisch
Bankett Breite	Breite des befestigten Banketts	Numerisch
Bankett Neigung	Neigung des befestigten Banketts	Numerisch

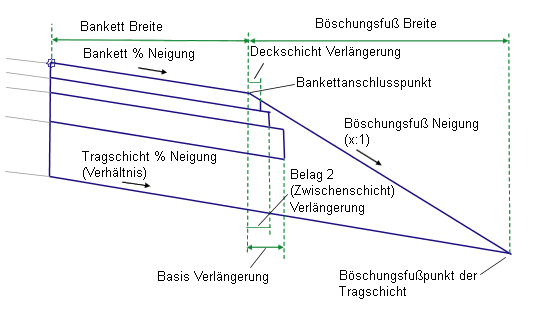

Verhalten

Die Deckschicht des Banketts wird mit der angegebenen Bankett Breite und Bankett %Neigung vom Zuordnungspunkt nach außen eingefügt und die untere Tragschichtverknüpfung wird vom Zuordnungspunktversatz aus, beginnend bei der UntereTragschicht Tiefe, unterhalb der Deckschicht eingefügt.

Die Bankett-Böschungsfußverknüpfung kann entweder mit einer festen Neigung (Böschungsfuß Neigung beibehalten = True) oder einer festen Breite (Böschungsfuß Neigung beibehalten = False) eingefügt werden. Wenn eine feste Neigung verwendet wird, wird die Böschungsfußverknüpfung so weit von der Außenkante des Banketts verlängert, bis sie die untere Tragschichtverknüpfung schneidet. Andernfalls wird die untere Tragschichtverknüpfung um die Böschungsfuß Breite über die Außenkante des Banketts hinaus verlängert und die Böschungsfußverknüpfung an das Ende der unteren Tragschicht angeschlossen.

Die Deckschicht-, Zwischenschicht- und Basis (Urgelände)-Oberflächenverknüpfungen werden mit den angegebenen Tiefen parallel zur Oberkante Deckschicht eingefügt. Wenn die Werte für Verlängerung der Schicht ungleich null sind, wird jede Schicht um den angegebenen Abstand über den Bankett-Anschlusspunkt hinaus verlängert. Erstreckt sich eine Schicht über die Böschungsfußneigung hinaus, wird diese Schicht am Schnittpunkt mit der Böschungsfußneigung beendet. Jede Schicht sollte mindestens so stark wie die darüber liegende sein.

Verhalten in der Entwurfsdarstellung

In der Entwurfsdarstellung stellt dieser Querschnittsbestandteil die Verknüpfungen dar, aus denen das Bankett für eine normale Straße mit Dachprofil besteht. Wenn für Bankett %Neigung und UntereTragschicht %Neigung numerische Neigungswerte angegeben werden, werden die Verknüpfungen mit den angegebenen Neigungswerten dargestellt. Andernfalls werden die Vorgabeneigungen von -6 % verwendet.

Punkt-, Anschluss- und Profilcodes

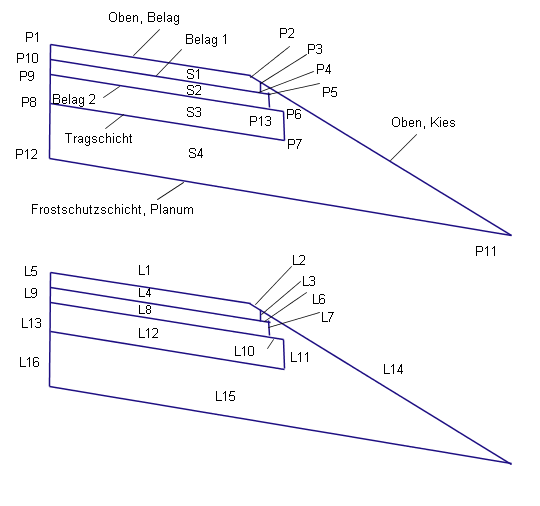

In der folgenden Tabelle werden die Punkt-, Verknüpfungs- und Profilartcodes für diesen Querschnittsbestandteil aufgeführt, denen Codes zugewiesen sind. Punkt-, Verknüpfungs- und Profilartcodes für diesen Querschnitt, denen keine Codes zugewiesen sind, sind nicht in dieser Tabelle enthalten.

Typ	Code	Beschreibung
P2	Bankettrand	Rand des befestigten Banketts, Deckschicht
P4	Bankettrand_Deckschicht	Rand des befestigten Banketts auf Deckschicht
P13	Bankettrand_Zwischenschicht	Rand des befestigten Banketts auf Zwischenschicht
P7	Bankettrand_Tragschicht_Innen	Rand des befestigten Banketts auf Basis
P11	Böschungsfuß_Planum	Böschungsfußpunkt von unterer Tragschicht
L1, L2	Top, Pave	Befestigte Deckschicht
L4	Pave1
L8	Pave2
L12	Tragschicht
L15	Untere Tragschicht Planum
L14	Planung, Kies	Unbefestigte Deckschicht
Andere Verknüpfungen	Wie unten dargestellt	Unbefestigte Deckschicht
S1	Pave1
S2	Pave2
S3	Tragschicht
S4	Untere Tragschicht
