Der Querschnittsbestandteil „MultipleBench_Depth“ erstellt Einschnitt- oder Dammbefestigungsböschungen mit Bermen mit unterschiedlichen Bermenneigungen, Bodensenkenbreiten und Bodensenkentiefen.
Sie können eine Bodensenkenbreite und -tiefe an den Bermen definieren. Die letzte Böschungsfußneigung zur Zieloberfläche könnte sich von der Bermenneigung unterscheiden.
Zuordnung
Der Zuordnungspunkt befindet sich am Innenrand der ersten Einschnitt- oder Dammböschung. Diese Komponente kann entweder der linken oder der rechten Seite zugeordnet werden.
Eingabeparameter
|
Parameter |
Beschreibung |
Typ |
Vorgabe |
|---|---|---|---|
|
Seite |
Gibt an, an welcher Seite der Querschnittsbestandteil platziert werden soll. |
Links/Rechts |
Rechts |
|
Max. Einschnitt |
Die maximal zulässige Höhe für die Einschnittböschungsfußverknüpfung ohne Berme. |
Numerisch, positiv |
15 ft 4,5 m |
|
Max. Füllung |
Die maximal zulässige Höhe für die Füllung der Böschungsfußverknüpfung ohne Berme |
Numerisch, positiv |
10 ft 3 m |
|
Neigung Einschnittböschungsfuß |
Die Neigung für den Einschnittböschungsfuß. |
Numerisch, positiv |
2 (:1) |
|
Füllung Böschungsfußneigung |
Die Neigung für die Füllung des Böschungsfußes. |
Numerisch, positiv |
2 (:1) |
|
Bermenneigung 1 |
Die Neigung der Berme 1. |
Numerisch, positiv |
1 (:1) |
|
Bodensenkentiefe 1 |
Die Tiefe der Bodensenke am oberen Rand der Berme 1. |
Numerisch, positiv |
0,5 ft 0,15 m |
|
Bodensenkenbreite 1 |
Die Breite von der vorderen Kante der Bodensenke am oberen Rand der Berme 1 zur Flusslinie. |
Numerisch, positiv |
5 ft 1,5 m |
|
Bodensenkenbreite außen 1 |
Die Breite von der Flusslinie der Bodensenke zum unteren Rand der Berme 2. |
Numerisch, positiv |
5 ft 1,5 m |
|
Bermenneigung 2 |
Die Neigung der Berme 2. |
Numerisch, positiv |
1 (:1) |
|
Bodensenkentiefe 2 |
Die Tiefe des Bodensenke am oberen Rand der Berme 2. |
Numerisch, positiv |
0,5 ft 0,15 m |
|
Bodensenkenbreite 2 |
Die Breite von der Vorderkante der Bodensenke am oberen Rand der Berme 2 zur Flusslinie. |
Numerisch, positiv |
6 ft 1,8 m |
|
Bodensenkenbreite außen 2 |
Die Breite von der Flusslinie der Bodensenke zum unteren Rand der Berme 3. |
Numerisch, positiv |
3 ft 1 m |
|
Bermenneigung 3 |
Die Neigung der Berme 3. |
Numerisch, positiv |
1 (:1) |
|
Bodensenkentiefe 3 |
Die Tiefe des Bodensenke am oberen Rand der Berme 3. |
Numerisch, positiv |
0,5 ft 0,15 m |
|
Bodensenkenbreite innen 3 |
Die Breite von der vorderen Kante der Bodensenke am oberen Rand der Berme 3 zur Flusslinie. |
Numerisch, positiv |
6 ft 2 m |
|
Bodensenkenbreite außen 3 |
Die Breite von der Flusslinie der Bodensenke zum unteren Rand der Berme 4. |
Numerisch, positiv |
3 ft 1 m |
|
Bermenneigung 4 |
Die Neigung der Berme 4. |
Numerisch, positiv |
1 (:1) |
|
Bodensenkentiefe 4 |
Die Tiefe des Bodensenke am oberen Rand der Berme 4. |
Numerisch, positiv |
0,5 ft 0,15 m |
|
Bodensenkenbreite innen 4 |
Die Breite vom vorderen Rand der Bodensenke am oberen Rand der Berme 4 zur Flusslinie. |
Numerisch, positiv |
3 ft 1 m |
|
Bodensenkenbreite außen 4 |
Die Breite von der Flusslinie der Bodensenke zum unteren Rand der letzten Böschungsfußverknüpfung. |
Numerisch, positiv |
3 ft 1 m |
Zielparameter
In diesem Abschnitt werden die Parameter dieses Querschnittsbestandteils aufgelistet, die einem oder mehreren Zielobjekten zugeordnet werden können. Weitere Informationen finden Sie unter So legen Sie 3D-Profilkörper-Ziele fest.
|
Parameter |
Beschreibung |
Status |
|---|---|---|
|
Böschungsfuß-DGM |
Name des Böschungsfuß-DGMs. Folgende Objekttypen können beim Festlegen des DGMs als Ziele verwendet werden: DGMs. | Erforderlich |
Logische Zuweisung zur Laufzeit
Keine.
Ausgabeparameter
Keine.
Verhalten

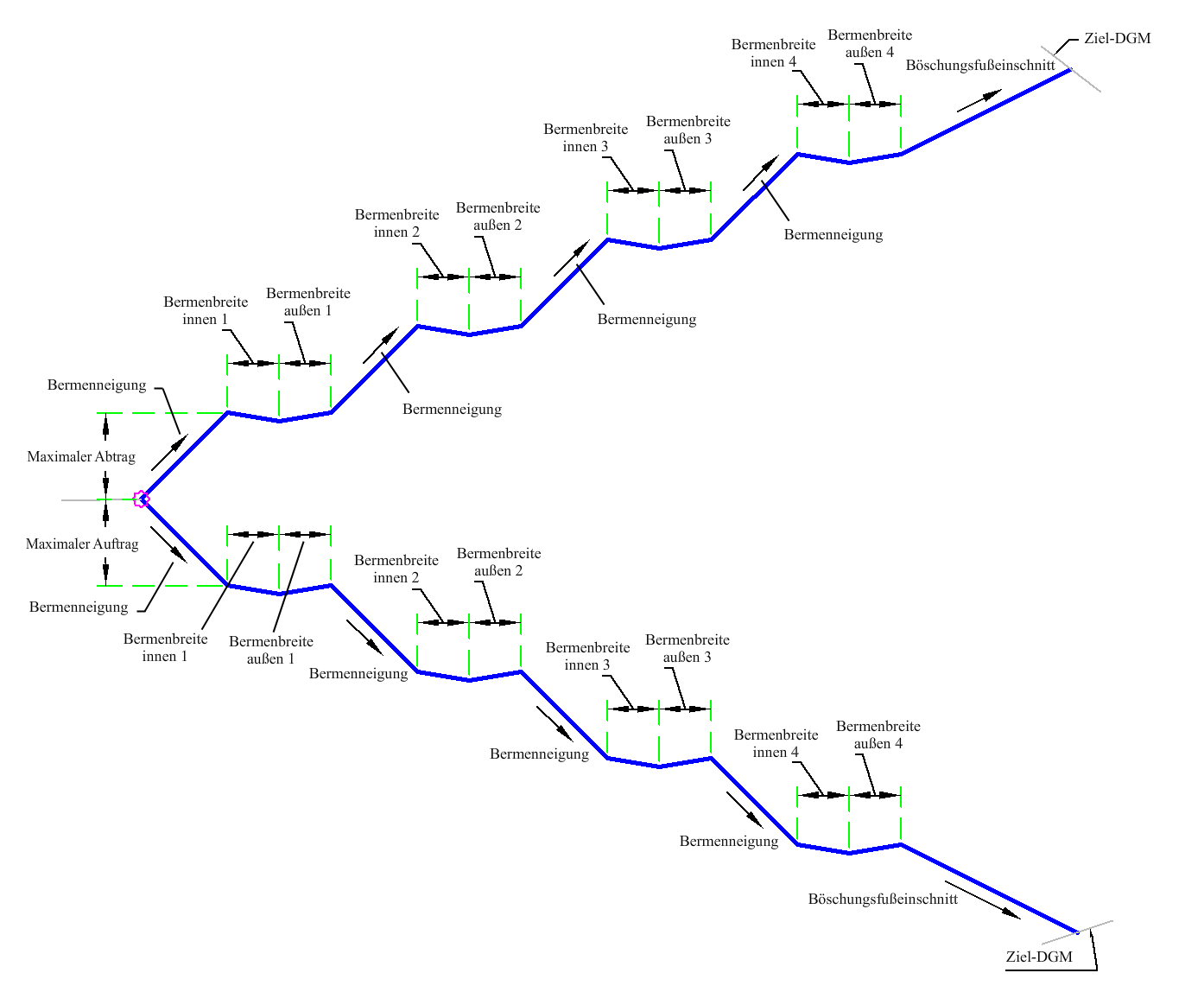

Der erste Anschlusspunkt wird am Zuordnungspunkt angesetzt. Die Anschlusspunkthöhe wird mit dem Ziel-DGM abgeglichen, um zu bestimmen, ob das Querprofil in der Abtrags- (Einschnitt) oder Auftragssituation (Damm) liegt. Die Schnittkante wird mithilfe der gegebenen Böschungsfußneigung zur Ziel-DGM berechnet.
Übersteigt die Höhe der Schnittkante die maximale Böschungsfußhöhe, wird die Verknüpfung mit der Bermenhöhe eingefügt, und die Berme wird hinzugefügt. Der Anschlusspunkt wird auf den Außenrand der Berme zurückgesetzt und der Vorgang wird wiederholt, bis eine Böschungsfußverknüpfung gefunden wurde, die nicht die max. Böschungsfußhöhe überschreitet.
Für jede Berme werden die eingegebenen Werte zur Bestimmung der Neigungen und Tiefen verwendet. Nach vier Bermen wird die Neigung des Einschnittböschungsfußes oder die Neigung der Böschungsfußfüllung für den Böschungsfuß verwendet und es werden keine weiteren Bermen hinzugefügt.
Verhalten in der Entwurfsdarstellung
In der Entwurfsdarstellung zeichnet dieser Querschnittsbestandteil die erste Füllungsneigung auf 5 Einheiten.
Punkt-, Verknüpfungs- und Profilartcodes
In der folgenden Tabelle werden die Punkt-, Verknüpfungs- und Profilartcodes für diesen Querschnittsbestandteil aufgeführt, denen Codes zugewiesen sind. Punkt-, Verknüpfungs- und Profilartcodes für diesen Querschnittsbestandteil, denen keine Codes zugewiesen sind, sind nicht in dieser Tabelle enthalten.
|
Punkt, Verknüpfung oder Profilart |
Code |
Beschreibung |
|---|---|---|
| P1 | Anschlusspunkt | |
| P2, P5, P8, P11 | Bench_In | |
| P3, P6, P9, P12 | Ditch | |
| P4, P7, P10, P13 | Bench_Out | |
| P25–P29 | Daylight | |
| L1, L4, L7, L10 | Top, Datum, Bench | |
| L2, L3, L5, L6, L8, L9, L11, L12 | Top, Datum, Swale | |
| L24–L28 | Top, Datum, Daylight |

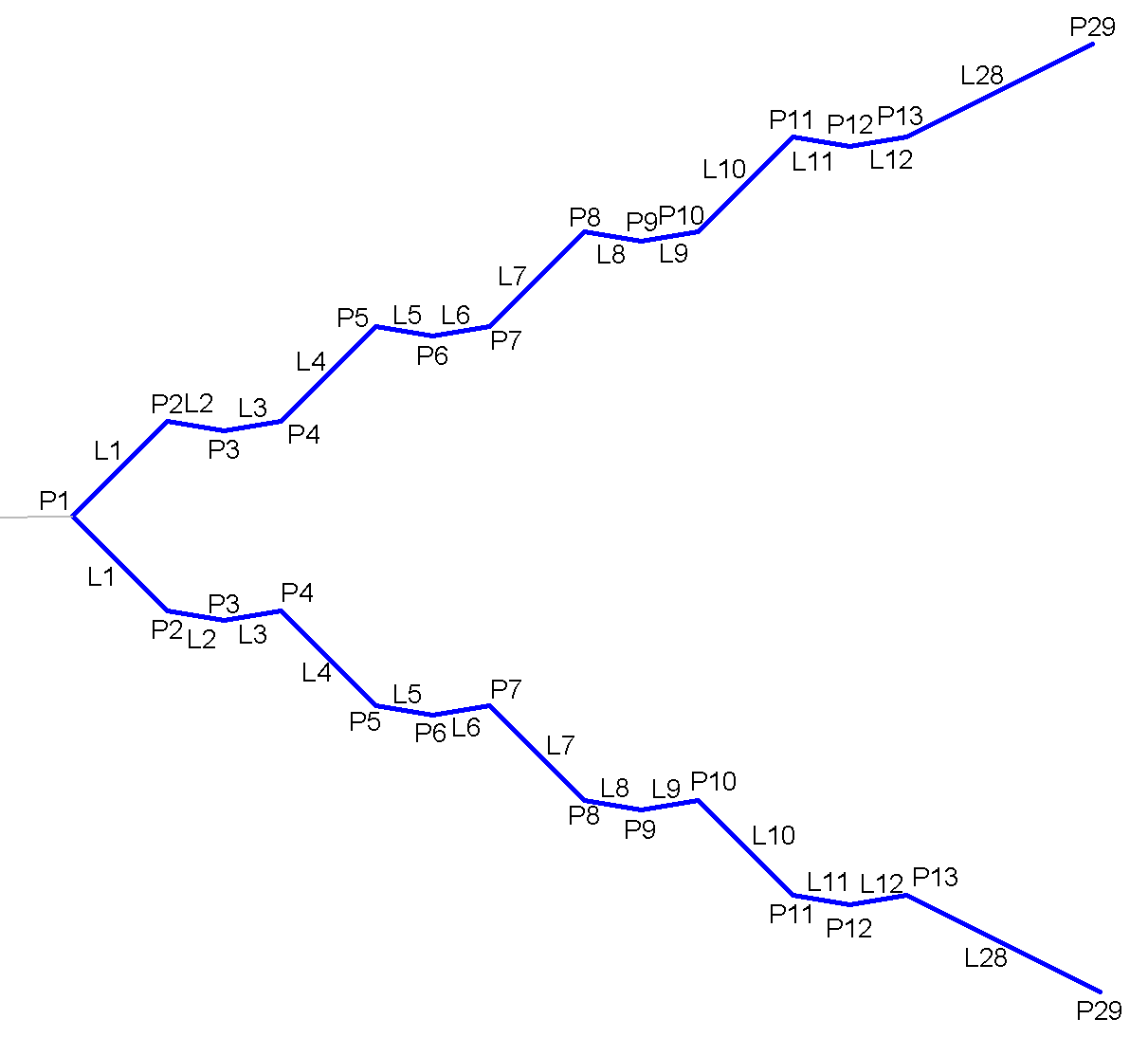

Code-Diagramm
