Dieser Querschnittsbestandteil dient dem allgemeinen Zweck, eine Verknüpfung vom Zuordnungspunkt zu einem angegebenen Versatz auf einem Ziel-DGM zu verlängern.
Beim Erstellen eines 3D-Profilkörpers kann eine Achse zum Berechnen des Versatzes verwendet werden.
Zuordnung
Der Zuordnungspunkt befindet sich am Anfang der Verknüpfung.
Eingabeparameter
Hinweis: Alle Bemaßungen sind in Meter oder Fuß angegeben, wenn nicht anders vermerkt. Alle Neigungen sind in Länge/Höhe (zum Beispiel 4:1) angegeben, wenn nicht durch ein Prozentzeichen ("%") als prozentuale Neigung gekennzeichnet.
|
Parameter |
Beschreibung |
Typ |
Vorgabe |
|---|---|---|---|
|
Versatz von Basislinie |
+/- Versatz zum Binden der Verknüpfung in das Ziel-DGM Durch das Festlegen eines positiven Werts für diesen Parameter wird dieser Querschnittsbestandteil an der rechten Seite eines 3D-Profilkörpers oder einer Kontrollbasislinie eingefügt. Bei einem negativen Wert wird er links eingefügt. Weitere Informationen finden Sie im Autodesk Civil 3D-Benutzerhandbuch im Abschnitt 3D-Profilkörper unter "Einfügen von Querschnittsbestandteilen auf der rechten und linken Seite eines 3D-Profilkörpers". |
Numerisch |
0.0 |
|
Punkt-Codes |
Eine Liste von DGM-Codes, die dem Außenrand der Verknüpfungen zugewiesen werden |
Zeichenfolge mit Kommatrennung |
P2 |
|
Verknüpfung Codes |
Eine Liste von Codes, die den Verknüpfungen zugewiesen werden |
Zeichenfolge mit Kommatrennung |
Oben, Festpunkt |
|
Ohne Verknüpfung |
Mit diesem Parameter wird die DGM-Verknüpfung hinzugefügt oder entfernt |
Ja\Nein |
Nein |
Zielparameter
In diesem Abschnitt werden die Parameter dieses Querschnittsbestandteils aufgelistet, die einem oder mehreren Zielobjekten wie Oberflächen, Achsen und Längsschnittobjekten zugeordnet werden können. Weitere Informationen finden Sie unter So legen Sie 3D-Profilkörper-Ziele fest.
|
Parameter |
Beschreibung |
Status |
|---|---|---|
|
Versatz |
Kann zum Überschreiben des festen Versatzwerts zum Binden des Verknüpfungsendes an eine Achsparallele verwendet werden. Folgende Objekttypen können beim Festlegen des Versatzes als Ziele verwendet werden: Achsen, Polylinien, Elementkanten oder Vermessungslinienzüge. |
Optional |
|
Ziel-DGM |
Name des DGMs, an das die Verknüpfung bindet. Folgende Objekttypen können beim Festlegen dieses DGMs als Ziele verwendet werden: DGMs. |
Erforderlich |
Ausgabeparameter
|
Parameter |
Beschreibung |
Typ |
|---|---|---|
|
Anfang Versatz |
+/- Versatz des Verknüpfungsanfangs |
Numerisch |
|
Anfang Höhe |
Höhe des Verknüpfungsanfangs |
Numerisch |
|
Ende Versatz |
+/- Versatz des Verknüpfungsendes |
Numerisch |
|
Ende Höhe |
Höhe des Verknüpfungsendes |
Numerisch |

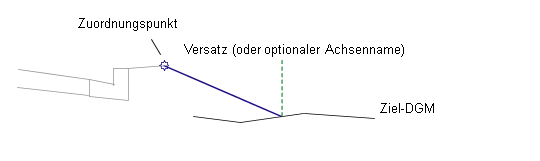

Verhalten
Eine Verknüpfung wird bis zu dem Punkt auf dem Ziel-DGM am angegebenen Versatz verlängert.

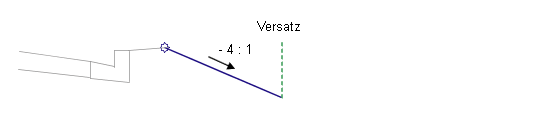

Verhalten in der Entwurfsdarstellung
In der Entwurfsdarstellung stellt dieser Querschnittsbestandteil die Verknüpfung bis zum angegebenen Versatz mit einer Neigung von -4:1 gezeichnet dar. Die Verknüpfung endet in einer nach außen weisenden Pfeilspitze.
Punkt-, Anschluss- und Profilcodes
Keine.

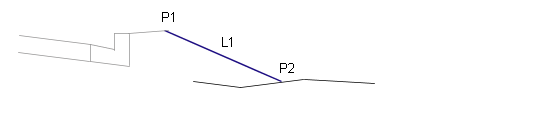

Code-Diagramm
