BetonschutzwandBasis

Dieser Querschnittsbestandteil erstellt auf einer Straßenoberfläche eine zweiseitige Betonschutzwand (New-Jersey-Profil).

Dieser Querschnittsbestandteil ist einer aus einer Gruppe von Querschnittsbestandteilen für den Schnelleinstieg in den einfachen 3D-Profilkörperentwurf sowie zu Lehrgangs- und Schulungszwecken.

Zuordnung

Der Zuordnungspunkt befindet sich in der Mitte am Fuß der Betonschutzwand.

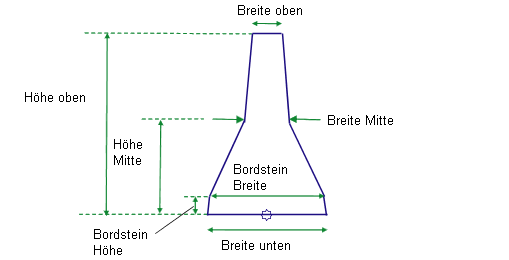

Eingabeparameter

Hinweis: Alle Bemaßungen sind in Meter oder Fuß angegeben, wenn nicht anders vermerkt. Alle Neigungen sind in Länge/Höhe (zum Beispiel 4:1) angegeben, wenn nicht durch ein Prozentzeichen ("%") als prozentuale Neigung gekennzeichnet.

Parameter	Beschreibung	Typ	Vorgabe
Breite Oben	Breite des oberen Rands der Betonschutzwand	Numerisch, positiv	0.15 m 0.5 ft
Breite Mitte	Breite der Betonschutzwand in der Mitte	Numerisch, positiv	0.225 m 0.75 ft
Unten Breite	Breite des unteren Rands der Betonschutzwand	Numerisch, positiv	0.6 m 2.0 ft
Höhe Oben	Höhe bis zum oberen Rand der Betonschutzwand	Numerisch, positiv	0.9 m 3.0 ft
Höhe Mitte	Höhe bis zur Mitte der Betonschutzwand	Numerisch, positiv	0.45 m 1.5 ft
Bordstein Höhe	Höhe des Bordsteins der Betonschutzwand	Numerisch, positiv	0.075 m 0.25 ft
Bordstein Breite	Breite am oberen Rand des Bordsteins der Betonschutzwand	Numerisch, positiv	0.6 m 1.9 ft

Ausgabeparameter

Keine.

Zielparameter

In diesem Abschnitt werden die Parameter dieses Querschnittsbestandteils aufgelistet, die einem oder mehreren Zielobjekten zugeordnet werden können. Weitere Informationen finden Sie unter So legen Sie 3D-Profilkörper-Ziele fest.

Zielparameter: Keine.

Verhalten

Der Querschnittsbestandteil erstellt die Profilart einer zweiseitigen (symmetrischen) Betonschutzwand (New-Jersey-Profil), deren Basis über dem Zuordnungspunkt zentriert ist.

Verhalten in der Entwurfsdarstellung

In der Entwurfsdarstellung zeichnet dieser Querschnittsbestandteil die Betonschutzwand-Profilart wie durch die Eingabeparameter angegeben.

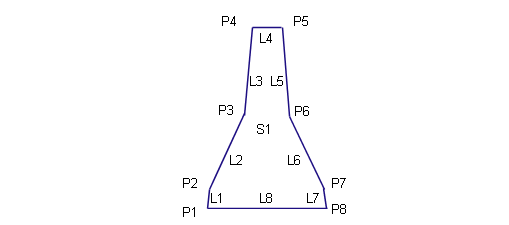

Punkt-, Anschluss- und Profilcodes

In der folgenden Tabelle werden die Punkt-, Verknüpfungs- und Profilartcodes für diesen Querschnittsbestandteil aufgeführt, denen Codes zugewiesen sind. Punkt-, Verknüpfungs- und Profilartcodes für diesen Querschnittsbestandteil, denen keine Codes zugewiesen sind, sind nicht in der Tabelle enthalten.

Punkt, Verknüpfung oder Profil	Codes	Beschreibung
P1 - P8	P1, P2, ... P8
Alle Verknüpfungen	Betonschutzwand
S1	Betonschutzwand
