Der Querschnittsbestandteil ClarkCountyBetonSchutzwandTyp2 fügt Verknüpfungen zur Darstellung einer Clark County-Betonschutzwand vom Typ 2 hinzu.
Sie sollten sicherstellen, dass die verwendeten Abmessungen Ihrer Interpretation des Standards entsprechen.
Zuordnung
Der Zuordnungspunkt befindet sich in der unteren Mitte der Betonschutzwand.
Eingabeparameter
Keine.
Zielparameter
In diesem Abschnitt werden die Parameter dieses Querschnittsbestandteils aufgelistet, die einem oder mehreren Zielobjekten zugeordnet werden können. Weitere Informationen finden Sie unter So legen Sie 3D-Profilkörper-Ziele fest.
Keine.
Logische Zuweisung zur Laufzeit
Keine.
Ausgabeparameter
Keine.
Verhalten
Der Querschnittsbestandteil erstellt die Profilart einer Clark County-Betonschutzwand vom Typ 2, deren Basis über dem Zuordnungspunkt zentriert ist.
Verhalten in der Entwurfsdarstellung
In der Entwurfsdarstellung zeichnet dieser Querschnittsbestandteil die erste Füllungsneigung auf 5 Einheiten.
Punkt-, Verknüpfungs- und Profilartcodes
In der folgenden Tabelle werden die Punkt-, Verknüpfungs- und Profilartcodes für diesen Querschnittsbestandteil aufgeführt, denen Codes zugewiesen sind. Punkt-, Verknüpfungs- und Profilartcodes für diesen Querschnittsbestandteil, denen keine Codes zugewiesen sind, sind nicht in der Tabelle enthalten.
|
Punkt, Verknüpfung oder Profilart |
Code |
Beschreibung |
|---|---|---|
| P7-P8 | JB_Oben | Oberkante der Betonschutzwand |
| L3-L9 | Betonschutzwand | Betonschutzwandverknüpfungen |
| S1 | Betonschutzwand | Profilart der Betonschutzwand |

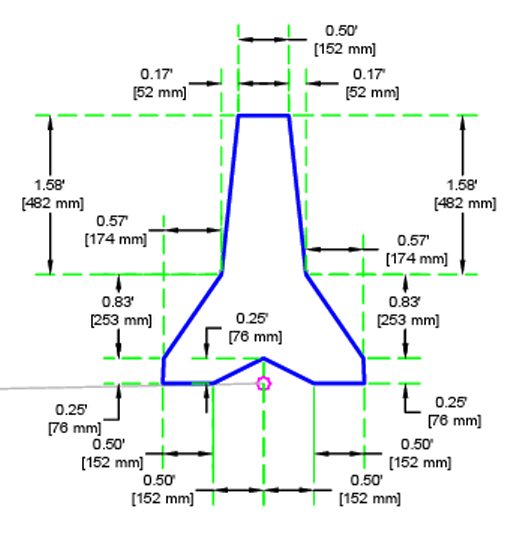

Code-Diagramm
