Dieser Querschnittsbestandteil erstellt eine Querprofildarstellung von Deckschicht, Fahrbahnbelag und unterer Tragschicht für städtische, parabolische Fahrspuren zwischen den linken und rechten Kanten der Fahrbahn.
Die parabolische Form wird durch eine Abfolge von kurzen, geradlinigen Verknüpfungen simuliert. Es wird keine Querneigung auf die Fahrspuren angewendet. Der Aufbau des Fahrbahnbelags entspricht den in der Autodesk Civil 3D-Hilfe im Kapitel Schichtenaufbau von befestigten Querprofilen dargelegten Standards.
Zuordnung
Der Zuordnungspunkt befindet sich am Dachprofil der Straße auf dem Deckschicht-DGM. Diese Komponente ist am Zuordnungspunkt symmetrisch.

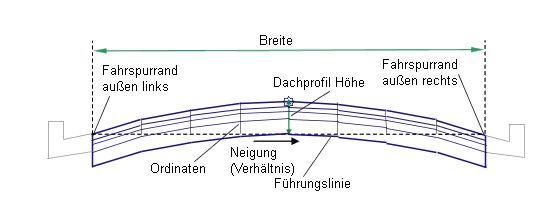

Eingabeparameter
Hinweis: Alle Bemaßungen sind in Meter oder Fuß angegeben, wenn nicht anders vermerkt. Alle Neigungen sind in Länge/Höhe (zum Beispiel 4:1) angegeben, wenn nicht durch ein Prozentzeichen ("%") als prozentuale Neigung gekennzeichnet.
|
Parameter |
Beschreibung |
Typ |
Vorgabe |
|---|---|---|---|
|
Dachprofil Höhe |
Höhe vom Mittelpunkt der horizontalen Führungslinie zum Dachprofil der Straße |
Numerisch, positiv |
0.10 m 0.3333 ft. |
|
Breite |
Breite der Straße von der linken Fahrbahnkante zur rechten Fahrbahnkante |
Numerisch, positiv |
7.2 m 24.0 ft |
|
Deckschicht Tiefe |
Tiefe zwischen der Gradiente und dem Belag1-DGM (entfällt bei null) |
Numerisch, nicht negativ |
0.025 m 0.083 ft |
|
Zwischenschicht Tiefe |
Tiefe zwischen den Belag1- und Belag2-DGMs (entfällt bei null) |
Numerisch, nicht negativ |
0.025 m 0.083 ft |
|
Basis Tiefe |
Tiefe zwischen Belag2-DGM und Urgelände (entfällt bei null) |
Numerisch, nicht negativ |
0.100 m 0.333 ft |
|
Untere Tragschicht Tiefe |
Tiefe zwischen Urgelände und Tragschicht-DGM (entfällt bei null) |
Numerisch, nicht negativ |
0.300 m 1.0 ft |
|
%Neigung |
%-Neigung der horizontalen Führungslinie von der linken Fahrspurrand_Außen zur rechten ETW |
Numerisch |
0 (%) |
|
Anz. Intervalle |
Anzahl der geraden Linienintervalle, durch die die parabolische Profilart simuliert wird |
Numerisch, positiv, gerade |
8 |
Zielparameter
In diesem Abschnitt werden die Parameter dieses Querschnittsbestandteils aufgelistet, die einem oder mehreren Zielobjekten zugeordnet werden können. Weitere Informationen finden Sie unter So legen Sie 3D-Profilkörper-Ziele fest.
Zielparameter: Keine.
Ausgabeparameter
Keine.
Verhalten
Die Mitte der horizontalen Führungslinie wird durch Subtraktion des Wertes für Dachprofil Höhe vom Zuordnungspunkt berechnet. Die linken und rechten Fahrbahnkanten werden durch symmetrische Anwendung von Breite und Neigung am Zuordnungspunkt berechnet. Die Koordinaten des Parabolbogens werden in gleichmäßigen Intervallen entlang der horizontalen Führungslinie berechnet und zur Verbindung der Koordinatenpunkte werden geradlinige Verknüpfungen hinzugefügt. Parallele DGMs werden für die DGMs Deckschicht, Zwischenschicht, Basis (Urgelände) und untere Tragschicht von den angegebenen Tiefen aus eingefügt.
Verhalten in der Entwurfsdarstellung
In der Entwurfsdarstellung stellt dieser Querschnittsbestandteil die Fahrspurverknüpfungen berechnet aus den angegebenen Eingabeparametern dar.
Punkt-, Anschluss- und Profilcodes
In der folgenden Tabelle werden die Punkt-, Verknüpfungs- und Profilartcodes für diesen Querschnittsbestandteil aufgeführt, denen Codes zugewiesen sind. Punkt-, Verknüpfungs- und Profilartcodes für diesen Querschnittsbestandteil, denen keine Codes zugewiesen sind, sind nicht in der Tabelle enthalten.
|
Punkt, Verknüpfung oder Profilart |
Code |
Beschreibung |
|---|---|---|
|
ETW |
Außenkanten der Fahrspur auf Deckschicht |
|
|
ETW_Pave1 |
Außenkanten der Fahrspur auf Urgelände |
|
|
ETW_Pave2 |
Außenkanten der Fahrspur auf unterer Tragschicht |
|
|
Crown |
Dachprofilpunkt auf Deckschicht |
|
|
Crown_Pave1 |
Dachprofilpunkt auf Deckschicht |
|
|
Crown_Pave2 |
Dachprofilpunkt auf Zwischenschicht |
|
|
Fahrspurrand_Innen_Tragschicht |
Dachprofilpunkt auf Basis |
|
|
Fahrspurrand_Innen_Frostschutzschicht |
Dachprofilpunkt auf unterer Tragschicht |
|
|
Planung Belag |
Deckschicht |
|
|
Pave1 |
Deckschicht-DGM |
|
|
Pave2 |
Zwischenschicht-DGM |
|
|
Tragschicht |
Urgelände |
|
|
Untere Tragschicht Planum |
DGM von unterer Tragschicht |
|
|
S1 |
Pave1 |
Bereich zwischen Deckschicht und Belag1 |
|
S2 |
Pave2 |
Bereich zwischen Deckschicht und Zwischenschicht |
|
S3 |
Tragschicht |
Bereich zwischen Zwischenschicht und Basis |
|
S4 |
Untere Tragschicht |
Bereich zwischen Tragschicht und unterer Tragschicht |

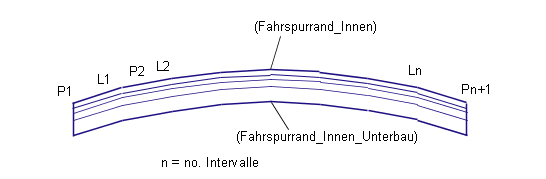

Code-Diagramm
