Der Querschnittsbestandteil „EvenSlopeDitch“ wird verwendet, um eine Struktur mit Abdeckung zu erstellen, die auf der linken oder rechten Seite des Querschnitts hinzugefügt werden soll.
Zuordnung
Der Zuordnungspunkt befindet sich auf dem Innenrand der ersten Verknüpfung.
Eingabeparameter
|
Parameter |
Beschreibung |
Typ |
Vorgabe |
|---|---|---|---|
|
Seite |
Gibt an, an welcher Seite der Querschnittsbestandteil platziert werden soll. | Links/Rechts |
Rechts |
|
Grabentiefe |
Die Tiefe am Grabenboden vom Zuordnungspunkt bis zur Verknüpfungsunterseite der fallenden Böschung. | Numerisch, positiv |
3 ft 1 m |
|
Neigungen (Verhältnis) |
Neigung der Grabenseiten | Numerisch, positiv |
2 (:1) |
|
Graben Breite |
Breite des Grabens | Numerisch, positiv |
2 ft 0,6 m |
Zielparameter
Keine.
Logische Zuweisung zur Laufzeit
Keine.
Ausgabeparameter
Keine.
Verhalten
Der Querschnittsbestandteil erstellt die Profilart für einen Graben unter Verwendung der Eingabeparameter.

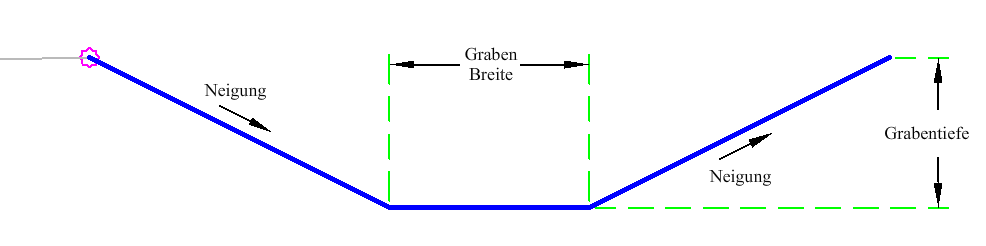

Verhalten in der Entwurfsdarstellung
In der Entwurfsdarstellung zeigt der Querschnittsbestandteil die Verknüpfungen, aus denen der Graben besteht, wobei die Eingabeparameter verwendet werden.
Punkt-, Anschluss- und Profilartcodes
In der folgenden Tabelle werden die Punkt-, Verknüpfungs- und Profilartcodes für diesen Querschnittsbestandteil aufgeführt, denen Codes zugewiesen sind. Punkt-, Verknüpfungs- und Profilartcodes für diesen Querschnittsbestandteil, denen keine Codes zugewiesen sind, sind nicht in der Tabelle enthalten.
|
Punkt, Verknüpfung oder Profilart |
Code |
Beschreibung |
|---|---|---|
| P1 | Anschlusspunkt, oben | Anschlusspunkt |
| P2 | Ditch_In, Bottom_Ditch | Unten innerhalb des Grabens |
| P3 | Ditch_Out, Bottom_Ditch | Unterseite außerhalb des Grabens |
| P4 | Anschlusspunkt | |
| L1 | Oben, Planum, Graben, Böschung (fallend), Neigungen | Böschung |
| L2 | Oben, Planum, Graben | Graben unten |
| L3 | Oben, Planum, Graben, Böschung (steigend) | Böschung (steigend) |

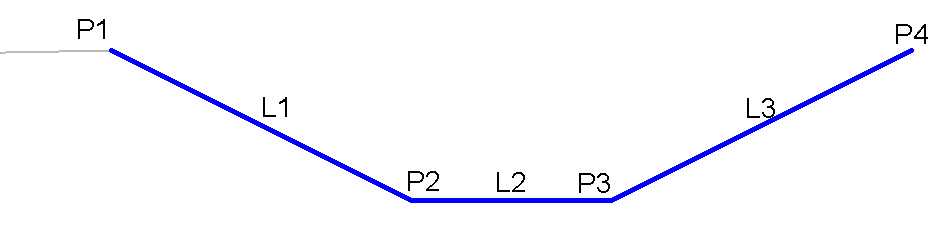

Code-Diagramm
