Mithilfe von Griffen für Druckleitungen, Anschlussstücke und Ausbauteile können Sie ein komponentenbasiertes Druckleitungsnetz im Höhenplan bearbeiten.

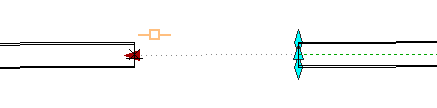

Wenn Sie Griffe verwenden, um eine Druckleitungsnetz-Komponente zu einer offenen Verbindung einer anderen Komponente zu verschieben, wird neben dem Cursor ein Symbol
angezeigt, sobald die beiden Komponenten so nahe beieinander liegen, dass sie verbunden werden können. Wenn Sie bei Anzeige dieses Symbols den Cursor loslassen, werden die beiden Druckleitungsnetz-Komponenten miteinander verbunden. Dieses Verhalten gilt für alle Komponenten und Komponententypen, sofern sich die beiden Komponenten im selben Druckleitungsnetz befinden.
Spezifische Druckleitungsgriffe werden in jeder Abbildung rot dargestellt.

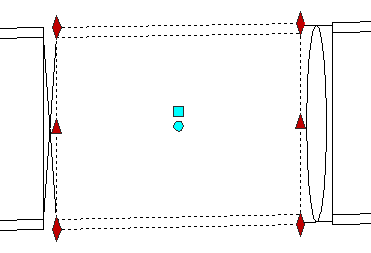

Ändern der Höhe an Oben, Mitte und Unten von Druckleitung
Mit diesen Griffen können Sie Druckleitungssegmente nach oben und unten verschieben. Diese Griffe befinden sich an den Anfangs- und Endpunkten der Haltung.
Verlängern der Druckleitung
Mit diesen Griffen kann die Haltung verkürzt oder verlängert werden, wobei die Neigung beibehalten wird. Diese Griffe befinden sich an den Anfangs- und Endpunkten der Haltung. Wenn Sie mithilfe dieser Griffe die Haltungslänge bearbeiten, ändern sich die 2D- und 3D-Längen des Druckleitungssegments. Diese Griffe werden auf offenen Verbindungen angezeigt.

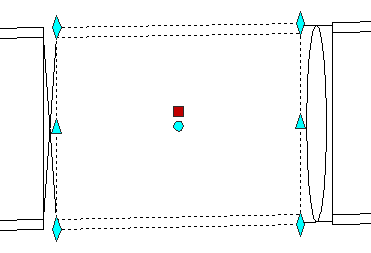

Position
Dieser Griff ermöglicht das Trennen der Haltung (falls eine Verbindung besteht) und ein Verschieben.

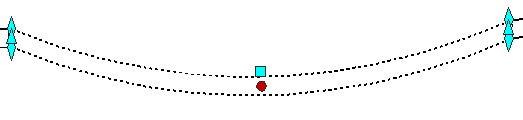

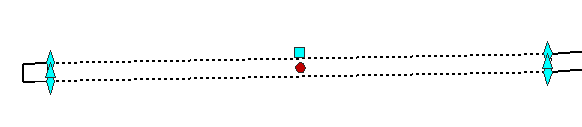

Bogenhaltung
Dieser Griff ermöglicht das Konvertieren einer geraden Haltung in einen Bogen, der aus Segmenten einer bestimmten Länge besteht, die der Standardlänge für diese Druckleitung entspricht.
Klicken Sie und ziehen Sie den Griff der Bogenhaltung, um einen Bogen zu erstellen.

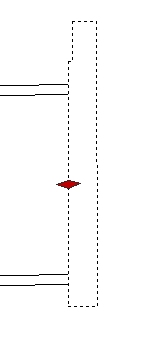

Horizontale Krümmer: Höhe
Dieser Griff ermöglicht das Ändern der Höhe von horizontalen Krümmern. Wenn der Positionsgriff verschoben wird, bleiben Druckleitungen verbunden und die 3D-Längen der verbundenen Haltungen ändern sich.
Vertikale Krümmer: verschieben
Dieser Griff ermöglicht das Verschieben vertikaler Krümmer entlang der Druckleitung. Wenn der vertikale Krümmer entlang einer Haltung verschoben wird, bleibt die andere angeschlossene Haltung verbunden und die zugehörige Richtung und Länge ändern sich. Der ausgewählte vertikale Krümmer kann nicht über eine andere Druckleitungsnetz-Komponente hinaus verschoben werden.
Ausbauteil:Höhe
Dieser Griff ermöglicht das Verschieben eines Ausbauteils nach oben und unten (Höhenänderung). Angeschlossene Haltungen werden zusammen mit dem Ausbauteil verschoben.
Ausbauteil:verschieben
Mit diesen Griffen können Sie ein Ausbauteil entlang einer Druckleitung verschieben. Das ausgewählte Ausbauteil kann nicht über eine andere Druckleitungsnetz-Komponente hinaus verschoben werden.
