Registerkarte Inhalt (Dialogfeld Gleisverbindung erstellen)

Verwenden Sie die Registerkarte Inhalt, um den Typ sowie andere Parameter der Weichen zu definieren, die für die Gleisverbindung erstellt werden sollen.

Inhaltskatalog

: Gibt den Katalog an, der zum Erstellen der Weichen in der Gleisverbindung verwendet werden soll. Wählen Sie einen Eintrag aus der Dropdown-Liste aus, oder klicken Sie auf , um das Dialogfeld Weichenkatalog anzuzeigen, in dem Sie einen anderen Katalog laden können. Diese Dateien werden vorgabemäßig unter C:\ProgramData\Autodesk\C3D 2022\deu\Data\Railway Design Standards\Turnout\ gespeichert.
Wenn Sie die Gleisverbindung aus einer vorhandenen Weiche erstellen, ist dieser Abschnitt abgeblendet und nicht verfügbar.

Weicheninhalt auf Stammgleis

Gibt den Weicheninhalt für die erste ausgewählte Achse an. Wenn Sie die Gleisverbindung aus einer vorhandenen Weiche erstellen, ist dieser Abschnitt abgeblendet und nicht verfügbar.

Weichentyp

Gibt den Weichentyp an:

Simple
Gleichseitig

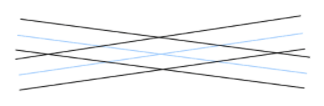

Kreuzen

Filter (Winkeltangente)

Gibt den Winkel der Weiche an. Kleinere Winkel erzeugen graduellere Weichen.

Modell

Gibt das Modell der Weiche an. Die verfügbaren Modelle im angegebenen Winkel in der Weichenkatalogdatei werden in der Dropdown-Liste angezeigt.

Richtung/Seite

Gibt die Richtung an, entweder vorwärts oder rückwärts, je nach Station der Achse. Sie können die Richtung und die Seite mithilfe eines Griffs anpassen, nachdem die Weiche erstellt wurde. Weitere Informationen finden Sie unter So bearbeiten Sie Schienenweichen mithilfe von Griffen.

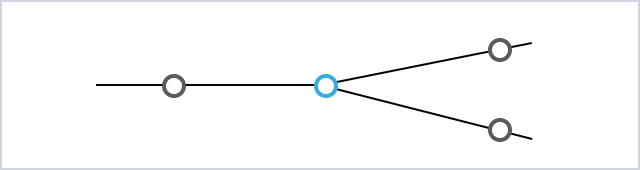

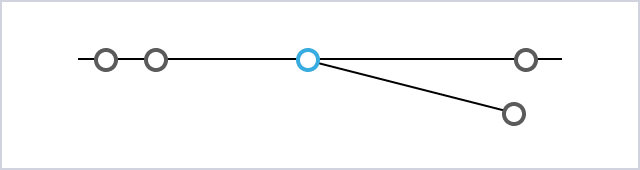

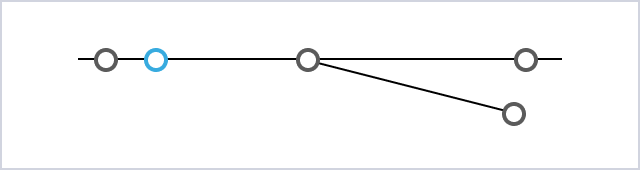

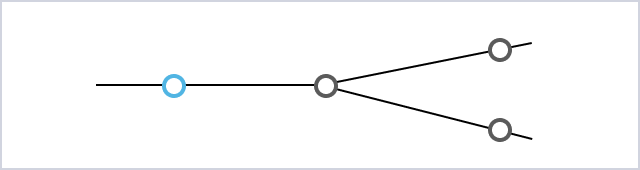

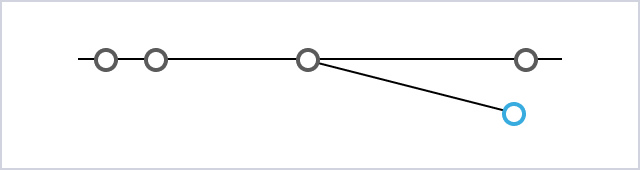

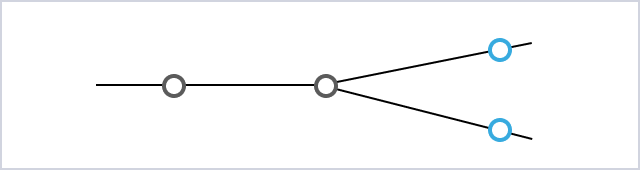

Einfügepunkt
