Dieser Abschnitt beschreibt die Drehachsen-Drehpunktmethoden, die in Autodesk Civil 3D unterstützt werden.
Anmerkung: Die Berechnungen der Querneigungsdrehachse werden nur auf Stationen durchgeführt, die in der Querneigungsbogengruppe enthalten sind. Dazu zählen alle Achsstationen, die zwischen den kritischen Stationen von Normalbankett Ende/Dachprofil Ende und Normalbankett Anfang/Dachprofil Anfang liegen.
Jedes Thema enthält die folgenden Abbildungen:
- Eine Reihe von Querschnitten, die das Verhalten des Querschnitts an den wichtigsten Punkten zeigen. Das Symbol
kennzeichnet die Drehpunkte in den einzelnen Fällen. - Eine typische Querneigungsansicht für die einzelnen Fälle. Die farbigen und gestrichelten Linien in der Querneigungsansicht entsprechen den Punkten in den Querschnitten.
Anmerkung: Sofern nicht anders angegeben, wird in allen Querneigungsdiagrammen eine Rechtskurve gezeigt.

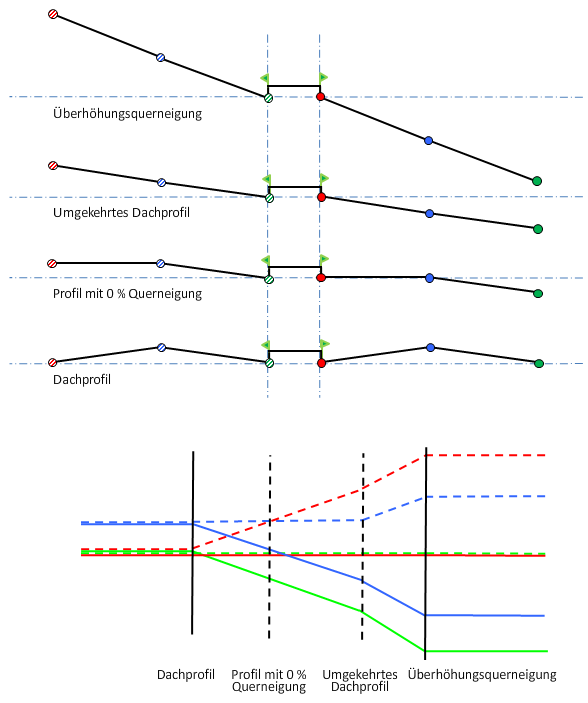

Beispiel für ein Querneigungsdiagramm
