So erstellen Sie senkrecht Punkte

Interpoliert einen Punkt entlang einer Kontrolllinie oder eines Objekts senkrecht zu einem bestimmten Punkt.

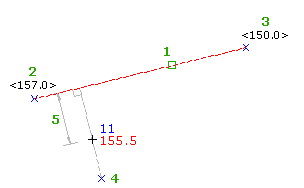

Erstellen Sie einen interpolierten Punkt, der lotrecht zu einer Linie ist, indem Sie ein Objekt (1) auswählen, das zwei Festpunkte (2) und (3) hat.

1. Wählen Sie Einstellungen, und erstellen Sie Stile, Layer, Punktgruppen und Beschreibungsschlüssel.
2. Registerkarte Start Gruppe Geländedaten erstellen Menü Punkte Punkte erstellen - Interpolieren Senkrecht
3. Geben Sie den Interpolationsbereich mit einem der folgenden Schritte an:
   • Wählen Sie einen Punkt in der Zeichnung aus und geben Sie für den ersten Punkt eine Höhe ein. Geben Sie den zweiten Punkt an und geben Sie dann entweder D ein, um den Höhenunterschied zwischen den zwei Punkten festzulegen, oder geben Sie S ein, um die Neigung (Verhältnis) vom ersten zum zweiten Punkt festzulegen.
   • Legen Sie den Punkt mithilfe von transparenten Befehlen fest.
   • Geben Sie H (für Höhe) ein, und wählen Sie einen Bogen, eine Linie, eine Elementkante, eine Parzellenlinie oder eine Polylinie aus. Geben Sie die Position für den senkrechten Punkt ein und legen Sie dann den Versatzabstand fest, indem Sie entweder die Entfernung eingeben, einen Punkt auswählen oder transparente Befehle verwenden.
4. Geben Sie eine Beschreibung ein, oder drücken Sie die EINGABETASTE, um die Beschreibung zu überspringen.
