Verwenden Sie diese Registerkarte zum Definieren der Darstellung des Anschlussstücks in einer 2D-Draufsicht.
Anschlussstück
Anschlussstücke können in der Draufsicht durch ihre Mittellinie oder durch ein Blocksymbol dargestellt werden.

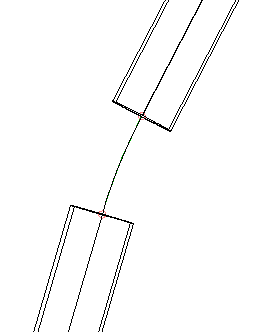

- Als Mittellinie anzeigen
-
Zeigt das Anschlussstück als Mittellinie des Blocks an, der im Druckleitungsnetz-Katalog definiert ist.

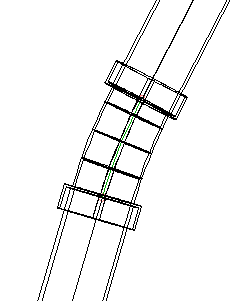

- Als katalogdefinierten Block anzeigen
-
Zeigt das Anschlussstück unter Verwendung des im Druckleitungsnetz-Katalog definierten Blocks an.
- Als benutzerdefinierten Block anzeigen
-
Zeigt das Anschlussstück unter Verwendung eines benutzerdefinierten Blocks an. Die folgenden Optionen sind verfügbar:
- Blockname: Gibt den Namen des als Anschlussstücksymbol zu verwendenden Blocks an. Sie können einen Block aus der aktuellen Zeichnung auswählen oder der Zeichnung einen Block hinzufügen, indem Sie eine Zeichnungsdatei wählen. Eine Vorschau des Blocks wird in der Gruppe auf der rechten Seite angezeigt.
- Anpassen von Blöcken für vertikale Krümmer: Gibt den Namen des Blocks an, der zur Darstellung vertikaler Krümmer in der Draufsicht verwendet werden soll. Aktivieren Sie das Kontrollkästchen, und wählen Sie einen zu verwendenden Block aus. Eine Vorschau des Blocks wird in der Gruppe auf der rechten Seite angezeigt.
- Größenoptionen:
- Zeichnungsmaßstab verwenden: Bei Auswahl dieser Option werden die in den Feldern des X- und Y-Werts angegebenen Werte (Zoll bzw. Millimeter, wenn die lineare Einheit der Zeichnung auf Fuß bzw. Meter gesetzt ist) mit dem Zeichnungsmaßstab multipliziert, um die Größe des in der Zeichnung angezeigten Anschlussstücksymbols zu ermitteln. Verwenden Sie diese Einstellung, wenn Sie mit Beschriftungssymbolen arbeiten.
- Festen Maßstab verwenden: Bei Auswahl dieser Option wird das Gruppenfeld Fester Maßstab aktiviert. Das Anschlussstücksymbol wird anhand der X-, Y- und Z-Parameter des festen Maßstabs skaliert.
- Größe in absoluten Einheiten verwenden: Bei Auswahl dieser Option sind die in den Feldern des X- und Y-Werts angegebenen Werte (Zoll bzw. Millimeter, wenn die lineare Einheit der Zeichnung auf Fuß bzw. Meter gesetzt ist) die absoluten Werte der linearen Einheit der Zeichnung.
- Größenangabe in Prozent des Bildschirms verwenden: Bei Auswahl dieser Option sind die in den Feldern des X- und Y-Werts angegebenen Werte Prozentsätze der Zeichnungsbildschirmgröße. Die Größe des in der Zeichnung angezeigten Anschlussstücksymbols ist immer der angegebene Prozentsatz der Zeichnungs-Bildschirmgröße.
- Festen Maßstab von Komponentengröße verwenden: Bei Auswahl dieser Option wird das Gruppenfeld Fester Maßstab aktiviert. Das Anschlussstücksymbol wird anhand der X-, Y- und Z-Parameter basierend auf der Objekt-Komponentengröße skaliert.
