Drahtschneiden-Beispiel Teil 7: Hinzufügen eines Verjüngungswinkels

Dieses Beispiel zeigt, wie Sie einem Drahterodier-Bauteil einen Schrägenwinkel hinzufügen.

1. Öffnen Sie das die Gruppe Feature-Baum, klicken Sie mit der rechten Maustaste auf das Feature die1 unter Setup1, und wählen Sie Eigenschaften.

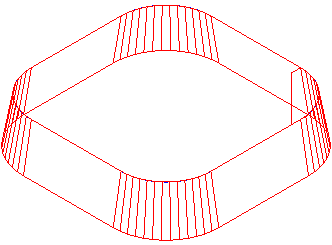

2. Im Eigenschaften-Dialog für die1:
   1. Wählen Sie Konstant.
   2. Wählen Sie für den Schrägentyp Links aus.
   3. Geben Sie einen Grad.von 10 als Verjüngungswinkel ein.
   4. Klicken Sie auf Übernehmen.
3. Klicken Sie auf Registerkarte Ansicht > Gruppe Sichtbarkeit > Menü ausblenden > Rohteil ausblenden.

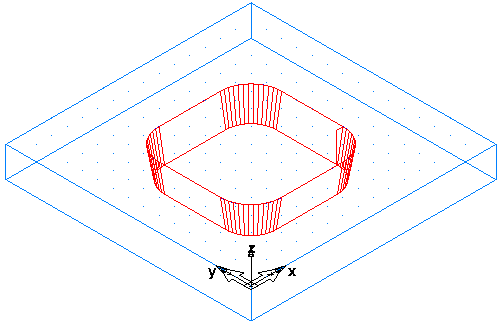

4. Klicken Sie auf Registerkarte Ansicht > Gruppe Ansichten > Menü Iso Ansicht > Isometrie.

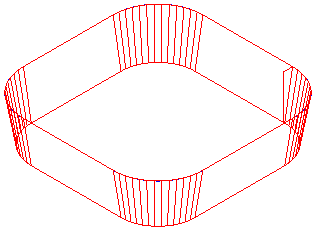

5. Kehren Sie zum Eigenschaften-Dialog zurück, setzen Sie den Schrägentyp auf Rechts und klicken Sie auf Übernehmen.



6. Setzen Sie den Gewindetyp wieder auf Links zurück und klicken Sie auf OK, um den Eigenschaften-Dialog zu schließen.
7. Klicken Sie auf Registerkarte Start > Gruppe Simulation > Menü Sim. Modus > 3D, um den Simulationstyp zu ändern.

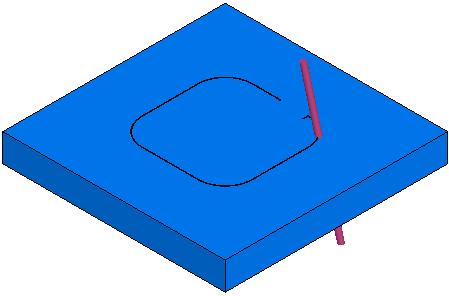

8. Klicken Sie in der Symbolleiste Simulation auf Start , um mit der Simulation zu beginnen.



9. Klicken Sie auf Registerkarte Start > Gruppe Wählen & ändern > Auswählen > Einzel- oder Fangrahmenauswahl.

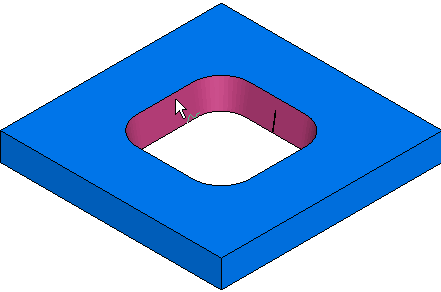

10. Klicken Sie in die Kurve, um den Teil des Rohteils auszublenden.



11. Klicken Sie auf Stop, um die Simulation zu beenden.
12. Klicken Sie auf Registerkarte Ansicht > Gruppe Sichtbarkeit > Zeigen Menü > Rohteil anzeigen.
