Drahterodieren-Beispiel Teil 3: Erstellen des Profils

Dieser Schritt definiert das Profil.

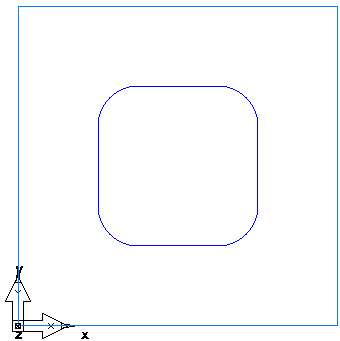

1. Wählen Sie Konstruktion-Registerkarte > Profile Gruppe > Andere Methoden > Rechteck aus.
2. Im Dialogfeld Abmessungen:
   • Wählen Sie Ecke, Breite und Höhe nutzen aus.
   • Setzen Sie die Eckpunkte auf 1, 1 und 0.
   • Geben Sie eine Eckenradius von 0.5 ein.
   • Geben Sie eine Breite von 2.0 ein.
   • Geben Sie eine Höhe von 2.0 ein.
   • Klicken Sie auf OK.
