Belastungen - Referenz

Zugriff

Klicken Sie in der Multifunktionsleiste auf der Registerkarte Belastungsanalyse Gruppe Belastungen auf einen Belastungstyp.

oder

Klicken Sie im Browser mit der rechten Maustaste auf den Knoten Belastungen , und wählen Sie einen Typ aus.

Belastungstypen

Kraft

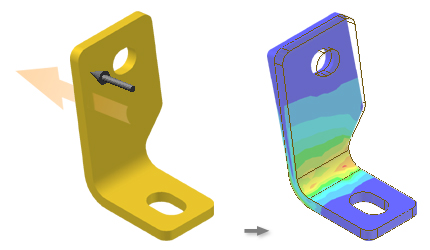

Weist den ausgewählten Flächen, Kanten oder Scheitelpunkten eine Kraft der angegebenen Größe zu. Bei Auswahl mehrerer Objekte ist die Auswahl auf den Typ Ihrer ersten Auswahl eingeschränkt.

Lagerbelastung

Lagerbelastungen unterscheiden sich erheblich hinsichtlich der Größe und der Richtungen der Kräfte, die sie unterstützen können. Kräfte können überwiegend axial (Axiallager) oder radial sein.

Schwerkraft

Diese Schwerkraftbelastung kann lotrecht zur Fläche sein und die entsprechende Größe aufweisen.

Druck

Wendet eine Druckbelastung an.

Drehmoment

Drehmomentbelastungen werden um die Achse und senkrecht zur Fläche angewendet.

Externes Kraftmoment

Wendet eine lotrechte oder eine gerichtete Kraft an. Eine lotrechte Kraft wird senkrecht zur Fläche und mit dem Amplitudenwert angewendet.

Körper

Die Registerkarte Linear definiert eine lineare Beschleunigung für das Modell. Die Registerkarte Winkel definiert die Winkelgeschwindigkeit oder die Winkelbeschleunigung für das Modell.

Optionen

Nur die entsprechenden Optionen sind für die einzelnen Belastungstypen verfügbar.

des Projekts verwenden

Legt die Fläche, die Kante oder den Scheitelpunkt fest, auf die/den die Belastung wirken soll.

Flächen

Legt eine Fläche für die Belastung fest. Für Lagerbelastungen sind zylindrische Flächen die einzige gültige Eingabe.

Richtung

Gibt die Richtung der Last an. Die Standardrichtung ist lotrecht zur ausgewählten Fläche mit dem Größenwert. Größen werden der Fläche zugewiesen.

Die Richtungsauswahl ist automatisch aktiv und unterstützt die Auswahl von Geometrie zur Definition des Vektors.

Die Richtungsauswahl ist automatisch aktiv und unterstützt die Auswahl von Geometrie zur Definition einer anderen Belastungsrichtung.

Mit dem Befehl Richtung umkehren wird die Richtung des ausgewählten Vektors umgekehrt.

Wenn für Schwerkraftbelastungen eine Kante ausgewählt ist, werden die Belastungen parallel zur ausgewählten Kante angewendet.

Für Lagerbelastungen ist die Axialrichtung vorgegeben. Sie können eine alternative Richtung mit Vektorkomponenten oder einer Geometrieauswahl festlegen.

Für Belastungen des Körpers gibt die Registerkarte Linear den Beschleunigungsvektor an. Wendet einen lotrechten Vektor mit dem Größenwert senkrecht zur Fläche an. Belastungen werden parallel zu ausgewählten Kanten angewendet.

Für Belastungen des Körpers gibt die Registerkarte Winkel die Richtung der Winkelgeschwindigkeit und der Winkelbeschleunigung an. Ein lotrechter Vektor wird senkrecht zur Fläche und mit dem Größenwert zugewiesen.

Größe

Gibt die Größe der Belastung an.

Externer Punkt (externe Belastung)

Gibt die X-, Y- und Z-Komponenten für die Position des externen Kraftmoments an.

Position (Belastungen des Körpers)

Sie können die Position der anfänglichen Geschwindigkeits- und/oder Beschleunigungsauswahl ändern und die angegebene Ausrichtung beibehalten. Wählen Sie einen Scheitelpunkt. Die ausgewählte Position wird gemeinsam für die Auswahlen von Geschwindigkeit und Beschleunigung verwendet.

(Weitere Optionen)

Erweitert das Dialogfeld, um weitere Steuerelemente zur Definition des Belastungsvektors und zur Steuerung der Zeichenanzeige einzublenden.

Vektorkomponenten verwenden

Aktiviert die Vektorsteuerungen, um den Belastungsvektor genauer definieren zu können. Geben Sie die Größe der entsprechenden Vektorkomponenten für Folgendes an:

Vektorkomponenten

• Fx = X-Komponente
• Fy = Y-Komponente
• Fz = Z-Komponente

Vektorkomponenten

• Fx = X-Komponente
• Fy = Y-Komponente
• Fz = Z-Komponente

Vektorkomponenten

• X-Komponente
• Y-Komponente
• Z-Komponente

Zeichen einblenden

Ist diese Option aktiviert, wird das Belastungszeichen im Grafikbereich angezeigt.

Skalierung

Gibt den Maßstab für das Belastungszeichen an. Sie können die Zeichengröße vergrößern oder verkleinern.

Legt die Farbe für das Belastungszeichen fest.

Name

Legt einen Namen für die Belastung fest. Der eingegebene Name wird im Browser angezeigt.
