Durch den Rohreinfügungsbereich wird bestimmt, wie ein Rohr-, Leitungs- oder Schlauchsegment in ein Fitting eingepasst wird. Da kein Einfügung vorliegt, ist der Standardeinfügungsbereich für in Anschweißstilen verwendeten Komponenten 0. Dasselbe gilt für Dichtungen. Für Kabelkanalbauteile und Fittings gemäß Industrienorm ist die Platzverfügbarkeit im Inhaltscenter bereits festgelegt. Bei benutzerdefinierten Fittings und Kabelbauteilen wird die Einfügungsbereichsposition mithilfe des Befehls Rohre und Leitungen - Entwurf definiert.
- Wenn zwei erstellte Fittings verbunden werden, wird die maximale Platzverfügbarkeit ( MaxEP ) des Fittings mit Aufnahmeverbindung berücksichtigt, sofern die Fittings kompatibel sind. Andernfalls wird der MaxEP-Wert das Basis-Fittings verwendet.
- Wenn ein Fitting mit einem Kabelkanalbauteil oder einer Autodesk Inventor-Standardkomponente verbunden wird, wird vorgabegemäß die minimale Platzverfügbarkeit ( MinEP ) und die maximale Platzverfügbarkeit (MaxEP) des Fittings angewendet, um sicherzustellen, dass die Platzverfügbarkeit innerhalb des festgelegten Bereichs liegt. Abhängig vom im Stil festgelegten minimalen Inkrementwert muss das Rohrende zwischen den Werten für MinEP und MaxEP des verbundenen Fittings liegen.
Wie wird beim Erstellen benutzerdefinierter Rohr- und Leitungsbauteile der Einfügungsbereich definiert?
Der Befehl Rohre und Leitungen - Entwurf enthält drei Optionen zum Festlegen des Bereichs für den Einfügungsbereich für benutzerdefinierte Kabelkanalbauteile oder Fittings.
|
Fest |
Der Wert für MaxEP ist der Abstand vom Verbindungspunkt zum MaxEP-Punkt entlang der Verbindungsachse. Dieser Abstand kann nur mit dem Befehl Rohre und Leitungen - Entwurf geändert werden. |
|
Verhältnis |
Der Wert für MaxEP wird als Prozentwert der Nenngröße angegeben. Der eigentliche MaxEP-Wert für jeden Nenndurchmesser ist das Produkt des Verhältnisses mal Nenndurchmesser. |
|
Maximaler Einfügungsbereich |
Der zugewiesene MaxEP-Wert wird durch einen Arbeitspunkt auf der Verbindungsachse bestimmt. Der MaxEP-Arbeitspunkt kann ein vorhandener Arbeitspunkt sein oder an einem Schnittpunkt einer festgelegten ebenen Fläche mit der Verbindungsachse erstellt werden. |
Der MinEP-Wert entspricht einem Prozentsatz des MaxEP-Werts. Beachten Sie Folgendes:
- Unter MaxEP versteht man den Abstand zwischen einem Verbindungspunkt und dem MaxEP-Punkt.
- Unter MinEP versteht man den Abstand zwischen einem Verbindungspunkt und MinEP.
- Der Bereich für den Einfügungsbereich (von MinEP bis MaxEP) wird grafisch dargestellt.
- Der angezeigte Bereich wird beim Ändern der Werte für MinEP und MaxEP dynamisch aktualisiert.
Welche Einfügungsbereichstypen werden zum Bearbeiten von Verbindungen verwendet?
Wenn Sie die Verbindungen zwischen Fittings und Komponenten bearbeiten, um weitere Änderungen der Rohr- oder Leitungsbaugruppe durchzuführen, stehen im Dialogfeld Verbindungen bearbeiten die folgenden Kupplungstypen zur Verfügung:
|
Freies Fitting |
Wenn das freie Fitting oder die Komponente in der ausgewählten Verbindung eine Aufnahmeverbindung ist, wird die Kupplungsdefinition des freien Fittings bzw. der Komponente beibehalten. Andernfalls wird die Einfügungsbereichsdefinition des Basis-Fittings oder der Basiskomponente verwendet. |
|
Basis-Fitting |
Wenn das freie Fitting oder die Komponente in der ausgewählten Verbindung eine Steckverbindung ist, wird die Kupplungsdefinition des freien Fittings bzw. der Komponente beibehalten. Andernfalls wird die Einfügungsbereichsdefinition des Basis-Fittings oder der Basiskomponente verwendet. |
|
Neutral |
Gibt eine neutrale Einfügungsbereichsposition für die ausgewählte Verbindung an. Der MinEP- und MaxEP-Wert der verbundenen Fittings und Komponenten wird ignoriert. |
Zusätzlich zu den verfügbaren Einfügungsbereichstypen können Sie einen Abstand angeben, um den die freien Rohr- oder Leitungsenden in der Routenskizze gekürzt oder verlängert werden. Sie erhalten so den korrekten Einfügungsbereich für Rohr- und Leitungssegmente mit verbundenen Fittings. Die gekürzten oder verlängerten Rohr- bzw. Leitungssegmente müssen der minimalen und maximalen Segmentlänge entsprechen, die im aktiven Rohr- und Leitungsstil definiert ist.
Wie wird der MaxEP-Wert durch einen Arbeitspunkt oder eine Arbeitsebene definiert?
Wenn Sie den MaxEP-Wert für die erstellten Rohr- und Leitungsbauteile definieren, verwenden Sie zumeist die folgende, im Bauteil verfügbare Geometrie:
- Ein Arbeitspunkt auf der Verbindungsachse. Der MaxEP-Wert entspricht dem Abstand zwischen dem Verbindungspunkt und dem ausgewählten Arbeitspunkt.
- Eine Arbeitsebene, die die Verbindungsachse schneidet. Der MaxEP-Wert entspricht dem Abstand zwischen dem Verbindungspunkt und dem Schnittpunkt.
Sie können auch Arbeitspunkte außerhalb der Verbindungsachse verwenden, hiervon wird jedoch abgeraten. Wenn derartige Arbeitspunkte verwendet werden, berechnet Autodesk Inventor den lotrechten Ursprung des Arbeitspunkts auf der Verbindungsachse. Als MaxEP-Wert wird dann der Abstand zwischen dem Verbindungspunkt und dem lotrechten Ursprungspunkt verwendet.

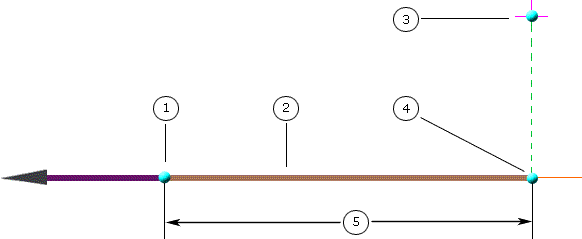

Der folgende planare Entwurf veranschaulicht die Definition des MaxEP-Werts anhand eines außerhalb der Verbindungsachse gelegenen Arbeitspunkts:
1 - Verbindungspunkt; 2 - Verbindungsachse und Richtung; 3 - Arbeitspunkt außerhalb der Verbindungsachse; 4 - Lotrechter Ursprung des Arbeitspunkts; 5 - MaxEP
