Verwenden Sie die Option Analyse der Bewegungslasten zum Importieren von exemplarbasierten Bewegungslasten, die in der dynamischen Simulationsumgebung erstellt wurden. Nur Bauteile, die eindeutige Körper sind und den nachfolgenden Kriterien entsprechen, werden für den Transfer von Bewegungslasten unterstützt:
- Das Bauteil darf an kein anderes Bauteil angeschweißt sein.
- Nur Bauteilexemplare der obersten Ebene und flexible Unterbaugruppen können mit Exportieren nach FEM übertragen werden. Der Export nach FEM erfolgt in der dynamischen Simulationsumgebung.
- Die Analyse ist auf ein einzelnes Bauteilexemplar und einen einzelnen, in der dynamischen Simulation angegeben Zeitschritt beschränkt. Andere Körper werden automatisch ausgeschlossen. Alle Begrenzungsbedingungen werden aus der dynamischen Simulation importiert.
- Der Zeitschritt wird in Sekunden angegeben. Es wird eine Null vorangestellt. In Extramsituationen kann die wissenschaftliche Notation verwendet werden.
- Es können mehrere Simulationen erstellt werden, die auf dasselbe Exemplar verweisen und denselben Zeitschritt verwenden.
- Baugruppenelemente werden bei der Durchführung einer isolierten Belastungsanalysesimulation berücksichtigt.
Kriterien für Bewegungslasten
- Ist die Option Analyse der Bewegungslasten aktiviert und keine Komponente angegeben, werden Sie zur Auswahl einer Komponente aufgefordert.
- Ist kein Zeitschritt angegeben, wird in der Dropdown-Liste Kein Zeitschritt ausgewählt angezeigt.
- Sind für eine angegebene Komponente während der Aktualisierung einer dynamischen Simulation nicht genügend Flächen definiert, wird das Exemplar aus der Exportliste entfernt. Sie werden aufgefordert, ein neues Bauteil auszuwählen oder die Lastdefinition in der dynamischen Simulation abzuschließen.
Meldungen wegen unvollständiger Definition
Exportieren Sie zunächst die Lasten aus der dynamischen Simulationsumgebung. Geben Sie dann in der Belastungsanalyseumgebung an, dass Bewegungslasten in die Simulation aufgenommen werden sollen. Exportieren Sie die Bewegungsbelastungen der einzelnen Bauteile separat.
Analysieren der Bewegungslasten für ein Bauteil in einer Baugruppe
- Für eine neue Simulation klicken Sie in der Multifunktionsleiste auf Registerkarte Belastungsanalyse
Gruppe Verwalten Simulation erstellen
. Für eine vorhandene Simulation klicken Sie im Browser mit der rechten Maustaste auf den Simulationsknoten und wählen Simulationseigenschaften bearbeiten
Das Dialogfeld Simulationseigenschaften wird angezeigt.

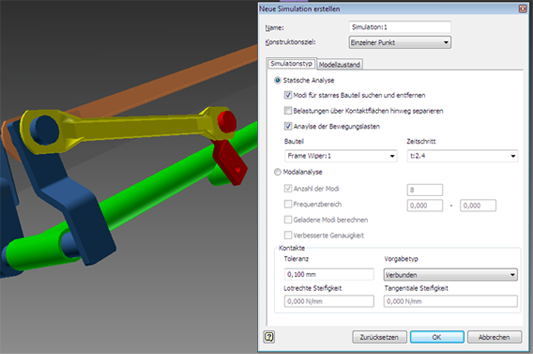

. - Aktivieren Sie im Dialogfeld Simulationseigenschaften auf der Registerkarte Simulationstyp die Option Analyse der Bewegungslasten. Es werden zusätzliche Steuerelemente aktiviert.
- Wählen Sie das Bauteil aus der verfügbaren Liste aus.
- Wählen Sie in der Liste der in dynamischen Simulationen generierten Zeitschritte den gewünschten Zeitschritt aus.
- Klicken Sie auf OK.
Bei Bedarf wird für die ausgewählte Komponente wird eine neue Simulation erstellt. Alle mit dem Exemplar in Zusammenhang stehenden entsprechenden Lasten werden in den Ordner Lasten im Browser eingefügt.
- Schließen Sie die Definition der Simulation ab.
- Für eine vorhandene Simulation, ändern Sie die Simulationsparameter je nach Bedarf.
- Führen Sie die Simulation aus.
