Die Regelgruppe AutoExtractSoftSplit führt Versorgungsnetzwerk-Linien zusammen.
- AutoExtractSoftSplit_BD
- AutoExtractSoftSplit_AD
- AutoExtractSoftSplit_BU
- AutoExtractSoftSplit_AU

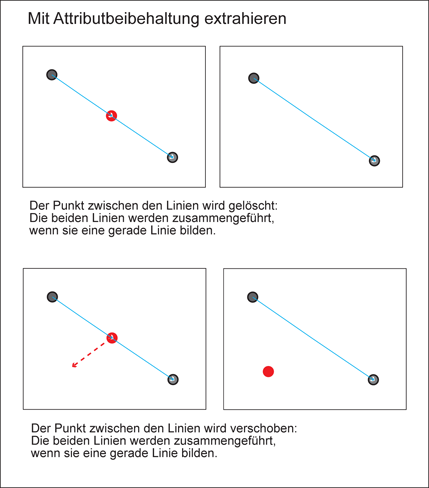

Fall 1: Zusammenführen von Linien, wenn der Punkt dazwischen gelöscht wird. Im folgenden Fall verwenden sie das gleiche Attribut. Die Geometrien sind so beschaffen, dass die beiden Linien das Ergebnis einer Teilung mit Attributbeibehaltung sein könnten.
Fall 2: Zusammenführen von Linien, wenn der Punkt dazwischen verschoben wird. Im folgenden Fall verwenden sie das gleiche Attributobjekt. Die Geometrien sind so beschaffen, dass die beiden Linien das Ergebnis einer Teilung mit Attributbeibehaltung sein könnten. Durch diese Aktion werden die Linien vom verschobenen Punkt getrennt.
Die Regelgruppe findet Anwendung auf Versorgungsnetzwerkpunkt-Objektklassen.
AutoExtractSoftSplit_BD
|
Name |
AutoExtractSoftSplit_BD |
|
Klassifizierung |
Optionale Objektregel |
|
Speicherort |
Assembly: Autodesk.Map.IM.Utilities.dll Klassenname: Autodesk.Map.IM.Utilities.FeatureRules.UtilityPointFeatureRules |
|
Typ |
Clientseitig Before Delete (BD). Ist System. Ist Zeile. |
|
Beschreibung |
Führt mit Attributbeibehaltung geteilte Linien zusammen, wenn der Punkt gelöscht wird |
|
Abhängigkeit |
Element einer Regelgruppe. |
AutoExtractSoftSplit_AD
|
Name |
AutoExtractSoftSplit_AD |
|
Klassifizierung |
Optionale Objektregel |
|
Speicherort |
Assembly: Autodesk.Map.IM.Utilities.dll Klassenname: Autodesk.Map.IM.Utilities.FeatureRules.UtilityPointFeatureRules |
|
Typ |
Clientseitig After Delete (AD). Ist System. Ist Zeile. |
|
Beschreibung |
Führt mit Attributbeibehaltung geteilte Linien zusammen, wenn der Punkt gelöscht wird |
|
Abhängigkeit |
Element einer Regelgruppe. |
AutoExtractSoftSplit_BU
|
Name |
AutoExtractSoftSplit_BU |
|
Klassifizierung |
Optionale Objektregel |
|
Speicherort |
Assembly: Autodesk.Map.IM.Utilities.dll Klassenname: Autodesk.Map.IM.Utilities.FeatureRules.UtilityPointFeatureRules |
|
Typ |
Clientseitig Before Update (BU). Ist System. Ist Zeile. |
|
Beschreibung |
Führt mit Attributbeibehaltung geteilte Linien zusammen, wenn der Punkt gelöscht wird |
|
Abhängigkeit |
Element einer Regelgruppe. Wenn Sie die Regelgruppe MoveConnectedLines aktiviert haben, müssen Sie AutoExtractSoftSplit_BU und AutoExtractSoftSplit_AU deaktivieren. |
AutoExtractSoftSplit_AU
|
Name |
AutoExtractSoftSplit_AU |
|
Klassifizierung |
Optionale Objektregel |
|
Speicherort |
Assembly: Autodesk.Map.IM.Utilities.dll Klassenname: Autodesk.Map.IM.Utilities.FeatureRules.UtilityPointFeatureRules |
|
Typ |
Clientseitig After Update (AU). Ist System. Ist Zeile. |
|
Beschreibung |
Führt mit Attributbeibehaltung geteilte Linien zusammen, wenn der Punkt gelöscht wird |
|
Abhängigkeit |
Element einer Regelgruppe. Wenn Sie die Regelgruppe MoveConnectedLines aktiviert haben, müssen Sie AutoExtractSoftSplit_BU und AutoExtractSoftSplit_AU deaktivieren. |
