Verwenden Sie die Einstellungen für die Labelplatzierung und -ausrichtung, um die Labelposition relativ zur Objektgeometrie festzulegen. Diese Einstellungen legen die Position eines Textfelds in Bezug auf einen Start-, Mittel- oder Endpunkt des Objekts fest.
Datenmodell: Definieren der Labelposition und -ausrichtung
Werte für die Positionierung geben die Position der Textfeldeinfügemarke relativ zum Objekt an.
Klicken Sie auf den Start-, Mittel- oder Endpunkt auf der Linie, um einen Platzierungspunkt für das Objekt (Referenz) festzulegen:
- Bei Linien, die aus mehreren Segmenten bestehen, ist die Mitte der Mittelpunkt des mittleren Segments (bei ungerader Segmentanzahl) oder des Segments vor diesem Segment (bei gerader Anzahl von Segmenten).
- Bei Punkten ist die Referenz der Punkt.
- Bei Polygonen ist die Referenz der Mittelpunkt.
Wählen Sie im Dialogfeld Labeleigenschaften einen der beiden folgenden Versatzwerte für die Positionierung aus:
- Absolut : Gibt die Position der Textfeldeinfügemarke relativ zum geografischen Norden und Osten an
- Relativ : Gibt die Position der Textfeldeinfügemarke relativ zu einer Linie an, die lotrecht zur Objektrichtung ist.
Gebe Sie Hochwerte und Rechtswerte ein, um den Versatz vom Objektplatzierungspunkt zur Textfeldeinfügemarke festzulegen.

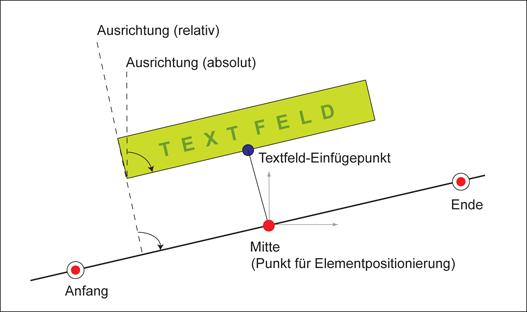

- Absolute Versatzwerte für die Abbildung oben sind beispielsweise: dY = - 1 (Rechtswert); dX = 2 (Hochwert).
- Relative Versatzwerte für die Abbildung oben sind beispielsweise:
ca. dY = 0 (Rechtswert); dX = 3 (Hochwert)
Ausrichtungswerte geben einen Drehwinkel für das Textfeld an. Wählen Sie eine der folgenden Optionen:
- Absolute Ausrichtung: Richtet zum geografischen Norden aus. Werte für die oben gezeigte Abbildung sind beispielsweise: ca. 90 Gon.
- Relative Ausrichtung: Richtet bezüglich einer lotrechten Linie zur Objektgeometrie aus. Werte für die Abbildung 22 sind beispielsweise: ca. 100 Gon. Für Punkte verweist dieser Wert auf eine mögliche gespeicherte Ausrichtung.
