Konstruktionsdialogfelder

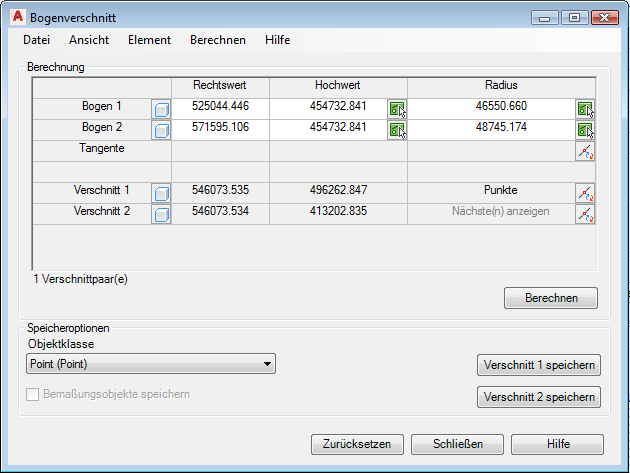

Im folgenden Dialogfeld Bogenverschnitt werden die Steuerelemente und Komponenten für die -Konstruktions- und Berechnungsbefehle angezeigt.

Anmerkung: Für datenbankbasierte Fachschalen .

Dialogfeld Konstruktion

Weißes Textfeld

Kann bearbeitet werden, um Werte zu ändern.

Graue Textfelder

Zeigen das Ergebnis einer Berechnung an.

Kontextmenüs

Klicken Sie im Konstruktionsdialogfeld mit der rechten Maustaste in ein Textfeld, um das Kontextmenü anzuzeigen.

Listenfeld Objektklasse

Gibt die Objektklasse für das berechnete Objekt (Punkt- oder Polylinien-Objektklasse) an. Die Liste enthält alle geeigneten Objektklassen im Arbeitsbereich, z. B. Punktobjektklassen, wenn das Ergebnis einen Punkt zurückgibt.

Wählt ein Element in der Zeichnung aus. Durch Klicken auf dieses Symbol wird die Karte angezeigt. Über dieses Symbol können auch Abstände gemessen werden (ausgenommen Winkel und orthogonale Projektionen).

Symbol umkehren. Je nach Kontext führt der Befehl zu einem dieser Vorgänge:

Ausrichtung eines Elements ändern

Zwischen zwei möglichen Ergebnissen wechseln

Algebraisches Zeichen ändern

Ergebnis oder Konstruktionselement hervorheben

Abszisse verschieben. Ändert oder bestimmt einen Abszissenwert in der Zeichnung.

Neu

Setzt alle Einträge zurück und startet eine neue Berechnung. Die Karte wird angezeigt, und Sie werden aufgefordert, die erforderlichen Elemente anzugeben.

Berechnen

Startet eine Berechnung, beispielsweise nach der Änderung von Parametern. Die Ergebnisse der Berechnung werden nicht in der Datenbank gespeichert, die Ansicht der Zeichnung wird jedoch aktualisiert.

Bereich Speicheroptionen

Speichert das Ergebnis der Berechnung.

Speichern

Speichert das Ergebnis in der Datenbank. Wenn eine Berechnung mehr als ein Ergebnis enthält, können Sie entweder Ergebnis 1 oder Ergebnis 2 speichern.

Bemaßungsobjekte speichern

Speichert automatisch die Bemaßungen für die berechneten Objekte. Für orthogonale Berechnungen und Bogenverschnitt verfügbar. Verwenden Sie die Koordinatenpunkt- und Bemaßungsoptionen, um die Bemaßungsobjektklassen festzulegen.

Diese Option ist nur in folgenden Fällen verfügbar:

  • Die Fachschale enthält die Bemaßungserweiterung.
  • Die Optionen Konstruktion und Bemaßung sind eingestellt und gespeichert.
Zurücksetzen

Setzt alle Einträge zurück und startet eine neue Berechnung.

Schließen

Schließt das Dialogfeld und beendet die Berechnung.

Statuszeile

Enthält Informationen über die Berechnung, z. B. Anzahl der Verschnitte oder Tangenten.
