Übung 1: Ändern des Druckers/Plotters für die Vorlage

Öffnen Sie eine vorhandene Kartensammlungs-Vorlage und passen Sie sie an, indem Sie den Drucker bzw. Plotter festlegen.

Anmerkung: Diese Informationen werden jedes Mal verwendet, wenn Sie eine Kartensammlung auf einen Plotter publizieren. Sie können diese Einstellungen nicht beim Drucken ändern.

So ordnen Sie einer Kartensammlungs-Vorlage einen Drucker bzw. Plotter zu

1. Öffnen Sie die Kartensammlungs-Vorlage 8.5x11.
   • Klicken Sie auf Öffnen Zeichnung.
   • Ändern Sie den Dateityp in Zeichnungsvorlage (*.dwt).

     Das AutoCAD Map 3D-Toolset wechselt automatisch zum Ordner Template.

   • Blättern Sie in der Liste der Vorlagen ein Stück nach unten.
   • Wählen Sie Map Book Template - 8.5x11 Classic.dwt aus.
   • Klicken Sie auf Öffnen.

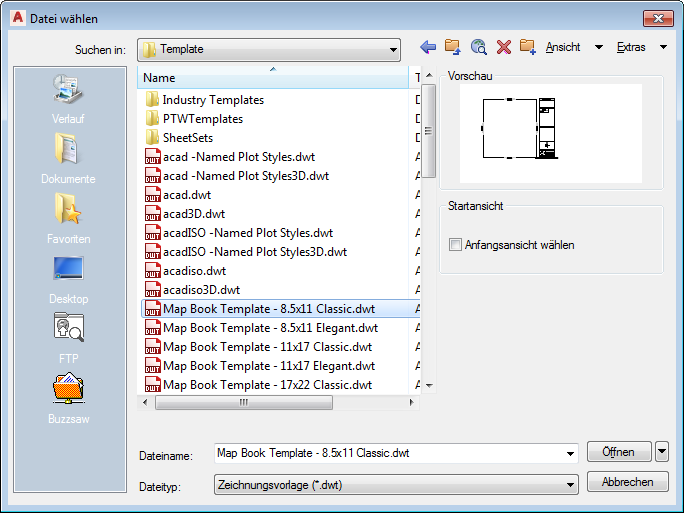

     Blättern Sie in der Liste der Vorlagen ein Stück nach unten, und wählen Sie die erste Kartensammlungs-Vorlage.

2. Verkleinern Sie die Vorlage bei Bedarf, um die gesamte Vorlage anzuzeigen. Klicken Sie auf Registerkarte AnsichtGruppe NavigierenZoom-DropdownGrenzen. Finden
3. Klicken Sie mit der rechten Maustaste auf die Layout-Registerkarte namens Ansi_A, und wählen Sie Seiteneinrichtungs-Manager, um den Plotter und die Papierinformationen festzulegen.

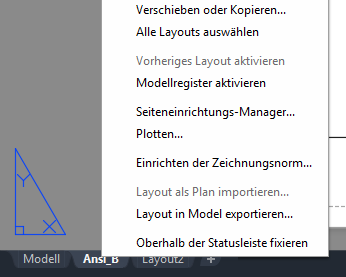

   Klicken Sie mit der rechten Maustaste auf die Layout-Registerkarte für die Kartensammlung, und wählen Sie Seiteneinrichtungs-Manager.

4. Wählen Sie in der Liste Seite einrichten den Eintrag *Ansi_A* aus, und klicken Sie auf Ändern.
5. Wählen Sie eine der DWF-Plotteroptionen in der Liste Name.
6. Ändern Sie ggf. andere Einstellungen.
7. Klicken Sie auf OK und dann auf Schließen.

Um diese Übungslektion fortzusetzen, gehen Sie zu Übung 2: Ändern der Größe des Hauptansichtsfensters.
