Mithilfe von Vorlagen können Sie Karteneinstellungen, Layouts, Layerdefinitionen und -einstellungen, Blockdefinitionen, Datenverbindungen, Koordinatensysteminformationen und mehr wieder verwenden oder standardisieren.
Statt die Einstellungen und allgemeinen Teile Ihrer Karten manuell neu zu definieren, speichern Sie diese in einer Vorlagendatei (.dwt). Anschließend können Sie neue Dateien auf Basis der Vorlage erstellen.
Wenn Sie mehrere Karten erstellen, können Sie durch die Verwendung von Vorlagen Zeit sparen und die Konsistenz verbessern.
AutoCAD Map 3D-Toolset umfasst drei Vorlagentypen:
- Vorlagen zum Erstellen neuer Karten
Bei normalen Karten können Sie aus vier Vorlagen wählen: map2d.dwt, map2diso.dwt, map3d.dwt, map3diso.dwt. Die Vorlageneinstellungen optimieren die 2D- und 3D-Anzeige für metrische (ISO) bzw. für britische Einheiten (ANSI). Klicken Sie auf
NeuZeichnung. Wählen Sie eine Vorlage aus der Liste aus.
Die im Lieferumfang von AutoCAD Map 3D-Toolset enthaltenen Vorlagen umfassen map2d.dwt und map3d.dwt.
- Vorlagen für Fachschalen
Fachschalenvorlagen enthalten Vorlagen für Objektklassen und Regeln für eine bestimmte Branche. Fachschalen verwenden Regeln und Beziehungen, um sicherzustellen, dass Objekte bestimmten Standards entsprechen. Auch wenn Sie Ihre Daten nicht in einer relationalen Datenbank speichern, können Sie eine Fachschalenzeichnung verwenden, um das regelbasierte Zeichnen zu üben. Wenn beispielsweise eine Regel festlegt, dass alle Transformatoren an Masten angebracht werden müssen, stellt die Fachschale sicher, dass Sie einen Transformator nicht an einem anderen Ort erstellen. Auf diese Weise ähneln Fachschalen einer Zeichnungsklassifizierung. Weitere Informationen finden Sie unter Dateibasierte Fachschalen.

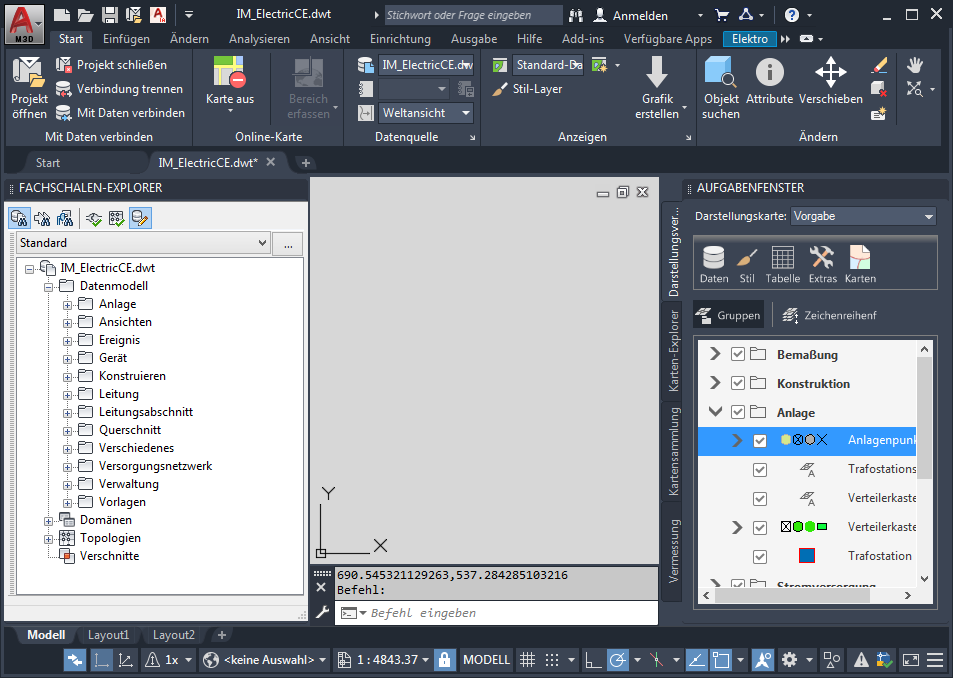

Fachschalenvorlagen zeigen das Datenmodell im Fachschalen-Explorer auf der linken Seite und eine Reihe von vordefinierten branchenspezifischen Objektklassen im Aufgabenfenster auf der rechten Seite an. Die Multifunktionsleiste im Arbeitsbereich Datenpflege ist für eine Fachschale optimiert.

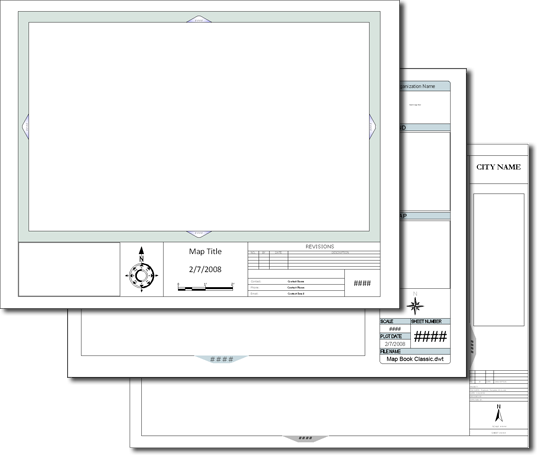

- Vorlagen zum Erstellen von Kartensammlungen und DWFs
Mit diesen Vorlagen können Sie attraktive gedruckte Kartensammlungen oder DWFs mit minimalem Layoutaufwand erstellen. Es stehen drei Entwürfe zur Verfügung, jeder mit zahlreichen Papierformaten, sowohl metrisch (ISO) als auch britisch (ANSI). Jeder Entwurf hat eigene Navigationspfeile, Layouteinstellungen, Titelblöcke und mehr.
Die mit AutoCAD Map 3D-Toolset gelieferten Vorlagen für Kartensammlungen umfassen Elegant, Classic und Originalentwürfe.
Sie können diese Vorlagentypen so verwenden, wie sie angeboten werden. Oder Sie können sie an Ihre Anforderungen anpassen.
Die Vorlagen stehen unter \Dokumente und Einstellungen\<Benutzername>\Lokale Einstellungen\Anwendungsdaten\Autodesk\AutoCAD Map 3D\R17.2\deu\Templates zur Verfügung.
