Labels kennzeichnen die einzelnen Elemente in der angegebenen Elementlayer Darstellungsverwaltung. Sie werden als Bestandteil des Objektlayerstils definiert.

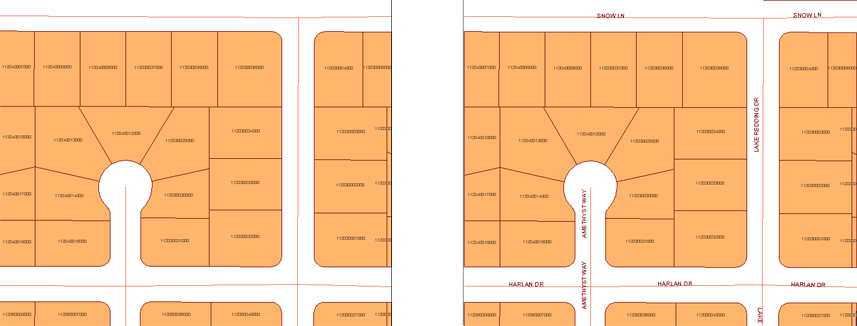

Diese Abbildung zeigt die Beschriftung für Polygonobjekte (Parzellen) und Linienelemente (Straßen).
Ein Label kann unveränderlicher Text und/oder kein Text, eine Vektor- und eine Rastergrafik sein.
Sie können eine Eigenschaft zur Anzeige im Label angeben. Sie können zum Beispiel Straßen mit ihren Namen beschriften. Sie können für Label auch Ausdrücke verwenden. Beispielsweise können Sie Parzellen mit einem Ausdruck beschriften, der den Nettowert der Eigenschaft angibt, oder Sie können einen Ausdruck verwenden, um zwei Eigenschaften verketten, wie z. B. Adresse und Straßenname.
Jeder Geometrietyp hat seine eigenen Positionierungsoptionen. Der Labelprozess legt fest, wo die Symbole angezeigt werden, und platziert sie so, dass sie einander nicht überlagern. Dabei werden folgende Parameter verwendet:
- Labels an festen Positionen relativ zum Objekt anzeigen oder in Intervallen entlang des Objekts wiederholen
- Labels vom Anfang, von der Mitte oder vom Ende der Linie versetzen
- Das Intervall angeben, in dem Labels wiederholt werden
- Ein einzeiliges Label angeben, das einem Pfad folgt und entsprechend an die Größe angepasst wird
Wenn Sie Labels für Punktobjekte erstellen, können Sie auch Folgendes steuern:
- Angeben, dass Labels automatisch verschoben werden, wenn Sie auf ein anderes Label treffen, um zu vermeiden, dass sich Labels überlappen.
- Vertikalen und horizontalen Versatz angeben, um den Anker für das Label relativ zu seinem Referenzpunkt zu steuern.
Aus Performancegründen liegt die maximale Anzahl gezeichneter Labels bei 2000. Wenn so viele Labels vorhanden sind, dass sie die Geometrie verdecken, wenn sie alle gezeichnet werden, zeichnet AutoCAD Map 3D-Toolset die Labels nicht.
