Punktwolken sind große Datensätze aus 3D-Punktdaten. LiDAR -Laserscanner für Luftaufnahmen (LiDAR = Light Detection and Ranging) sind die gängigsten Systeme zur Erfassung geografischer Punktwolkendaten.
Geografische LiDAR-Daten liegen meistens im LAS-Format (LiDAR Aerial Survey) bzw. im ASCII-Format (.xyz) vor. LAS ist ein von der American Society of Photogrammetry and Remote Sensing definiertes Standardformat, das ein System für die Punktklassifizierung beinhaltet. Verarbeitete LAS-Dateien können Punkte enthalten, die beispielsweise als kahler Erdboden, hohe oder niedrige Vegetation, Gebäude usw. klassifiziert sind.

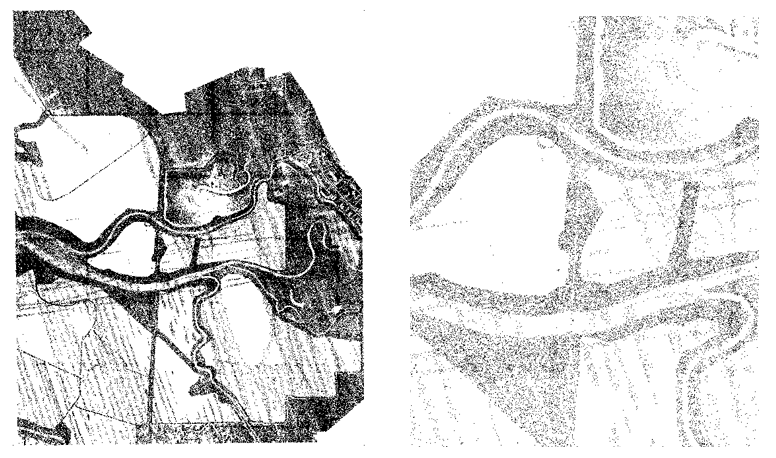

Vergrößern Sie die Punktwolke, um die Verteilung der einzelnen Punkte anzuzeigen.
Punktwolken werden aus Rohdaten abgeleitet, die aus gescannten physischen Objekten stammen, wie äußere und innere Gebäudeelemente, Prozessanlagen, Topografien und vorgefertigte Elemente. Nach dem Sammeln der Rohdaten müssen sie in lesbare Punktwolkendateien konvertiert werden. Verwenden Sie Autodesk ReCap™ zum Konvertieren gescannter Ursprungsdaten in Scan-Dateien (RCS-Dateien) und Projektdateien (RCP-Dateien), die mehrere RCS-Dateien referenzieren. Beide Formate können an Zeichnungen in AutoCAD Map 3D-Toolset angehängt werden. Anschließend können Sie einen Punktwolkenlayer zur Darstellungsverwaltung hinzufügen, wo Sie die Punktwolkendaten filtern oder eine Farbstilisierung darauf anwenden können.
