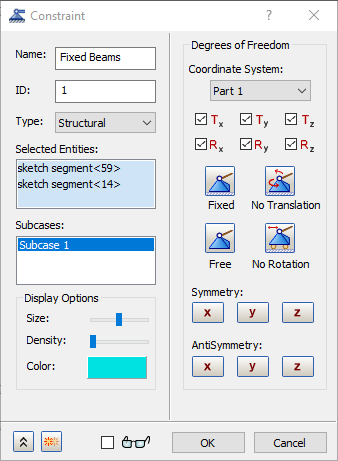

- Klicken Sie in der Strukturansicht mit der rechten Maustaste auf Abhängigkeiten und wählen Sie Neu.
- Benennen Sie die Abhängigkeit in Fixed Beams um.

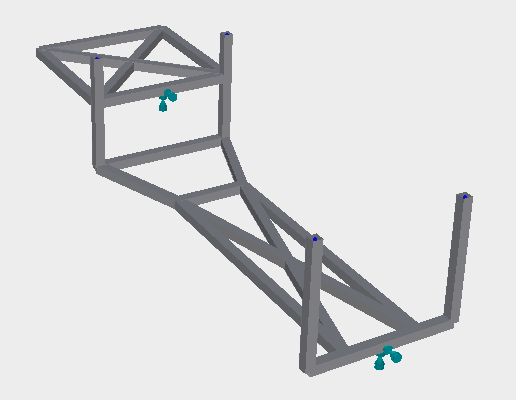

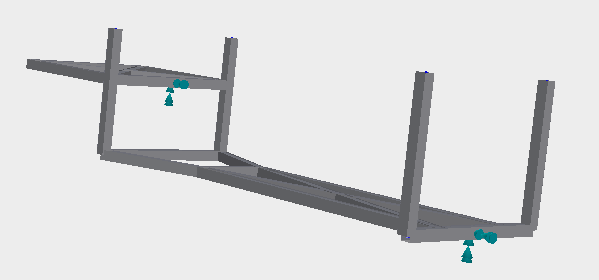

- Wählen Sie die Linien aus, auf die eine feste Abhängigkeit angewendet werden soll, wie in der folgenden Abbildung gezeigt.
- Stellen Sie sicher, dass Subcase 1 in der Liste Subcases ausgewählt ist.
- Behalten Sie die Vorgabeeinstellungen im Dialogfeld Abhängigkeit bei.
- Klicken Sie auf OK, um die feste Abhängigkeit zu erstellen.

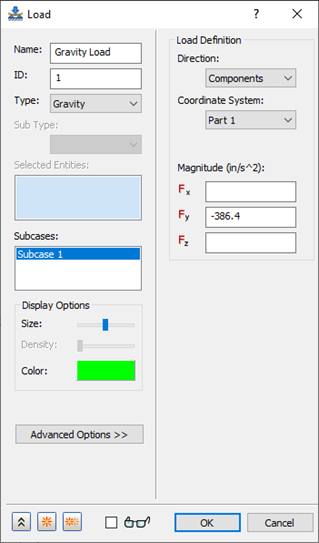

- Klicken Sie mit der rechten Maustaste auf Lasten und wählen Sie Neu.
- Benennen Sie die Belastung in Schwerkraftbelastung um.
- Wählen Sie Schwerkraft als Typ. Geben Sie den Wert -386.4 in das Feld Fy unter Größe ein.
- Klicken Sie auf OK, um die Last zu erstellen.

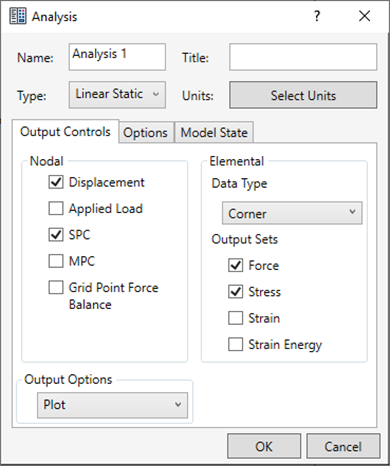

- Klicken Sie in der Strukturansicht mit der rechten Maustaste auf Analyse 1 und wählen Sie Bearbeiten.
- Aktivieren Sie die Option Kraft für Ausgabesätze unter Elementare Ausgabe steuern.
- Klicken Sie auf OK.
- Speichern des Modells
- Klicken Sie mit der rechten Maustaste auf Analyse 1 und wählen Sie Lösen in Nastran.
