Tabellen

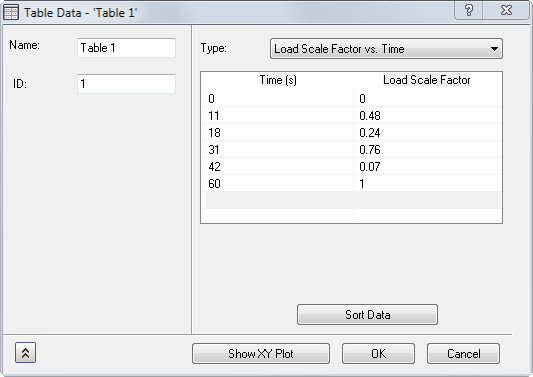

Zum Einrichten einer Tabelle klicken Sie in der Struktur von Inventor Nastran mit der rechten Maustaste auf Tabellen und wählen Sie Neu. Doppelklicken Sie auf die Zellen, um Ihre Werte einzugeben.

• Name: Enthält den Namen der Tabelle.
• ID: Die ID der Tabelle wird automatisch von Inventor Nastran aktualisiert.

• Typ:
  • Dimensionslos – Benutzerdefiniert: Erstellt eine benutzerdefinierte Tabelle.
  • Last-Maßstab im Vergleich zu Zeit: Dient zum Erstellen von transienten Belastungen für dynamische Analysen, z. B. direkte transiente und modale transiente Analysen.
  • Strukturelle Dämpfung im Vergleich zu Frequenz: Dient zum Erstellen von unterschiedlichen modalen Dämpfungen für modale dynamische Analysen. Die Dämpfungswerte sind in den Einheiten g=2C/C0 angegeben.
  • Kritische Dämpfung und Frequenz: Dient zum Erstellen von unterschiedlichen modalen Dämpfungen für modale dynamische Analysen. Die Dämpfungswerte sind in den Einheiten der kritischen Dämpfung C/C0 angegeben.
  • Q-Dämpfung im Vergleich zu Frequenz: Dient zum Erstellen von unterschiedlichen modalen Dämpfungen für modale dynamische Analysen. Die Dämpfungswerte sind in den Einheiten der Verstärkung oder des Qualitätsfaktors Q angegeben. Der Qualitätsfaktor wird mit der Formel 1/(2C/C0) berechnet.
  • Last-Maßstab im Vergleich zu Frequenz: Dient zum Erstellen von frequenzabhängigen Belastungen für dynamische Analysen, z. B. direkte und modale Frequenzantwort.
  • Belastungsphase im Vergleich zu Frequenz: Dient zur Definition einer Änderung der Belastungsphase für Frequenzantwort-Lösungen.
  • Konvektionskoeffizient im Vergleich zu Temperatur: Wird für temperaturabhängige Konvektionskoeffizienten in nichtlinearen Wärmeübertragungsanalysen verwendet.
  • Emissionsgrad und Temperatur: Wird für den temperaturabhängigen Emissionsgrad in nichtlinearen Wärmeübertragungsanalysen verwendet.
  • Last-Maßstab im Vergleich zu Temperatur: Dient zur Definition des temperaturabhängigen Elastizitätsmoduls nach Young und der Wärmeleitfähigkeit.
  • Wärmeerzeugung im Vergleich zu Temperatur: Dient zur Definition der temperaturabhängigen Wärmeerzeugung.
  • PSD (Beschleunigung) im Vergleich zu Frequenz: Dient zur Definition einer PSD-Kurve (spektrale Leistungsdichte) der Beschleunigung mit Frequenz für eine Lösung der zufälligen Antwort.
  • PSD (Kraft) im Vergleich zu Frequenz: Dient zur Definition einer PSD-Kurve der Kraft mit Frequenz für eine Lösung der zufälligen Antwort.
    • Dateninterpolation: Gibt bei einer PSD-Kurvendefinition eine lineare oder logarithmische Interpolation für die X-Achse oder Y-Achse an. Wenn die Kontrollkästchen für Log X und Log Y deaktiviert sind, erfolgt eine lineare Interpolation; wenn die Kontrollkästchen aktiviert sind, erfolgt eine logarithmische Interpolation.



  • Antwortspektrum – Verschiebung im Vergleich zur Frequenz: Dient zur Messung der linearen Verschiebung von Punkten als Reaktion auf einen Bereich von Frequenz.
  • Antwortspektrum – Geschwindigkeit im Vergleich zur Frequenz: Dient zum Messen der linearen Geschwindigkeit von Punkten als Reaktion auf einen Bereich von Frequenz.
  • Antwortspektrum – Beschleunigung im Vergleich zur Frequenz: Dient zur Messung der linearen Beschleunigung von Punkten als Reaktion auf einen Bereich von Frequenz.

• Spalte X: Eingabe der Daten für die X-Achse.
• Spalte Y: Eingabe der Daten für die Y-Achse.
• Daten sortieren: Hiermit können Sie die Daten bei Bedarf sortieren. Nachdem die Daten sortiert wurden, können Sie dies nicht rückgängig machen.

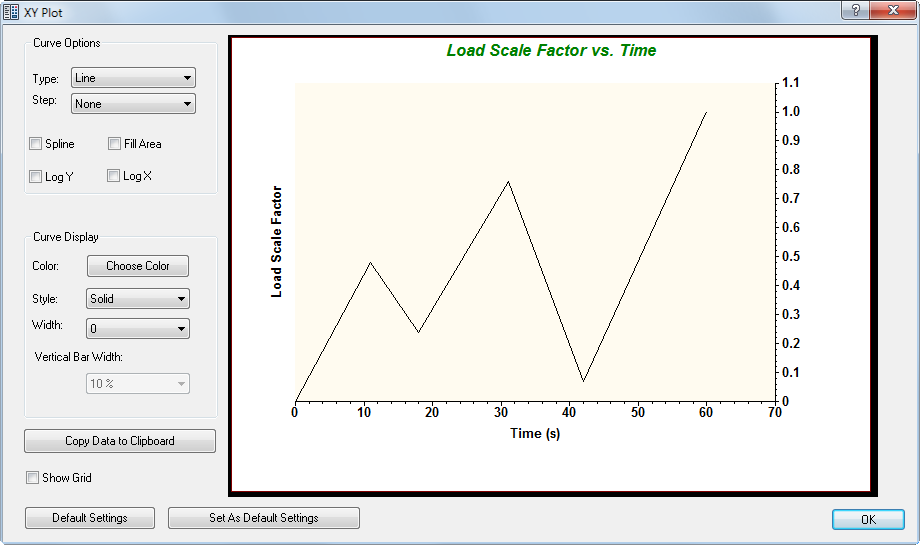

• XY-Darstellung anzeigen: Erstellt eine grafische Darstellung der Tabelle (XY-Darstellung). Das Beispiel unten wurde aus den Benutzereingaben auf der vorherigen Seite abgeleitet.



  • XY-Darstellung bietet die folgenden Funktionen:
    • Bogenoptionen:
      • Typ: Zur Auswahl stehen die Optionen Linie, Linie + Symbol, Streuen und Vertikale Leisten.
      • Schritt: Sie können den Schritt auf Start, Ende oder Keine einstellen. Diese Option ist nur verfügbar, wenn unter Typ die Option Linieausgewählt ist.
      • Splines: Wenn dieses Kontrollkästchen aktiviert ist, werden die Datenpunkte mit einer glatten, kontinuierlichen Linie verbunden. Diese Option ist nur verfügbar, wenn unter Typ die Option Linie + Symbol ausgewählt ist oder wenn unter Typ die Option Linie und unter Schritt die Option Keine ausgewählt ist.
      • Bereich ausfüllen: Wenn dieses Kontrollkästchen aktiviert ist, wird der Bereich unter der Kurve ausgefüllt. Diese Option ist nur verfügbar, wenn unter Typ die Option Linieausgewählt ist.
    • Kurvenanzeige:
      • Farbe: Sie können die Farbe der Kurve ändern, indem Sie auf Farbe wählen klicken.
      • Stil: Sie können eine durchgehende oder verschiedene gestrichelte und/oder gepunktete Linien auswählen.
      • Breite: Hiermit können Sie die Linienstärke anpassen.
      • Breite der vertikalen Leiste: Passt die Breite der Leisten an, wenn unter Typ die Option Vertikale Leisten ausgewählt ist.
    • Daten in Zwischenablage kopieren: Kopiert die Daten in die Zwischenablage. Von dort können sie in eine Tabelle oder Datenbank eingefügt werden, wie beispielsweise Microsoft Excel, Editor, Wordpad usw.
    • Raster zeigen: Wenn diese Option aktiviert ist, wird ein Raster angezeigt.
    • Vorgabeeinstellungen: Setzt alle Einstellungen auf die Vorgabeeinstellungen zurück.
    • Als Vorgabeeinstellungen festlegen: Hiermit können Sie die aktuellen Einstellungen des Formulars als Vorgabeeinstellungen festlegen. Auf diese Einstellungen wird die XY-Darstellung zurückgesetzt, wenn die Option Vorgabeeinstellungen ausgewählt wird.
    • OK: Schließt das Fenster mit der XY-Darstellung.
• OK: Erstellt die Tabelle.
• Abbrechen: Bricht die Tabellenerstellung ab.
