Übersicht über die Navigationsleiste

Die Navigationsleiste ist ein Element der Benutzeroberfläche, über das Sie sowohl auf einheitliche als auch produktspezifische Navigationswerkzeuge zugreifen können.

Einheitliche Navigationswerkzeuge (wie z. B. Autodesk® ViewCube®, 3Dconnexion® und SteeringWheels®) sind Werkzeuge, die in vielen Autodesk-Produkten zur Verfügung stehen. Produktspezifische Navigationswerkzeuge sind nur für ein bestimmtes Produkt verfügbar. Die Navigationsleiste ist frei verschiebbar und kann an einer der Seiten der Szenenansicht ausgerichtet werden.

Sie rufen ein Navigationswerkzeug auf, indem Sie auf eine der Schaltflächen auf der Navigationsleiste klicken oder eines der Werkzeuge aus einer Liste auswählen, die angezeigt wird, wenn Sie auf den kleineren Teil einer geteilten Schaltfläche klicken.

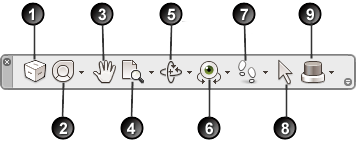

1. ViewCube. Zeigt die aktuelle Ausrichtung eines Modells an und wird dazu verwendet, die aktuelle Ansicht eines Modells neu auszurichten. Wenn Sie auf diese Schaltfläche klicken, wird der ViewCube in der Szenenansicht angezeigt, wenn er nicht sichtbar ist.

2. SteeringWheels. Gruppe von Rädern, die das rasche Wechseln zwischen speziellen Navigationswerkzeugen ermöglichen.

3. Pan-Werkzeug](topicid=GUID-410D15C3-D179-4554-B8CA-E9157D71C301). Aktiviert das Pan-Werkzeug und verschiebt die Ansicht parallel zum Bildschirm.

4. Zoomwerkzeuge](topicid=GUID-5F4CDE4B-5B8A-4791-B978-95D8E6FF1895). Satz von Navigationswerkzeugen zum Vergrößern oder Verkleinern der aktuellen Ansicht des Modells.

5. Orbitwerkzeuge. Satz von Navigationswerkzeugen zum Drehen des Modells um einen Drehpunkt, wobei die Ansicht fixiert bleibt.

6. Betrachtungswerkzeuge](topicid=GUID-815FE921-6572-4608-9E6F-80F67E8FD7E9). Satz von Navigationswerkzeugen zum vertikalen und horizontalen Drehen der aktuellen Ansicht

7. Werkzeuge für die 2D- und 3D-Navigation. Satz von Navigationswerkzeugen zum Navigieren im Modell und Steuern der Einstellungen für die Wirklichkeitstreue.

8. Auswahlwerkzeug. Werkzeug für die Geometrieauswahl. Während der Geometrieauswahl können Sie nicht durch Ihr Modell navigieren.

9. 3Dconnexion. Satz von Navigationswerkzeugen zum Ändern der Ausrichtung der aktuellen Ansicht eines Modells mit einer 3Dconnexion-3D-Maus.

Ein- oder Ausblenden der Navigationsleiste

1. Klicken Sie auf Registerkarte Ansicht > Gruppe Navigationshilfen > Navigationsleiste .
