Berechnen von Winkeln, Flächen und Abständen

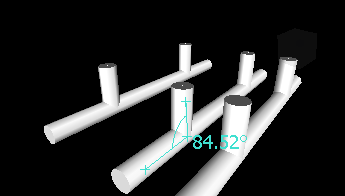

Berechnen eines Winkels zwischen zwei Linien

1. Klicken Sie auf die Registerkarte Überprüfung > Gruppe Messen > Dropdown-Liste Messen > Winkel .

2. Klicken Sie auf einen Punkt auf der ersten Linie.

3. Klicken Sie auf die erste Linie, und zwar auf die Stelle, an der sie die zweite Linie schneidet.

4. Klicken Sie auf einen Punkt auf der zweiten Linie. In der optionalen Bemaßungsbeschriftung wird der berechnete Winkel zwischen den beiden Linien angezeigt.

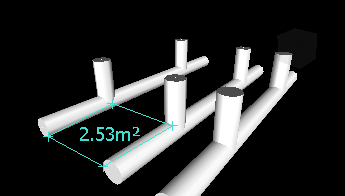

Berechnen einer Fläche auf einer Ebene

1. Klicken Sie auf die Registerkarte Überprüfung > Gruppe Messen > Dropdown-Liste Messen > Fläche .

2. Klicken Sie, um eine Reihe von Punkten zu erfassen und dadurch den Umfang der zu berechnenden Fläche zu beschreiben. Die optionale Bemaßungsbeschriftung zeigt die von der Umgrenzung ab dem ersten Punkt beschriebene Fläche, projiziert auf die Ebene des Ansichtspunkts.



   Anmerkung: Damit die Berechnung genau ist, müssen sich alle hinzugefügten Punkte auf derselben Ebene befinden.

Berechnen der Gesamtsumme mehrerer Punkt-zu-Punkt-Messungen

1. Klicken Sie auf die Registerkarte Überprüfung > Gruppe Messen > Dropdown-Liste Messen > Addiert .

2. Klicken Sie auf den Start- und Endpunkt des ersten zu messenden Abstands.

3. Klicken Sie auf den Start- und Endpunkt des nächsten zu messenden Abstands.

4. Wiederholen Sie diesen Vorgang, bis Sie alle Abstände gemessen haben. Die optionale Bemaßungsbeschriftung zeigt die Summe aller Punkt-zu-Punkt-Messungen an.
