Parallele oder lotrechte Sperren beim Messen verwenden

1. Klicken Sie auf die Registerkarte > Gruppe Messen > Dropdown-Liste messen.

2. Klicken Sie auf das Werkzeug „Fläche messen“.

3. Drücken Sie L für parallel, oder P für lotrecht.

   Oder klicken Sie in der Gruppe Messen auf die Dropdown-Liste Sperren und wählen eine der folgenden Optionen:

   • Parallel .
   • Lotrecht

4. Klicken Sie in die Szenenansicht, bewegen Sie den Mauszeiger auf dem Modell, verwenden Sie den Objektfang , und wählen Sie eine Fläche. Die Messung wird parallel und lotrecht zur Fläche durchgeführt.

5. Klicken Sie in der Szenenansicht auf den Startpunkt des betreffenden Abstands.

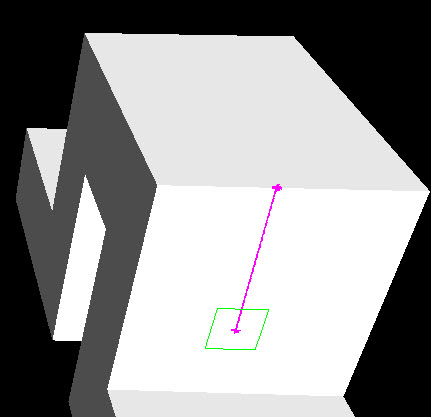

   Die Maßlinie wird als durchgehende magentafarbene Linie angezeigt, wenn Sie parallel zur Oberfläche des Startpunkts verläuft.



   oder als durchgezogene gelbe Linie, wenn sie lotrecht zur Fläche des Startpunkts ist:



6. Klicken Sie in der Szenenansicht auf den Endpunkt des betreffenden Abstands.

   In der optionalen Bemaßungsbeschriftung wird der gemessene Abstand angezeigt.

Befehlseingabe: Drücken Sie L (parallel) oder P (lotrecht), wenn Sie ein Messwerkzeug verwenden.
