Mittelpunktwerkzeug

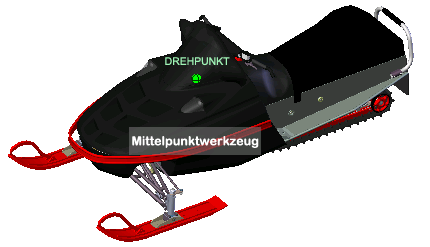

Mit dem Mittelpunktwerkzeug können Sie den Mittelpunkt der aktuellen Ansicht eines Modells definieren. Zum Definieren des Mittelpunkts ziehen Sie den Mauszeiger über das Modell. Zusätzlich zum Mauszeiger wird eine Kugel (Drehpunkt) angezeigt. Die Kugel gibt an, dass der Punkt unter dem Mauszeiger im Modell der Mittelpunkt der aktuellen Ansicht ist, wenn Sie die Maustaste loslassen. Das Modell wird auf der Kugel zentriert.

Anmerkung: Befindet sich der Mauszeiger nicht über dem Modell, so kann der Mittelpunkt nicht festgelegt werden und ein nicht zulässiger Mauszeiger wird angezeigt.

Der durch das Mittelpunktwerkzeug definierte Mittelpunkt ist ein Fokuspunkt für das Zoomwerkzeug und ein Drehpunkt für das Orbitwerkzeug.

Anmerkung: Wenn Sie von den Voll-Navigationsrädern vom definierten Mittelpunkt zoomen möchten, halten Sie vorher STRG gedrückt.

Festlegen eines Punkts im Modell als Mittelpunkt einer Ansicht

Zeigen Sie eines der Voll-Navigationsräder oder das große Objektansichtsrad an.
Klicken Sie auf das Segment Mitte und halten Sie die Maustaste gedrückt.
Ziehen Sie den Mauszeiger auf den gewünschten Punkt des Modells.
Lassen Sie die Taste los, wenn die Kugel angezeigt wird.

Das Modell wird geschwenkt, bis die Kugel zentriert ist.

Legen Sie den Bezugsstellenpunkt für das Zoom- und Orbitwerkzeug fest.

Zeigen Sie eines der Voll-Navigationsräder oder das große Objektansichtsrad an.
Klicken Sie auf das Segment Mitte und halten Sie die Maustaste gedrückt.
Ziehen Sie den Mauszeiger auf den gewünschten Punkt des Modells.
Lassen Sie die Taste los, wenn die Kugel angezeigt wird.

Das Modell wird geschwenkt, bis die Kugel zentriert ist.
Ändern Sie die Ausrichtung des Modells mit dem Zoom- oder Orbitwerkzeug.

Wenn Sie eines der Voll-Navigationsräder verwenden, halten Sie die STRG-Taste gedrückt, bevor Sie das Zoomwerkzeug verwenden.
