Revit-Dateireader

Navisworks kann produkteigene Revit-(RVT-)Dateien direkt lesen, oder Sie verwenden das Dateiexportmodul, um diese in das NWC-Format zu konvertieren. Gitternetzlinien sind jetzt von Revit 2011 bis 2022 mit dem Navisworks 2022 Dateiexporter und -leser aktiv. Siehe Überblick über Raster und Ebenen.

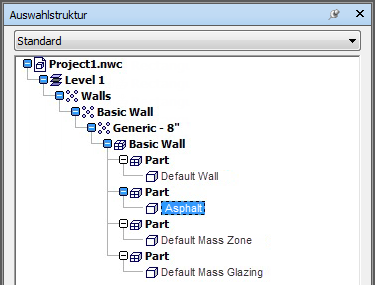

Sie können die Revit-Dateikonvertierungsparameter so ändern, dass die Datei in der „Auswahlstruktur“ angezeigt wird. Sie können die Datei beispielsweise in Ebenen unterteilen, um die Modellhierarchie auf oberster Ebene nach Datei und dann weiter in Kategorie, Familie, Typ und Instanz zu organisieren. Weitere Informationen finden Sie unter Unterteilen von Revit-Dateien in Ebenen. Bei Revit-Dateien werden Unterbauteile entsprechend dem Material, aus dem sie gemacht sind, benannt. Eine Wand kann beispielsweise in Unterbauteile aus Asphalt oder Aluminium aufgeteilt werden.

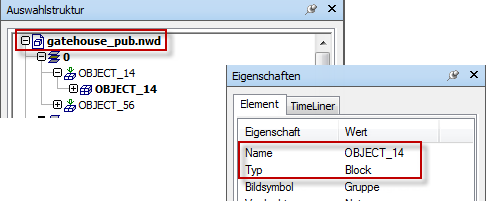

Bei Verwendung von Revit 2022 haben Sie die Möglichkeit, entweder die ursprüngliche Raumgeometrie zu verwenden oder sie in Autodesk Navisworks in Konstruktionsunterbauteile zu konvertieren. Außerdem verfügen Raumelemente innerhalb der Revit-Datei über eigene Räume-Kategorien im Fenster „Eigenschaften“. Weitere Informationen finden Sie unter So konvertieren Sie Raumgeometrie.

Große Mengen von Revit-Projektdateien können auch über die Autodesk Navisworks Batch Utility geplant werden. Weitere Informationen finden Sie unter Verwenden von Batch Utility.

Unterstützte Elemente
