Ausrichtung in einem 3D-Arbeitsbereich

Obwohl in Autodesk Navisworks das X/Y/Z-Koordinatensystem verwendet wird, gibt es keine feste Regel, in welche Richtung die einzelnen Achsen weisen.

Autodesk Navisworks verwendet die Daten aus der in die Szene geladenen Datei, um die Aufwärts- und die Nordrichtung zu bestimmen. Wenn das nicht möglich ist, wird die Z-Achse standardmäßig als Aufwärtsrichtung und die Y-Achse als Nordrichtung behandelt.

Die Aufwärts- und Nordrichtung können für das gesamte Modell (Ausrichtung der Welt) geändert werden, die Aufwärtsrichtung auch für den aktuellen Ansichtspunkt (Aufwärts-Vektor für Ansichtspunkt).

Anmerkung: Das Ändern des Aufwärts-Vektors für den Ansichtspunkt wirkt sich auf die Navigation in den Modi aus, die an die Aufwärtsrichtung des aktuellen Ansichtspunkts gebunden sind, wie beispielsweise 2D-Navigation, Abhängiger Orbit und Orbit. Außerdem sind auch Schnittansichten davon betroffen.

So richten Sie den Aufwärts-Vektor für den Ansichtspunkt an der aktuellen Ansicht aus

Klicken Sie in der Szenenansicht mit der rechten Maustaste, um das Kontextmenü zu öffnen.
Klicken Sie auf Ansichtspunkt > Ansichtspunkt einrichten > Einrichten.

So richten Sie den Aufwärts-Vektor für den Ansichtspunkt an einer voreingestellten Achse aus

Klicken Sie in der Szenenansicht mit der rechten Maustaste, um das Kontextmenü zu öffnen.
Klicken Sie auf Ansichtspunkt > Ansichtspunkt einrichten.
Klicken Sie auf eine der voreingestellten Achsen. Zur Auswahl stehen folgende Optionen:
- Aufwärts + X
- Aufwärts - X
- Aufwärts + Y
- Aufwärts - Y
- Aufwärts + Z
- Aufwärts - Z

So ändern Sie die Ausrichtung der Welt

Klicken Sie auf Registerkarte Start > Gruppe Projekt > Dateioptionen .

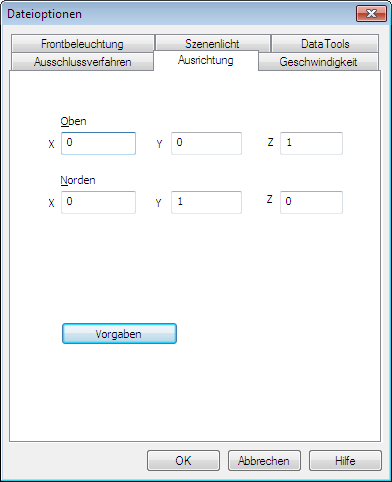

Geben Sie im Dialogfeld Dateioptionen auf der Registerkarte Ausrichtung die benötigten Werte zum Anpassen der Modellausrichtung ein.
Klicken Sie auf OK.
