Integration von Autodesk Construction Cloud™ Add-ins mit Navisworks

Vernetzen Sie sich mit Ihrem Team für die gemeinsame Projektprüfung, Koordination und Arbeitsabläufe für Mängel in BIM 360 und der Autodesk Construction Cloud-Plattform.

Die in Navisworks integrierten Autodesk Construction Cloud-Lösungen ermöglichen es Ihnen, in der Cloud oder über Desktop Connector auf die neusten Projektdaten zuzugreifen. Greifen Sie direkt in Navisworks auf Modelle zu, die in BIM 360- oder Autodesk Construction Cloud-Projekten gespeichert sind, und nutzen Sie die umfangreichen Navisworks-Werkzeuge, -Daten und -Arbeitsabläufe, um Aufgaben wie die Modellausrichtung auszuführen. Verschieben Sie die Modelle anschließend in die Web-Umgebung, um sie für Ihr Projektteam freizugeben.

Navisworks-Zusatzmodul Koordinationsprobleme

Sie können Mängel an Modellen in Model Coordination direkt in Navisworks anzeigen, erstellen und beantworten, und zwar sowohl in Autodesk Construction Cloud- als auch in BIM 360-Projekten. In einem der Programme auftretende Mängel werden synchronisiert, sodass Sie effektiv an Modellen zusammenarbeiten können.

Anmerkung: Der Zugriff auf Model Coordination-Daten mithilfe des Zusatzmoduls wird nur in Navisworks 2020 und höher unterstützt. In Navisworks 2019 können Sie mit Aufgaben arbeiten, indem Sie Modelle über Desktop Connector öffnen.

Integration von BIM 360 Glue

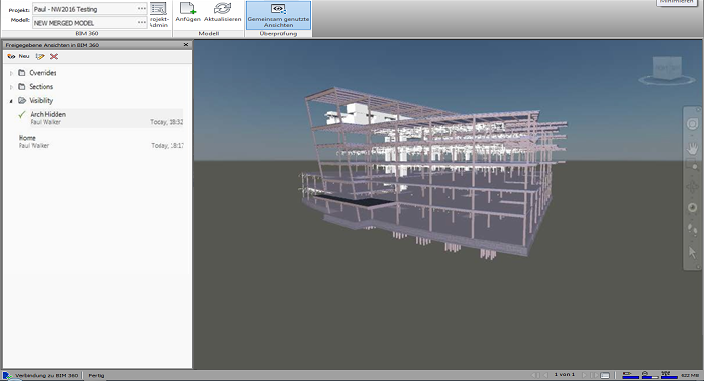

Freigegebene Ansichten

Übertragen Sie freigegebene Ansichten zwischen BIM 360 Glue und Navisworks. Freigegebene Ansichten werden in Echtzeit synchronisiert.

Einschränkungen bei Daten

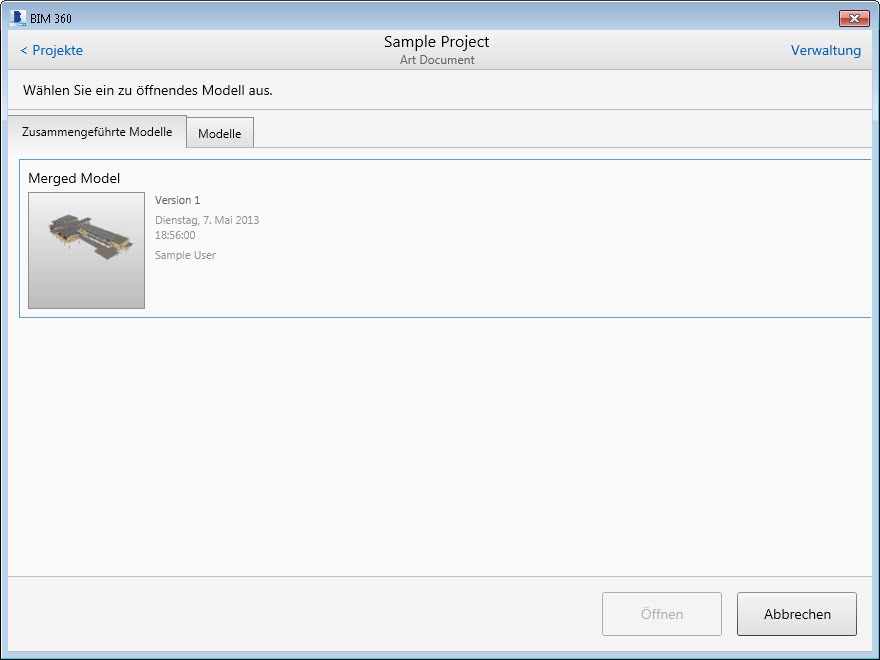

In Navisworks können Modelle oder zusammengeführte Modelle von BIM 360 geladen werden. Alle Änderungen, die Sie an diesen Modellen in Navisworks vornehmen, können in BIM 360 wieder als zusammengeführtes Modell gespeichert werden. Diese Änderungen werden beibehalten, wenn das zusammengeführte Modell in Navisworks und anderen Navisworks-Clients angezeigt wird. Wenn Sie jedoch das zusammengeführte Modell in BIM 360 öffnen, sind nicht alle Navisworks-spezifischen Daten sichtbar. Nur die Navisworks-Definition für das zusammengeführte Modell wird von Navisworks und BIM 360 gemeinsam genutzt; sie besteht aus:

der Liste der einzelnen Modelle, die in einem Modell zusammengeführt wurden
der Weltausrichtung des zusammengeführten Modells
Einheits- oder Transformationsänderungen, die auf die einzelnen Modelle angewendet wurden (z. B. Steuerung ihrer Größe und Position in der Szene). Diese sind in Navisworks und allen anderen BIM 360-Clients sichtbar, die zusammengeführte Modelle anzeigen.

Alle anderen Navisworks-Daten, die Sie in einem zusammengeführten BIM 360-Modell erstellen, werden in BIM 360 gespeichert, sind aber nur für Benutzer verfügbar, die auch Navisworks als ihren BIM 360-Client verwenden. In ähnlicher Weise sind auch andere BIM 360-Daten nur in den Clients sichtbar, die sie unterstützen; darunter fällt Navisworks noch nicht.

Es sind Bemühungen im Gange, diese Daten anzugleichen; dies geschieht in der Absicht, schrittweise Funktionen zur Unterstützung einer wachsenden Anzahl von verbundenen Arbeitsabläufen zwischen BIM 360 Glue-Clients zur Verfügung zu stellen.
