Bei der Profilbearbeitung kann es zu einen negativen Versatz kommen. Dies ermöglicht es Ihnen, das Werkzeug über der Flächenkante zu platzieren und somit einen Profilwerkzeugweg entlang einer Kurve zu erstellen. Das folgende Beispiel verwendet einen 20 mm Schaftfräser und eine Basisposition der Untergrenze des Typs Leitkurve.

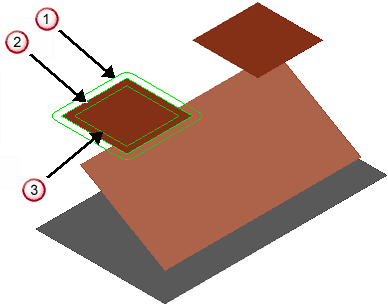

Seite des Typs Außerhalb Kante, Radialversatz von 0.
Seite des Typs Außerhalb Kante, Radialversatz von -10 oder Seite des Typs Innerhalb der Kante, Radialversatz von -10.
Seite des Typs Innerhalb der Kante, Radialversatz von 0.
In der Detailansicht, an der Position an der der gelbe Kreis die Schnittstelle des Werkzeugs darstellt:
