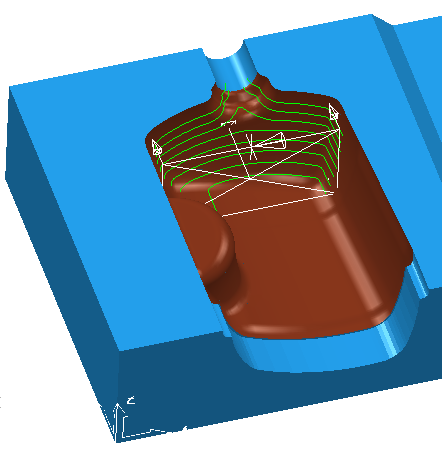

Verwenden Sie die Ebenenprojektionsschlichten-Seite, um ein ebenes Muster auf das Modell zu projizieren. Dieses Muster wird anschließend bearbeitet.
Die Ebenentechnik erzeugt ein Muster auf einer Ebene. Die Ebene kann um die Z-Achse gedreht und zur vertikalen Ebene geneigt werden. Der Bereich des Musters wird hinsichtlich der Höhen- und Breitengrenzen beschrieben.
Position XYZ — Geben Sie die Ebenenposition ein. Dieser befindet sich standardmäßig am Ursprung des Bauteils.
– Klicken Sie, um das Dialogfeld Position zu öffnen. Verwenden Sie den Dialog, um Koordinaten manuell einzugeben und Elemente im Grafikfenster zu lokalisieren.
Seitenwinkel — Geben Sie den Winkel der Ebene ein. Die Rotation wird entgegen dem Uhrzeigersinn um die Z-Achse gemessen, wobei 0
sich in der ZX-Ebene befindet.

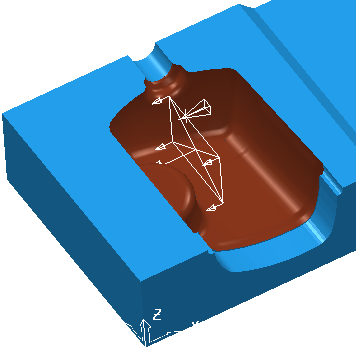

0 befindet sich in der XZ-Ebene.

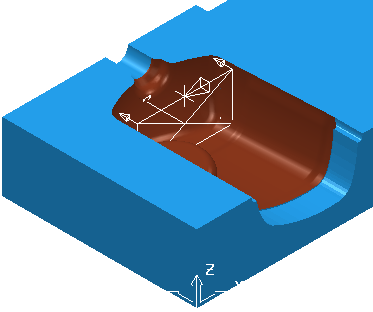

90 befindet sich in der YZ-Ebene.
Höhenwinkel – Geben Sie den Winkel der Ebene zur Senkrechten ein, um ein effektiveres Schlichten über geneigte Bereiche des Modells zu erstellen. Ändern Sie den Winkel, um das Muster nach unten auf das Modell zu projizieren.
0 ist senkrecht zur XY-Ebene.

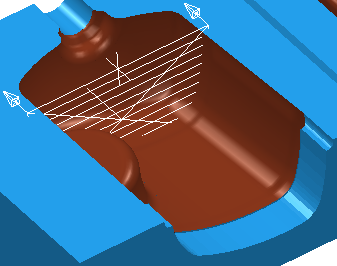

30 ist geneigt zu XY-Ebene.

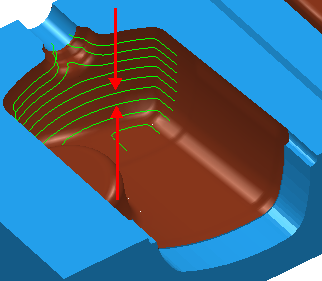

Richtung — Wählen Sie die Richtung aus, um festzulegen, welche Bereiche bearbeitet werden sollen.

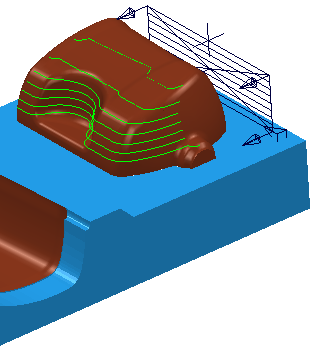

Wählen Sie Einwärts zum Bearbeiten von Kernen. In der Regel befindet sich die Achse hinter dem Bauteil.

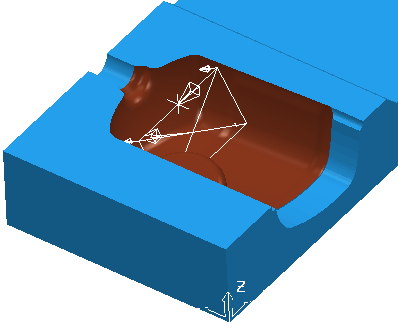

Wählen Sie Auswärts zum Bearbeiten von internen Verrundungen, Bohrungen oder Kavitäten. In der Regel befindet sich die Achse vor dem Bauteil.
Toleranz – Geben Sie einen Wert ein, um die Genauigkeit zu bestimmen, mit der der Werkzeugweg den Konturen des Modells folgt.
Aufmaß – Geben Sie die Materialmenge ein, die auf dem Bauteil verbleiben soll. Klicken Sie auf die Schaltfläche Aufmaß
, um das Feld Aufmaß in Radialaufmaß
Axialaufmaß
zu trennen. Verwenden Sie dies, um separate Werte für Radialaufmaß und Axialaufmaß als unabhängige Werte anzugeben. Separate Werte für Radialaufmaß und Axialaufmaß sind für orthogonale Bauteile hilfreich. Sie können unabhängige Aufmaße bei schrägwandigen Bauteilen verwenden, doch ist es in diesen Fällen schwieriger, das Resultat vorherzusagen.
Radialaufmaß — Geben Sie das Radialversatz vom Werkzeug ein. Bei der 2,5-Achsen- oder 3-Achsenbearbeitung verbleibt bei Verwendung eines positiven Wertes Material auf vertikalen Wänden.
Axialaufmaß — Geben Sie den Versatz vom Werkzeug nur in der Werkzeugachsenrichtung ein. Eine 2,5-Achsen- und 3-Achsenbearbeitung führt dazu, dass Restmaterial auf den horizontalen Flächen verbleibt.
Komponentenaufmaß – Klicken Sie, um das Dialogfeld Komponentenaufmaß zu öffnen, in dem Sie die Aufmaße der verschiedenen Flächen angeben können.
Bahnabstand — Geben Sie den Abstand zwischen aufeinanderfolgenden Bearbeitungsbahnen ein.
Vorschau — Klicken Sie, um eine schnelle Vorschau über die Projektionsform zu erstellen.
Zeichnen — Wählen Sie dies, damit das Vorschaumuster angezeigt wird.
