Gewählte Bohrungen umkehren

Setzen Sie das Umkehren-Element ein, um die Ausrichtung gewählter Bohrungen umzukehren. Umgekehrte Bohrungen werden in ein neues Bohr-Featureset gestellt. Es wird eine neue Arbeitsebene erstellt, deren Z-Achse in die entgegengesetzte Richtung vom Original zeigt.

Klicken Sie, um gewählte Bohrungen umzukehren, auf die Bohr-Featureset-Registerkarte > Bohrungen-Gruppe > Umkehren.

Dieses Beispiel veranschaulicht anhand des Modells retainerplate.dgk im Beispiele-Ordner, wie Sie gewählte Bohrungen umkehren.

1. Wählen Sie das gesamte Modell aus.
2. Aus dem Bohr-Featuresets-Kontextmenü wählen Sie dann die Option Bohrungen erstellen aus.

   Dies öffnet den Bohrung erstellen-Dialog.

3. Im Bohrung erstellen-Dialog:
   1. Wählen Sie für Erstellen aus die Option Modell aus.
   2. Wählen Sie die Option Verbundbohrungen erstellen aus.
   3. Wählen Sie die Option Bohrungen nach Achse gruppieren aus.
   4. Wählen Sie Nach Erstellung ändern ab.
   5. Klicken Sie auf Anwenden.

   PowerMill erkennt die ausgewählten Bohrungen.

   Dadurch werden fünf neue Bohr-Featuresets erstellt.



4. Aktivieren Sie Bohr-Featureset 1 und blenden Sie alle anderen Bohr-Featuresets aus.

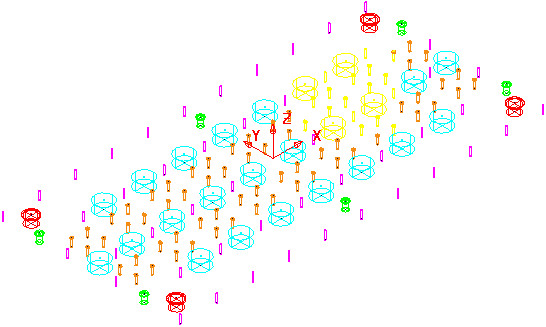

5. Wählen sie die Bohrungen, die Sie umkehren möchten.



   Die Farbe der gewählten Bohrungen wechselt zu Gelb.

6. Wählen Sie aus dem individuellen Bohr-Featureset-Kontextmenü die Option Ändern > Gewählte Bohrungen umkehren.
7. Die gewählten Bohrungen werden umgekehrt. Die umgekehrten Bohrungen werden nun in einem neuen, automatisch erstellten Bohr-Featureset abgelegt (in diesem Fall mit der Bezeichnung 6), es sei denn, Mehrachsen oder alle Bohrungen sind vorgewählt. Es wird eine neue Arbeitsebene mit umgekehrter Z-Orientierung erstellt.



8. Diese Bohrungen werden automatisch aus dem ursprünglichen Bohr-Featureset gelöscht.
