Mithilfe des Hinterschnittkomponenten wählen-Dialogs wählen Sie Flächen aus, die vollständig oder teilweise Hinterschnitte aufweisen. Wählen Sie zum Öffnen des Dialogfelds im Modelle-Kontextmenü die Option Auswahlwerkzeuge > Hinterschnittkomponenten wählen.

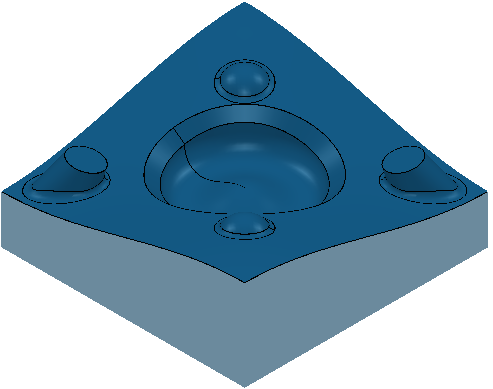

Die Schattierung von Hinterschnitten erfordert eine korrekte Flächenausrichtung des Modells.
Die Fläche ausrichten-Optionen ermöglichen eine korrekte Ausrichtung Ihres Modells.
- Alles ausrichten — Klicken Sie, um die Ausrichtung aller Flächen, die in der aktuellen Ansicht fehlerhaft ausgerichtet sind, automatisch umzukehren.
- Gewählte ausrichten — Klicken Sie, um die Ausrichtung aller gewählten Flächen, die in der aktuellen Ansicht fehlerhaft ausgerichtet sind, umzukehren.
Formschräge — Geben Sie die Formschräge ein. Dabei handelt es sich um einen Winkel, der in die Wand einer Gussform eingefügt ist. Daher ist die Öffnung der Kavität breiter als die Basis, was das Auswerfen des Bauteils erleichtert. Diese Option wählt Hinterschnittflächen aus, die kleiner oder gleich diesem Wert sind.
Formschräge anpassen — Wenn ausgewählt, werden Hinterschnittflächen, die der Formschräge entsprechen, ausgewählt (Hinterschnittflächen, die kleiner als die Formschräge sind, werden nicht ausgewählt).
Teilweise hinterschnittene Komp. mit einbeziehen — Wenn ausgewählt, werden alle Flächen mit Hinterschnittbereichen ausgewählt.
Ist dies abgewählt, werden alle voll hinterschnittene Flächen ausgewählt.
Durch Auswahl von Teilweise hinterschnittene Flächen mit einbeziehen werden mindestens so viele Flächen ausgewählt, wie bei abgewählter Einstellung.
