Werkzeugschaft erstellen

Dieses Beispiel veranschaulicht, wie Sie einen Schaft für ein bestimmtes Werkzeug erstellen.

1. Klicken Sie mit der rechten Maustaste im Explorer auf das Werkzeug.
2. Wählen Sie aus dem Kontextmenü des individuellen Werkzeugs die Option Einstellungen aus.
3. Wählen Sie die Schaft Registerkarte im Werkzeug-Dialog aus.
4. Klicken Sie auf die Schaltfläche Komponente hinzufügen , um das erste Teilstück des Werkzeugschafts anzufügen.
5. Geben Sie anschließend die folgenden Werte im Abmessungen-Bereich der Schaft-Registerkarte ein:
   1. Oberer Durchmesser — 15
   2. Unterer Durchmesser — 15
   3. Länge — 20
6. Klicken Sie erneut auf die Schaltfläche Komponente hinzufügen , um das zweite Teilstück des Werkzeugschafts anzufügen.
7. Geben Sie anschließend die folgenden Werte im Abmessungen-Bereich der Schaft-Registerkarte ein:
   1. Oberer Durchmesser — 25
   2. Unterer Durchmesser — 25
   3. Länge — 20

   Um individuelle Schaftkomponenten im Komponenten-Bereich zu ändern, wählen Sie das Teilstück des Schaftes aus, das Sie ändern möchten. Die Farbe des gewählten Teilstücks ändert sich zu Hellgrün, und die Werte werden zu Änderungszwecken im Abmessungen-Bereich angezeigt. Um eine einzelne Schaftkomponente zu löschen, wählen Sie im Bereich Komponenten die Schaftkomponente aus, die Sie löschen möchten, und klicken Sie auf die Schaltfläche Schaftkomponente löschen .

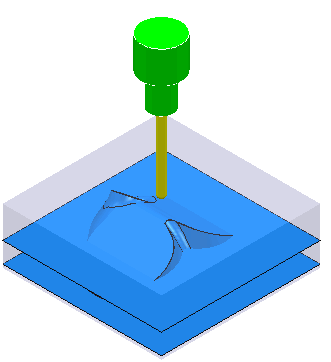

8. Klicken Sie auf Schließen. Das Werkzeug und der Werkzeugschaft werden im Grafikfenster angezeigt:
