Ausdrehen Schruppen

Verwenden Sie die Ausdrehen Schruppen-Seite, um einen Werkzeugweg anzulegen, der schnell ein Drehteil ausdreht.

Zyklus — Wählen Sie aus Folgendem aus:

• Drehen – Dieser Zyklus schruppt innerhalb der definierten Materialgrenzen, indem das Werkzeug parallel zur Mittellinie des Bauteils entlang der Z-Achse und auf der X-Achse stufenweise nach unten zugestellt wird. Wenn Sie eine Negative Schnittrichtung auswählen, schneidet das Werkzeug von rechts nach links. Wenn Sie eine Positive Schnittrichtung auswählen, schneidet das Werkzeug von links nach rechts.
• Fläche — Dieser Zyklus schruppt innerhalb der festlegten Materialgrenzen, indem er rechtwinklig zur Mittellinie des Bauteils zuführt, während er entlang der Z-Achse und in negativer Richtung in die Fläche des Bauteils zustellt. Bei Auswahl einer Negativen Schnittrichtung schneidet das Werkzeug die X-Achse hinunter, von oben bis zur Mittellinie. Sollten Sie eine Positive Schnittrichtung auswählen, schneidet das Werkzeug die X-Achse hinauf, von der Mittellinie nach oben.
• Rückseite – Dieser Zyklus schruppt innerhalb der festlegten Materialgrenzen, indem er rechtwinklig zur Mittellinie des Bauteils zuführt, während er entlang der Z-Achse und in positiver Richtung in die Fläche des Bauteils zustellt. Bei Auswahl einer Negativen Schnittrichtung schneidet das Werkzeug die X-Achse hinunter, von oben bis zur Mittellinie. Sollten Sie eine Positive Schnittrichtung auswählen, schneidet das Werkzeug die X-Achse hinauf, von der Mittellinie nach oben.

Art — Wählen Sie aus Folgendem aus:

• Drehen— Alle Schruppwege werden in derselben Richtung bearbeitet. Beim Schlichten folgt das Werkzeug der Kontur des Features von rechts nach links und ist vom Bauteil zurückgezogen.

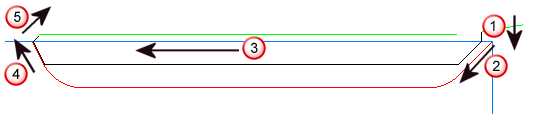

  Schruppen

  Jeder Schruppschnitt erfolgt in derselben Richtung.



  Stellen Sie das Werkzeug gerade nach unten in das Bauteil zu. Der Abstand basiert auf der Zustelltiefe.

  Schneiden Sie an der rechten Wand nach unten.

  Fahren Sie im Vorschub zur anderen Seite.

  Schneiden Sie an der linken Wand nach oben.

  Ziehen Sie das Werkzeug von der Wand und über das Feature zurück.

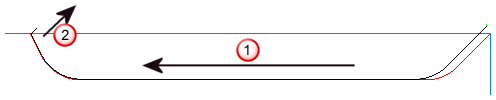

  Fertigstellen



  Das Werkzeug folgt der Kontur des Features von rechts nach links.

  Das Werkzeug wird vom Bauteil zurückgezogen, basierend auf dem Wegfahrweg-Winkel und dem Wegfahrweg-Abstand.

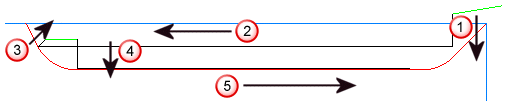

• Beide Richtungen – Schruppen mit Nutenwerkzeugen für beide Richtungen ist bidirektional. Schruppen in beide Richtungen wird mithilfe einer einzigartigen Strategie ausgeführt, die aktiviert wird, da ein Nutwerkzeug vorliegt, das in beide Richtungen schneiden kann.



  Stellen Sie das Werkzeug gerade nach unten in das Bauteil zu. Der Abstand basiert auf der Zustelltiefe.

  Fahren Sie im Vorschub in Z-Richtung zur anderen Seite.

  Ziehen Sie das Werkzeug von der Wand zurück, und fahren Sie im Eilgang kurz in Z-Richtung zurück.

  Stellen Sie das Werkzeug erneut basierend auf der Zustelltiefe gerade zu.

  Fahren Sie im Vorschub gerade in Z-Richtung.

• Runder Einsatz – Schlichtwerkzeugwege für Runder Einsatz-Werkzeuge entsprechen den Drehen-Schlichtwerkzeugwegen. Sie sollen das Eintauchen des Werkzeugs in Nutformen erleichtern. Wenn ausgewählt, wird die Runder Einsatz-Seite verfügbar.

  Schruppwerkzeugwege für Rundwerkzeuge sollen das Eintauchen des Werkzeugs in Nutformen durch einen Eingriffwinkel erleichtern. Hierfür ist ein Rundwerkzeug erforderlich, und zudem muss das Werkzeug für diesen Werkzeugwegtyp manuell ausgewählt werden.



Toleranz – Geben Sie einen Wert ein, um die Genauigkeit zu bestimmen, mit der der Werkzeugweg den Konturen des Modells folgt.

Unterhalb Mittellinie – Wählen Sie diese Option, um das Werkzeug auf der negativen X-Seite der Drehmittellinie arbeiten zu lassen.

Schnittrichtung – Wählen Sie eine Option, um die Schnittrichtung des Werkzeugs anzugeben:

• Positiv – Das Werkzeug schneidet in positiver Richtung der Schnittachse, die vom ausgewählten Zyklus abhängt.
  • Drehen – Das Werkzeug schneidet in der +Z-Richtung.
  • Fläche – Das Werkzeug schneidet in der +X-Richtung.
  • Rückseite – Das Werkzeug schneidet in der +X-Richtung.
• Negativ – Das Werkzeug schneidet in negativer Richtung der Schnittachse, die vom ausgewählten Zyklus abhängt.
  • Drehen – Das Werkzeug schneidet in der -Z-Richtung.
  • Fläche – Das Werkzeug schneidet in der -X-Richtung.
  • Rückseite – Das Werkzeug schneidet in der -X-Richtung.

Aufmaß – Geben Sie die Materialmenge ein, die auf dem Bauteil verbleiben soll. Klicken Sie auf die Schaltfläche Aufmaß , um das Feld Aufmaß in Radialaufmaß Axialaufmaß zu trennen. Verwenden Sie dies, um separate Werte für Radialaufmaß und Axialaufmaß als unabhängige Werte anzugeben. Separate Werte für Radialaufmaß und Axialaufmaß sind für orthogonale Bauteile hilfreich. Sie können unabhängige Aufmaße bei schrägwandigen Bauteilen verwenden, doch ist es in diesen Fällen schwieriger, das Resultat vorherzusagen.

Radialaufmaß — Geben Sie das Radialversatz vom Werkzeug ein. Bei der 2,5-Achsen- oder 3-Achsenbearbeitung verbleibt bei Verwendung eines positiven Wertes Material auf vertikalen Wänden.

Axialaufmaß — Geben Sie den Versatz vom Werkzeug nur in der Werkzeugachsenrichtung ein. Eine 2,5-Achsen- und 3-Achsenbearbeitung führt dazu, dass Restmaterial auf den horizontalen Flächen verbleibt.

Schnitttiefe — Geben Sie eine Schrittweite für jede Bahn ein, die der Schruppvorgang auf dem Bauteil ausführt. Die Auslegung der Schnitttiefe hängt davon ab, ob die Option Konstante Schnitttiefe ausgewählt ist.

Wenn Konstante Schnitttiefe abgewählt ist, entspricht die von Ihnen eingestellte Schnitttiefe der maximalen Schnitttiefe für das Feature. Wenn die Tiefe des Features durch die Schnitttiefe gleichmäßig aufgeteilt wird, wird das von Ihnen angegebene Inkrement verwendet. Führt die Aufteilung zu einer recht flachen letzten Bahn, wird die Schnitttiefe angepasst, um gleichmäßige Schruppschnitte zu erhalten. Sollte beispielsweise ein 0.5 mm tiefes Feature vorliegen und Sie eine Schnitttiefe von 0.4 einstellen, wird das Feature in zwei gleichmäßigen Bahnen von 0.25 mm geschruppt, anstatt einer Bahn von 0.4 mm und einer weiteren Bahn mit einer Tiefe von 0.1 mm.

Wenn Konstante Tiefe ausgewählt ist, wird diese Tiefe bei der Bearbeitung des Features für jede Bahn verwendet.

• Maximum — Geben Sie die maximale Schnitttiefe ein.
• Konstante Schnitttiefe — Weitere Informationen finden Sie unter Schnitttiefe.

Profilbahn – Wählen Sie eine Option, um festzulegen, ob eine Wandbahn in den Werkzeugweg eingefügt wird.

Dieses Attribut gilt für Dreh- und Ausdreh-Schruppstrategien. Folgendes steht zur Wahl:

• Immer, um alle drei Bewegungen einer typischen Schruppbahn auszuführen:
  1. Bewegung gerade über das Bauteil .
  2. Bewegung die Wand nach oben, um Bogenkanten zu entfernen .
  3. Rückzug vom Bauteil in einem Winkel .



• Alle überspringen, um die zweite Bewegung auszulassen. Wählen Sie diese Option, wenn Sie ein Werkzeug verwenden, das nicht gut nach oben schneidet. Beispiel:



• Anzahl überspringen, um zu wählen, wie viele Bahnen übersprungen werden. Wählen Sie z. B. 1, um die Wandbewegung bei der ersten Schruppbahn zu überspringen, nicht aber bei nachfolgenden Bahnen. Diese Option ist nur für Ausdrehstrategien verfügbar.

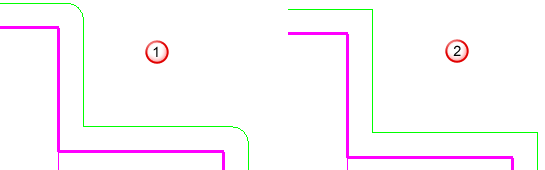

Entgraten – Wählen Sie diese Option, um automatisch Bogenbewegungen an Außenecken einzufügen.

– Entgraten ein.

– Entgraten aus.

Die Auswirkungen des Entgratens sind:

• Überflüssige Maschinenbewegungen werden minimiert, der Postprozessorlauf des Bauteilprogramms kann jedoch aufgrund der Anzahl der verwendeten Blöcke etwas länger dauern.
• Grate werden entfernt. Da der Radius des eingefügten Bogens mit dem Radius der Werkzeugspitze identisch ist, besitzt das Bauteil ansonsten jedoch die durch das Featureprofil vorgegebene Form und dieselben Abmessungen.
• Die Maschinenbewegung ist gleichmäßiger.

Hinterschnitte – Wählen Sie eine Option, um festzulegen, wie der Werkzeugweg Hinterschnitte berücksichtigt.
