Verwenden Sie die Seite Position zur Bestimmung der Position des Werkzeugwegs für Walzenfräsen-Strategien. Diese Seite beinhaltet Folgendes:
Basisposition — Wählen Sie die Position des Werkzeugwegs aus.

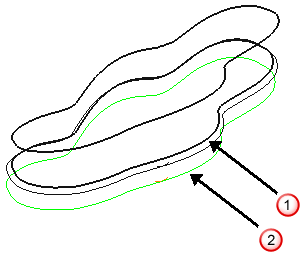

- Automatisch – Wählen Sie diese Option, um das Werkzeug auf das Bauteil zu projizieren. Wenn sich unter der Fläche, auf der das Walzenfräsen durchgeführt wird, keine anderen Flächen befinden, wird in diesem Bereich kein Werkzeugweg erstellt.

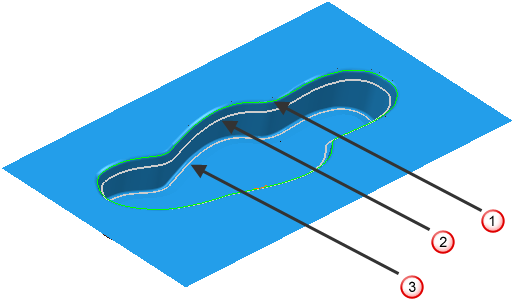

— Werkzeugweg
— Oberes Muster

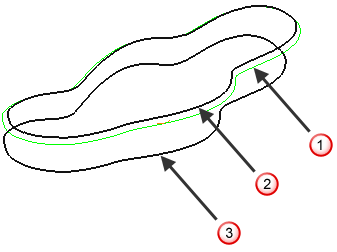

— Muster unten - Oben — Wählen Sie dies, um die Bearbeitung auf der Höhe des Oberen Musters durchzuführen.
- Unten — Wählen Sie dies, damit auf der Höhe des Musters unten bearbeitet wird.

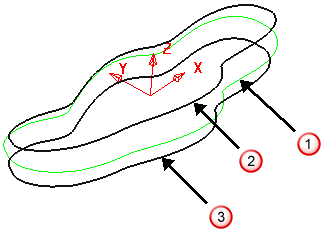

- Arbeitsebene— Wählen Sie dies, um die Bearbeitung auf der Höhe der Arbeitsebene vorzunehmen.
Arbeitsebene — Wählen Sie die Arbeitsebene aus, die die Basisposition definiert.
Die Arbeitsebene, die die Höhe festlegt.
Versatz — Geben Sie einen Versatzwert ein. PowerMill verwendet diesen Wert, um die niedrigste Position des Werkzeugwegs entlang der Werkzeugachse und von der Position, die in der Basisposition festgelegt ist, zu definieren.
Ein Versatz von 0.
Ein Versatz von 10.
