Die Standardeinstellung ist, das alle Grenzlinien geschützte Grenzlinien erstellt werden. Eine geschützte Grenzlinie verwendet die Toleranz, das Aufmaß und das Werkzeug des verknüpften Werkzeugwegs. Die geschützte Grenzlinie steuert alle anderen Eigenschaften (z. B. Grenzlinien, Kollisionsprüfung und Block).
Beim Erstellen einer Grenzlinie können Sie angeben, ob diese einen geschützten Status haben darf. Zu diesem Zeitpunkt ist sie noch nicht geschützt, sondern nur dann, wenn sie von einem Werkzeugweg oder einem Rohteilmodell verwendet wird.
Wenn Sie einen Werkzeugweg unter Einsatz einer geschützten Grenzlinie erstellen, wird die Grenzlinie als dem Werkzeugweg zugehörig definiert und die Grenzlinie wird aus dem Grenzlinien-Zweig des Explorers entfernt. Sie ist jedoch weiterhin vom individuellen Werkzeugweg-Zweig des Explorers sowie von der Grenzen-Seite des Werkzeugweg-Dialogs zugänglich.
Das Symbol einer geschützten Grenzlinie weist eine andere Farbe auf als das einer gewöhnlichen Grenzlinie. Bei einer Grenzlinie aus gewählten Flächen wird eine gewöhnliche Grenzlinie durch
dargestellt und eine geschützte Grenzlinie durch
.
Wenn Sie einen Werkzeugweg löschen, der eine geschützte Grenzlinie einsetzt, wird die Grenzlinie mit dem Werkzeugweg gelöscht.
Wenn Sie die geschützte Grenzlinie ändern, die mit einem Werkzeugweg verknüpft ist, wird die Grenzlinie vom Werkzeugweg freigesetzt und wird erneut im Grenzlinien-Zweig des Explorers angezeigt.
Wenn Sie geschützte Grenzlinien im Grenzlinien-Zweig des Explorers anzeigen möchten, klicken Sie auf die Datei-Registerkarte > Optionen > Anwendungsoptionen, um das Dialogfeld Optionen anzuzeigen. Klicken Sie dann auf Grenzlinien > Geschützte Grenzlinien > Geschützte Grenzlinien im Explorer anzeigen. Wenn geschützte Grenzlinien im Grenzlinien-Zweig des Explorers angezeigt werden, wird gleichfalls der Werkzeugweg, der sie einsetzt, angezeigt.

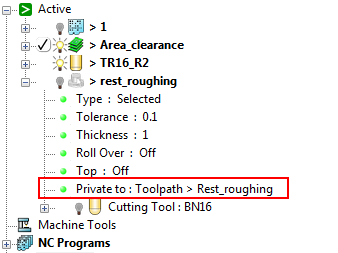

Sie können auch den Aktiv-Zweig einsetzen, um herauszufinden, mit welchem Werkzeugweg die aktive geschützte Grenzlinie verknüpft ist.
